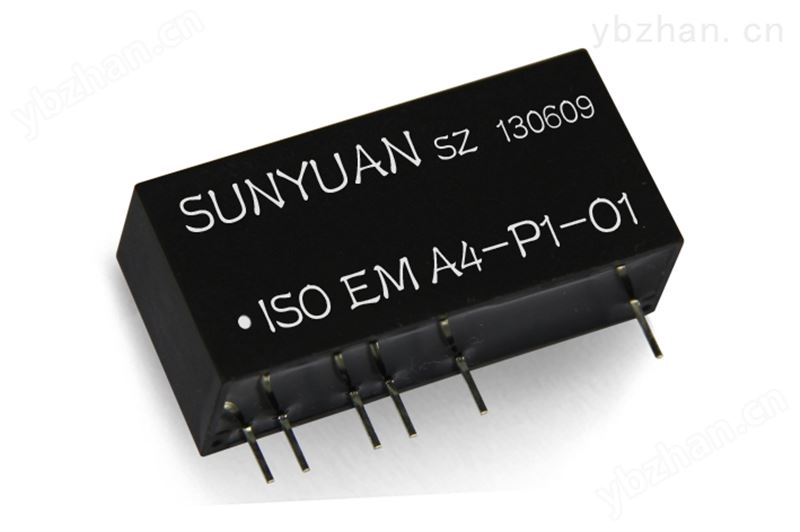

10KV高隔离放大器 产品特点
● 低成本、小体积SIP 16Pin符合UL94V-0标准阻燃封装
● 无需外接电位器等辅助外围元件，免零点和增益调节
● 信号输入端、辅助电源与信号输出端 10KVAC 两隔离
● 辅助电源：12V,15V,24VDC等单电源定电压供电
● 0-2.5V/0-5V/0-10V//0-10mA/0-20mA/4-20mA等信号之间的相互隔离放大转换及变送
● 精度、线性度等级：0.1级，0.2级；温度范围: -20~+50℃
● 在EMC（电磁干扰）比较特殊的使用场合应注意增加电磁干扰抑制电路和采取电磁屏蔽措施
10KV高隔离放大器
典型应用
● 高铁、地铁750V/1500V轨道电压隔离取样
● 电网设备运行信号检测、隔离及长线传输
● 电网变压器高电压安全运行检测与监控
● 电力仪器仪表与传感器信号收发及监控
● 高压变频器及大功率电能设备的干扰抑制
● 电力监控仪器、医疗设备隔离安全栅
● 模拟信号地线干扰抑制及高隔离采集
● PLC、DCS现场模拟信号高隔离检测
● 工业高压设备运行测量、监视和远程控制
10KV高隔离放大器 概述
SunYuan
10KV高隔离放大器
是顺源新开发的业界gao10000VAC隔离电压小体积（16脚单列直插SIP16 Pin）低成本小体积直流（电压/电流）模拟信号两隔离放大器。该隔离放大器是一种磁电隔离的模拟混合集成电路，IC内部在同一芯片上集成了一个1万伏高隔离的DC/DC转换电源和一组磁电耦合的模拟信号隔离放大器，采用磁电耦合的低成本方案，主要用于对EMC（电磁空间干扰）无特殊要求的场合。信号输入及输出侧宽爬电距离及内部隔离措施使该放大器模块能达到10KVAC隔离电压。模块内部的隔离电源除了为内部放大电路供电外，还可以向外提供一组5V(大3mA)直流配电电源，给输入端外部电路扩展使用，如电桥电路、小信号放大电路、基准电路等。ISOH系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离放大及转换变送功能。
10KV高隔离放大器
新产品可实现工业现场传感器与仪器仪表、PLC、DCS之间信号的高精度、高线性度的10KV抗EMC高隔离传输及转换放大。
10KV高隔离放大器
产品有IC模块式封装和DIN35标准导轨安装方式，在轨道电压监控、电动汽车及充电桩安全运行控制、高压发电机或电动机运行监测、电网输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业自动化控制、核电装备等领域广泛应用。
10KV高隔离放大器
产品型号及定义
10KV高隔离放大器
产品选型举例
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V；10KVAC隔离。
产品型号： ISOH U1-P1-O4
例2： 信号输入：0-10V； 信号输出:4-20mA； 辅助电源：24V；10KVAC隔离。
产品型号： ISOH U2-P1-O1

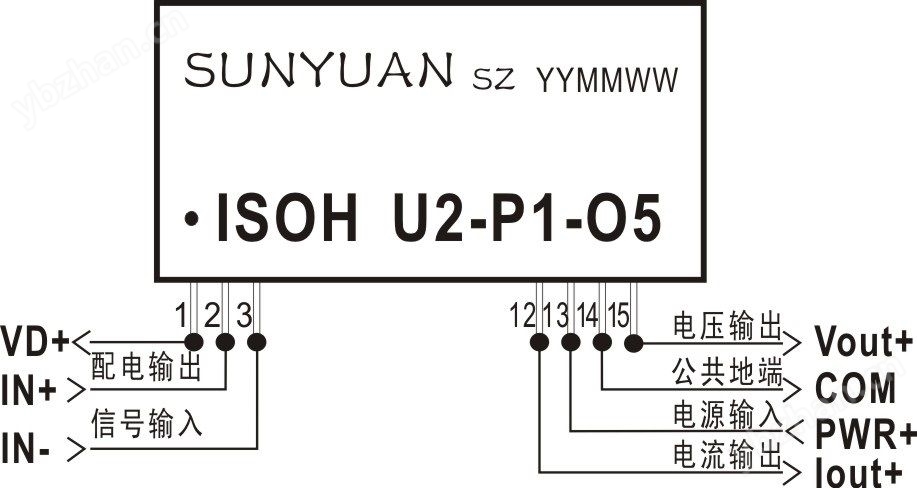

引脚定义
10KV高隔离放大器

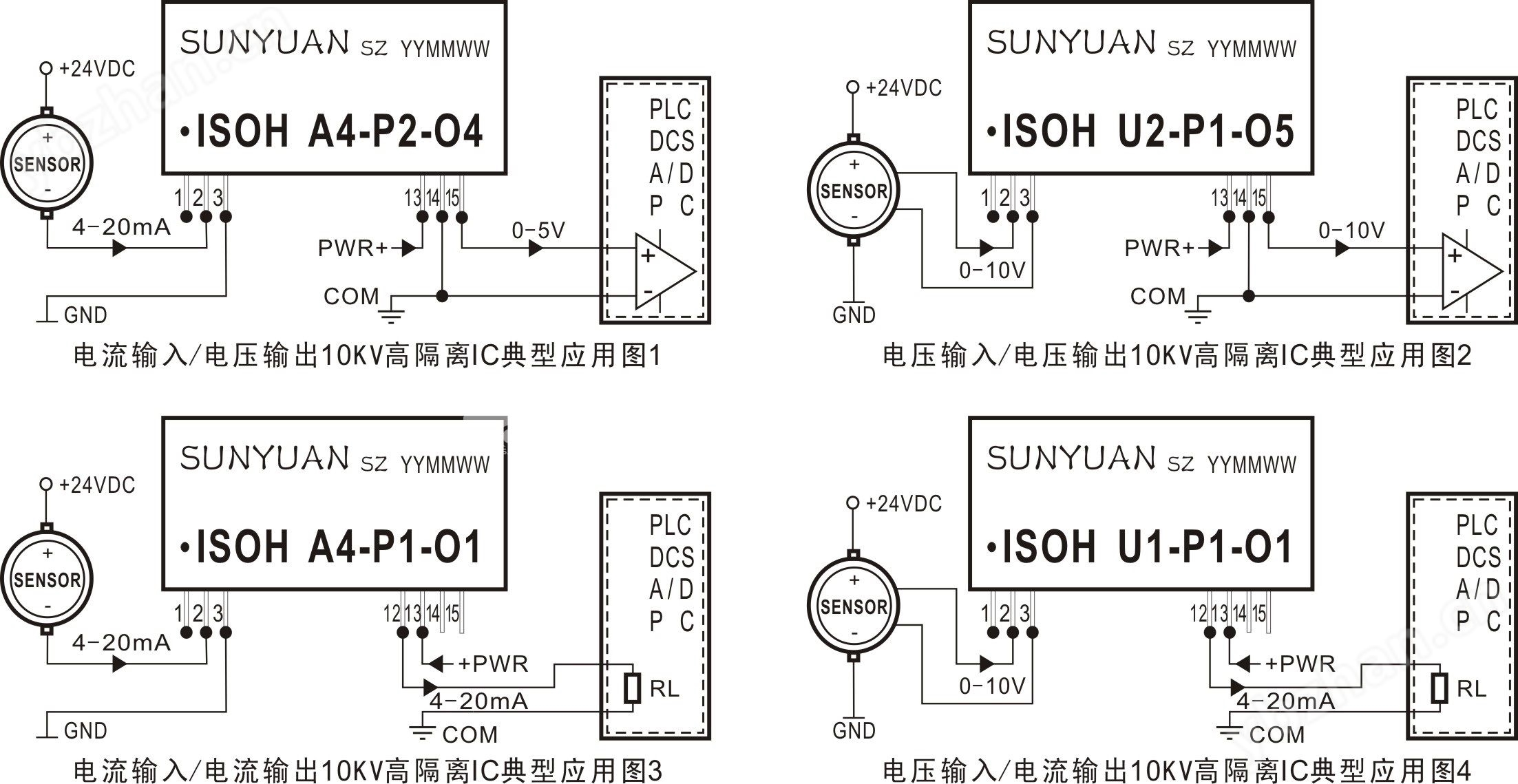

典型应用
10KV高隔离放大器 高压隔离安全检测方法
高压隔离安全测试方法及注意事项
1、按上图所示接线，按产品隔离电压参数设定高压测试仪的额定高压值。检测时请注意人身安全，谨防触电！
测试环境：室温TA=25℃，空气湿度<75%
2、高压测试操作者必须佩带橡胶绝缘手套，地面上配有橡胶绝缘垫，以防高压电击。
3、高压测试仪的仪器外壳必须可靠接地，不要在高温潮湿多尘的环境中检测。
4、高压测试仪在连接被测体时，必须保证高压输出值为“0”及检测功能键在“复位”状态，禁止接触其他物体。
5、当仪器在高压测试状态及高电压放电结束之前，严禁接触被测物体，测试线或高压输出端。
6、产品隔离耐压测试方法如上图所示，分别短接输入端与输出端引脚，加载额定电压值测试1分钟。
7、按照产品额定隔离电压值，用手动档调节测试仪的输出电压值从0开始逐步调至额定值并且保持分钟。
8、绝缘电压测试本身就是一个绝缘体的破坏性的试验，对同一个产品而言应尽量少高压测试。如有不同客户之间需要进行多次检测认证，一般要求为：批次产品次按规格书的额定电压值检测，往后的每次应该按额定值的0.7倍相应减少测试电压值和高压检测次数，否则产品在多次高压测试过程中出现不可修复的损坏。
