雷达表面流速仪/德卡托雷达流速仪
Decatur SI-3L雷达表面流速传感器应用了新一代微带平板天线，在技术上有了质的飞跃：新一代微带平板天线，在一个薄介质基（如聚四氟乙烯玻璃纤维压层）上，一面附上金属薄膜层作为接地板，另一面用光刻腐蚀等方法做出一定形状（平行四边形或三角形）的金属贴片，利用微带线和轴线探针对贴片馈电，这就构成了微带平板天线
德卡托DecaturSI-3L雷达表面流速仪/德卡托雷达流速仪
产地: 美国
品牌：Decatur德卡托
德卡托DecaturSI-3L雷达表面流速仪/德卡托流速雷达/雷达流速计应用了新一代微带平板天线，在技术上有了质的飞跃：新一代微带平板天线，在一个薄介质基（如聚四氟乙烯玻璃纤维压层）上，一面附上金属薄膜层作为接地板，另一面用光刻腐蚀等方法做出一定形状（平行四边形或三角形）的金属贴片，利用微带线和轴线探针对贴片馈电，这就构成了微带平板天线，和*代锥形微波雷达天线相比具有以下优点：
（1） 体积小，重量轻，低剖面，能与载体（如飞行器）共形。
（2） 电性能多样化。不同设计的微单元，其zui大辐射方向可以从边射到端射范围内调整。易于得到各种极化。
（3） 易集成。能和有源器件、电路集成为统一的组件
（4） 探测精度好，受环境影响小。
（5） 应用单传感器三维波束稀疏子带可现实多用途探测。
目前世界上只有Decatur SI-3L系列水流表面流速传感器可对极低流速作出测量响应，可测量到0.1m/s的低流速，全自动感应俯仰角和水平角变化，并自动进行补偿，该功能处于水平。
雷达表面流速仪/德卡托雷达流速仪 主要技术参数
|
参数名称 |
参数 |
|
雷达传感器类型 |
平板河流监测特别应用型（小流速响应） |
|
分辨率 |
±0.1%m/s |
|
精度 |
在±0.1m/s 的精度 |
|
流速范围 |
低流速模式：0.1 ~ 6.1m/s 高流速模式：0.2 ~ 20m/s |
|
流速单位 |
mph、km/h、feet-per-second(fps)&meters-per-second(m/s) 默认值：英尺/秒 |
|
工作温度 |
-30°~ 70° |
|
电源 |
12-24VDC |
|
有效频率 |
K波段 |
|
通讯接口 |

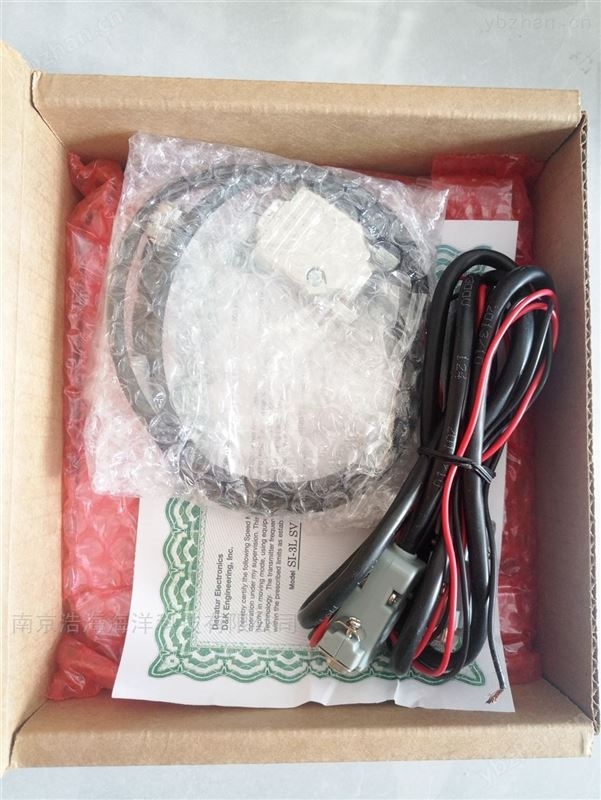

传感器上直接集成6针防水标准RS232接口 |
|
控制 |
通过软件调整 |
|
水平角 |
0 ~ 45度自动 |
|
垂直角 |
0 ~ 45度自动 |
|
默认数据格式 |
SSS.S S=speed，cr=Carriage Return 另有其他协议可选 |
|
数据保留时间 |
100 ~ 9999毫秒；默认值：2000毫秒 |
|
通讯速度 |
1200、2400、9600、19200、38400、57600、115200波特率默认值：9600波特 |
|
DSP |
32比特处理技术，软件升级容易 |
|
湿度 |
|
|
目标信号捕捉时间 |
≤ 1秒 |
|
尺寸 |
高宽深 16.865*16.612*5.08厘米 |
|
重量 |
0.717公斤 |
|
安装方式 |
岸边、桥下、缆道或其他 |
以下为微波参数
|
微波 |
|
|

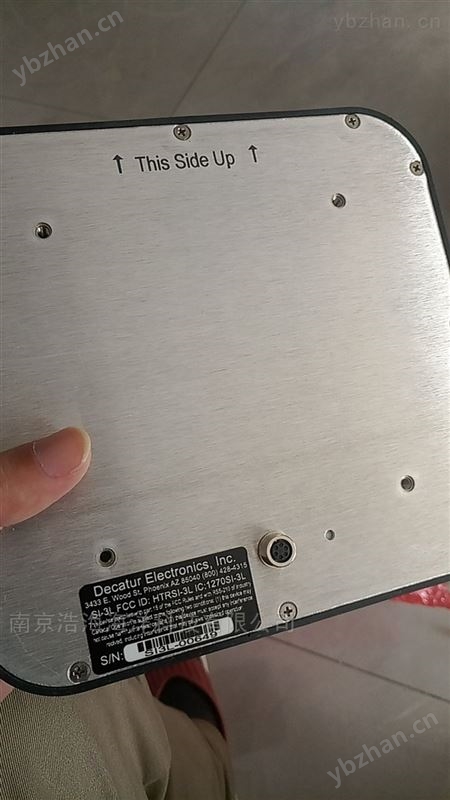

FCC标识符 |
HTRSI-3L |
|
频率 |
24，000GHZ~24,250GHZ |
|
波束宽度 |
6.5°* 5.5°at the 3dB point |
|
极化 |
线性 |
|
功率密度 |
≤1 mw/cm2 |
|
输出功率 |
+20 dBm |
|
水平盲区强度分界值 |
15 dB 典型 |
|
垂直盲区强度分界值 |
12 dB 典型 |

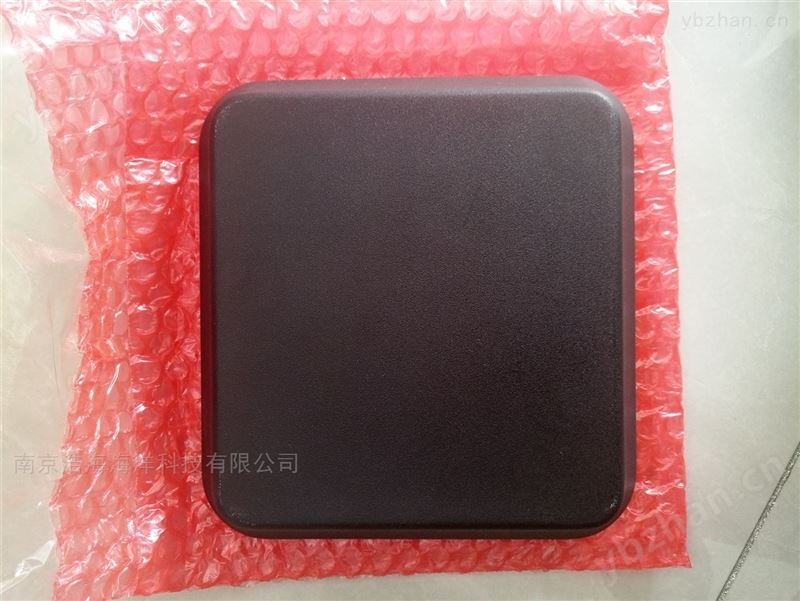

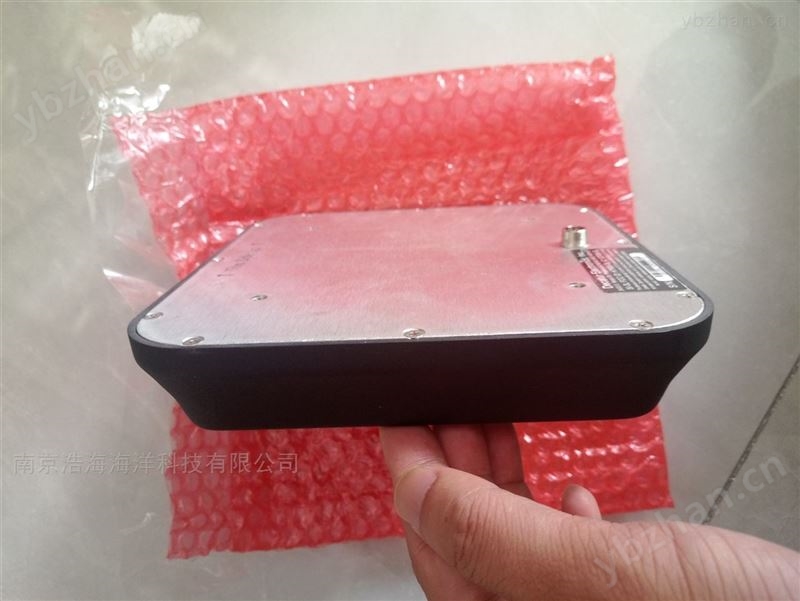

Decatur SI-3L
