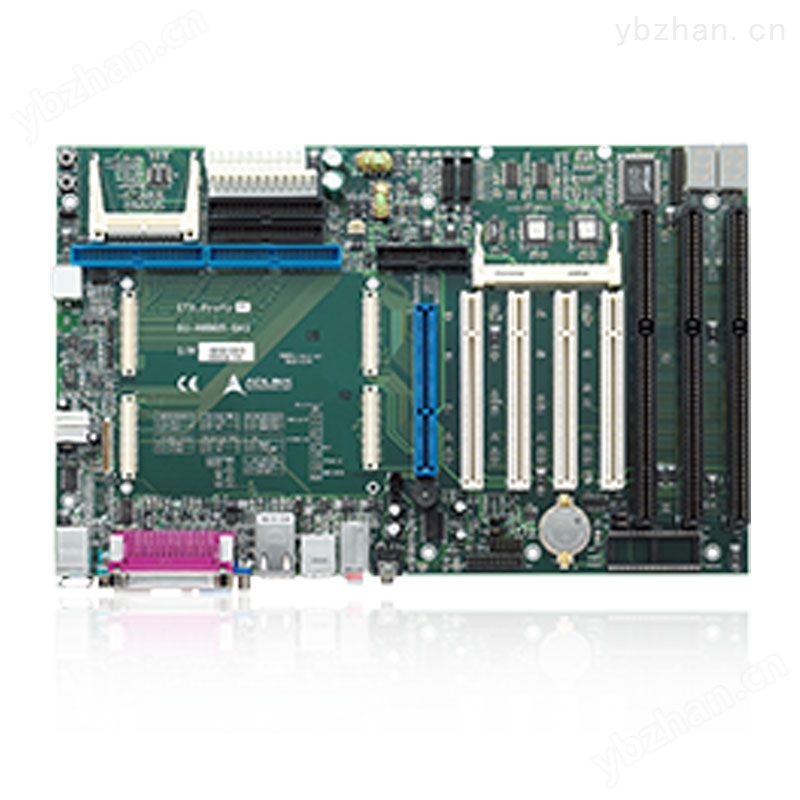

ETX-Proto计算模块
■四个PCI插槽，三个ISA插槽，一个Mini PCI插槽
■开机自检代码诊断功能
■支持二级I/O接口
■支持DOC和CF卡
■板载音频解码器
| 规格ETX-Proto计算模块 | |||
| 产品型号 | ETX-Proto | ||
| 核心规范ETX-Proto计算模块 | |||
|
核心规范 |
ETX®ver2.7(3.0) |
||
| 尺寸 |
304.8mm X 190mm(ATX) |
||
| 扩展总线 |
四个32位PCI插槽 三个16位ISA插槽 一个MiniPCI插槽 |
||
| 自检诊断 |
BIOS开机自检故障代码指示功能 |
||
|
IDE |
支持四个IDE设备(两个接口) |
||
| 并口 |
支持SSP，ECP，EEP模式 |
||
| 串口 |
两个16550提供两个RS-232串口(COM1/COM2)二级I/O芯片提供额外的两个COM3/COM4 端口 |
||
| KB/Mouse | 两个6针迷你DIN接口，在I/O面板上 | ||
| USB |
四个USB接口，在I/O面板上，兼容v1.1和v2.0规范 |
||
| LAN |
RJ-45接口，位于I/O面板上 |
||
| 二级I/O接口 | |||
|
FDD |
支持两个软驱设备 |
||
| 串口 |
一个16550兼容RS-232接口(COM3)，一个RS-232/422/485兼容接口(COM4)和一个IrDA接头 |
||
|
并口 |
提供二个并口 | ||
| GPIO |
F75111R提供二十个GPIO |
||
| 音频 | |||
| 规格 | 板载的解码器可提供Line-In，Speaker-Out和Mic功能，位于I/O面板上 Link-In/Out，Speaker-Out |
||
| 显示 | |||
|
VGA |
DB25连接器，用于模拟VGA显示端口，位于后I/O面板上 | ||
| LVDS |
板载接口支持36位LVDS |
||
| TV-out | 板载接口支持PAL/NTSC制式TV输出TV-Out(NTSC，PAL)，LVDS 32位 | ||
|
开机自检诊断 |
|||
| LED |
两个7段LED显示 |
||
| 功能 |
显示开机自检过程代码 |
||
| 功耗与环境 | |||
| 电源接口 | ATX/AT，位于板载上 | ||
| 开关 |
板载复位与ATX开关 |
||
