高速光隔模出接口卡PCI-8322

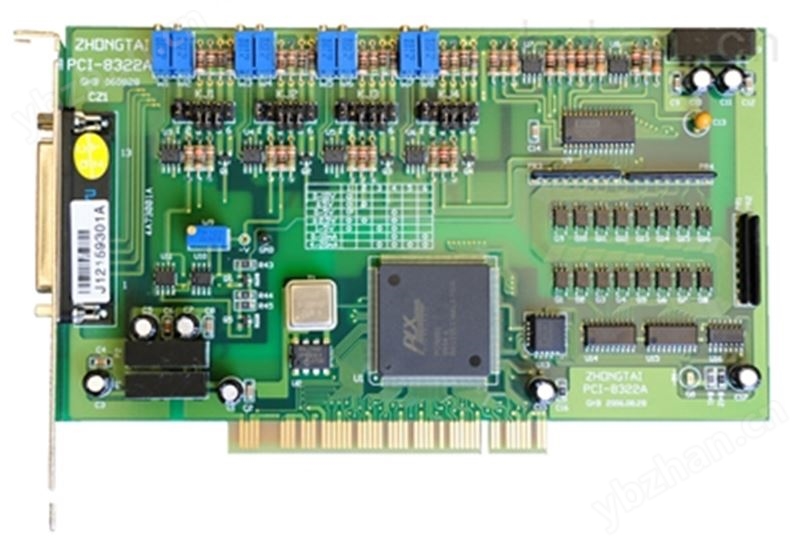

PCI-8322 高速光隔模出接口卡适用于提供了PCI 总线插槽的PC系列微机，具有即插即用（PnP）的功能。其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。在硬件的安装上也非常简单，使用时只需将接口卡插入机内任何一个PCI总线插槽中并用螺丝固定，信号电缆从机箱外部直接接入。
PCI-8322高速光隔模出接口卡采用三总线光电隔离技术，使被控对象同计算机之间*电气隔离。配合本公司研制生产的光电隔离型模入接口卡及I／O接口卡，可完成恶劣环境下工业现场系统的过程测控。 本卡采用高速光电耦合器作为隔离器件，从而达到高速实时的操作。
PCI-8322具有输出路数多、适用范围广、操作使用简便、抗*力强的特点。用户可根据控制对象的需要，选择电压或电流输出方式以及不同的输出量程。同时，本卡上自带DC/DC电源模块，用户无须外加电源。
高速光隔模出接口卡PCI-8322
2. 主要技术指标：
2.1 输出通道数：4路
2.2 输出信号范围：(标*为出厂标准状态)
电压方式：0～5V；1～5V；0～10V(*)；±2.5V；±5V；
电流方式：0～10mA；4～20mA
2.3 输出阻抗：≤ 2Ω (电压方式)
2.4 D／A转换器件：DAC7625
2.5 D／A转换分辨率：12位
2.6 D／A转换输出码制：
二进制原码 (单极性输出方式时)*
二进制偏移码 (双极性输出方式时)
2.7 D／A转换建立时间：≤ 10μS
2.8 D／A转换综合误差：
电压方式：≤ 0.1％ FSR
电流方式：≤ 0.5％ FSR
2.9 电压输出方式负载能力：≤ 5mA／每路
2.10 电流输出方式负载电阻范围：
使用本卡提供的＋12V电源时：0～250Ω
外接＋24V电源时：0～750Ω
2.11 隔离方式：三总线光电隔离型
2.12 隔离电压：≥ 500V
2.13 电源功耗：
全电压输出方式：＋5V(±10％) ≤ 800mA
全电流输出方式：＋5V(±10％) ≤ 1000mA
2.14 使用环境要求：
工作温度：10℃～40℃
相对湿度：40％～80％RH
存贮温度:－55℃～＋85℃
2.15 外型尺寸(不含档板部分): 长×高＝175.0mm×106.7mm ( 6.89英寸×4.2英寸)
3. 工作原理：
3.1 光电隔离电路采用多片高速光电耦合器对系统三总线与模拟信号之间进行光电隔离，以避免相互间的干扰。
3.2 数模转换电路由DAC7625数模转换器件和基准源、运算放大器、跨接选择器及上电清零电路组成。本卡上的各路 D／A转换电路可以通过改变跨接套的连接方式，分别选择相同或不同的电压或电流输出方式，且一直保持到下次转换之前。当采用电流输出方式时，本卡可直接外接Ⅰ、Ⅱ型执行器。
3.3 接口控制逻辑电路用来将PCI总线控制逻辑转换成与各种操作相关的控制信号。
3.4 本卡付边的电源由卡上安装的DC/DC电源模块提供。原付边之间隔离电压可达1500V。
4. 安装及使用注意：
本卡的安装十分简便，只要将主机机壳打开，在关电情况下，将本卡插入主机的任何一个空余扩展槽中，再将档板固定螺丝压紧即可。
禁止带电插拔本接口卡。设置接口卡开关，跨接套和安装连接信号引出线均应在关电情况下进行。
本卡跨接选择器较多，使用中应严格按照说明书进行设置操作。输出信号端和对外供电端在使用中应注意加以保护，严禁对地短路。
使用外部电源以提高电流输出方式的负载电阻范围时，其连接外部供电电源一定要正确，注意不要接错。
为保证安全及采集精度，应确保系统地线（计算机及外接仪器机壳）
接地良好。为防止外界较大的共模干扰，应注意对信号线进行屏蔽处理。
