塑料转子流量计价格

塑料转子流量计价格 塑料转子流量计SLLZB-S的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，SLLZB-S塑料转子流量计-淮安森菱仪表有限公司-流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

塑料转子流量计价格

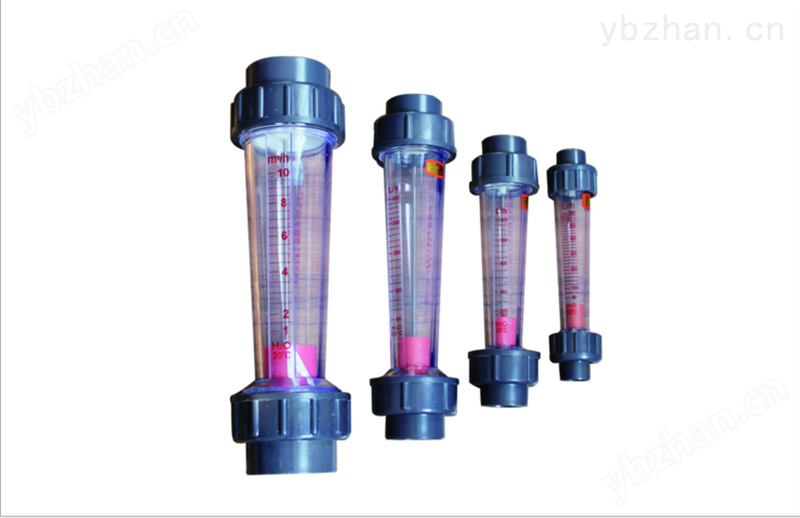

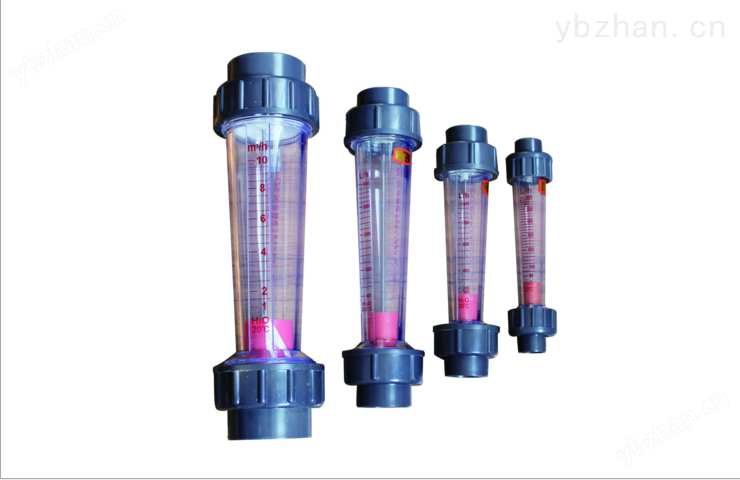

塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业部门。

塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。塑料管转子流量计可广泛应用于化工、环保、食品等工业部门。

　　特点 耐磨且耐腐蚀 可附有特定刻度,标定尺寸，测量范围以及测量管材料均已标注在测量管上。

　　连接方式连接方式可分为：插接、焊接、螺纹和法兰连接四种。

塑料管转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

〔2〕流量计的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。

〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的***佳流量为流量计***大流量的50％-70％，尽量不要用到***高数。〕

〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。

〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。

〔6〕塑料管转子流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。

〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。

〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。

〔3〕当锥管和浮子粘污时，应及时清洗。

〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。

〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示QS=QN QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度

SK-LZS- 塑料管转子流量计技术参数

公称通径(mm)

型号

测量范围

允许被测介质状况

精度

短管型

温度℃

压力MPa

15

SK-LZS-15

5-50l/h

0-60

≤0.6

±5%

10-100l/h

16-160l/h

25-250l/h

40-400l/h

50-500l/h

60-600l/h

100-1000l/h

25

SK-LZS-25

100-1000l/h

160-1600l/h

250-2500l/h

32

SK-LZS-32

0.4-4m3/h

0.6-6m3/h

50

SK-LZS-50

1-10m3/h

1.6-16m3/h

65

SK-LZS-65

5-25m3/h

8-40m3/h

12-60m3/h

80SK-LZS-80

5-25m3/h

8-40m3/h

12-60m3/h

100

SK-LZS-100

12-60m3/h

18-90m3/h

20-120m3/h

125

SK-LZS-125

25-150m3/h

30-180m3/h

150SK-LZS-15012-60m3/h18-90m3/h20-120m3/h 25-150m3/h30-180m3/h

一、概述
      塑料转子流量计锥管等主部件均由AS、ABS塑料制成，有较好的耐腐性能，产品还具有结构合理、体积小、重量轻、锥管不易破碎等特点，塑料管浮子流量计可广泛应用于化工、环保、食品等工业部门。
二、原理与结构
      塑料转子流量计的主要测量元件为一根小端向下，大端向上垂直安装的锥形塑料管及其在内可以上下移动的浮子。当流体自下而上流经锥形塑料管时，在浮子上下之间产生压差，浮子在此差压作用下上升。当使浮子上升的力与浮子所受的重力，浮力及粘性力三的合力相等时，浮子处于平衡位置。因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。
三、塑料转子流量计安装
  〔1〕安装前，应把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。
  〔2〕流量计的接口，可用配套的ABS塑料管，或用PVC塑料管，用胶水粘合连接，也可用塑料法连接后，再和金属法兰连接。
  〔3〕流量计必须垂直安装，应无明显倾斜，其安装高度，应便于对浮子的读数，读数时，视线与浮子应水平。〔一般标准：需用的***佳流量为流量计***大流量的50％-70％，尽量不要用到***高数。〕
  〔4〕在仪表的上下游进出口应保证有5倍仪表口径的直管段。
  〔5〕被侧流体压力须稳定，如流体太力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。
  〔6〕塑料管转子流量计应垂直安装，流量计中心线与铅垂线的夹角不应超过5度。
连接方式可分为：插接、焊接、螺纹和法兰连接四种。

XT-LZS-塑料转子流量计技术参数
公称通径 (mm)	型号	测量范围	允许被测介质状况		精度
		短管型	温度℃	压力MPa
15	XT-LZS-15	5-50l/h	0-60	≤0.6	±5%
		10-100l/h
		16-160l/h
		25-250l/h
		40-400l/h
		50-500l/h
		60-600l/h
		100-1000l/h
25	XT-LZS-25	100-1000l/h
		160-1600l/h
		250-2500l/h
32	XT-LZS-32	0.4-4m3/h
		0.6-6m3/h
50	XT-LZS-50
		1-10m3/h
		1.6-16m3/h
65	XT-LZS-65	5-25m3/h
		8-40m3/h
		12-60m3/h
80	XT-LZS-80	5-25m3/h
		8-40m3/h
		12-60m3/h
100	XT-LZS-100	12-60m3/h
		18-90m3/h
		20-120m3/h
125	XT-LZS-125	25-150m3/h
		30-180m3/h
150	XT-LZS-150	12-60m3/h
		18-90m3/h
		20-120m3/h
		25-150m3/h
		30-180m3/h

四、塑料转子流量计使用
  〔1〕仪表使用时，应先缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。仪表停止使用时应先缓慢关闭上游阀门，然后再关闭仪表下游的流量调节阀。
  〔2〕仪表的示值在刻线的中见,依浮子升起的高度由浮子的标尺处读出示值。
  〔3〕当锥管和浮子粘污时，应及时清洗。
  〔4〕定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定以得到更好的精度。
  〔5〕被测流体与流量计标定介质不一致时，需对示值按进行修正。由下式表示QS=QN  QS＝实际流量 Qn＝流量计读数示值 ρn＝流量计标定时的介质密度ρs＝被测介质的密度 ρf＝浮子材料的密度

XT-LZS塑料转子流量计外形安装尺寸
型号	尺寸(mm)			适用管道 (mm)
	短管型
	L	D1	D2
XT-LZS-15	202	20	45	15或20
XT-LZS-25	226	32	60	25或32
XT-LZS-32	288	40	74	32或40
XT-LZS-50	341	63	98	50或63
XT-LZS-65	430	75	122	65或75
XT-LZS-100	520	法兰连接		100
XT-LZS-125	520	法兰连接		125

XTLZS-(  )法兰型技术参数

口径	型号	流量范围	连接高度(mm)
100	XTLZS-100	8-50M3/h	555
		14-90M3/h
		16-120M3/h
125	XTLZS-125	25-150M3/h	555
		25-180M3/h
		25-200M3/h
150	XTLZS-150	25-150M3/h	555
