一、概述

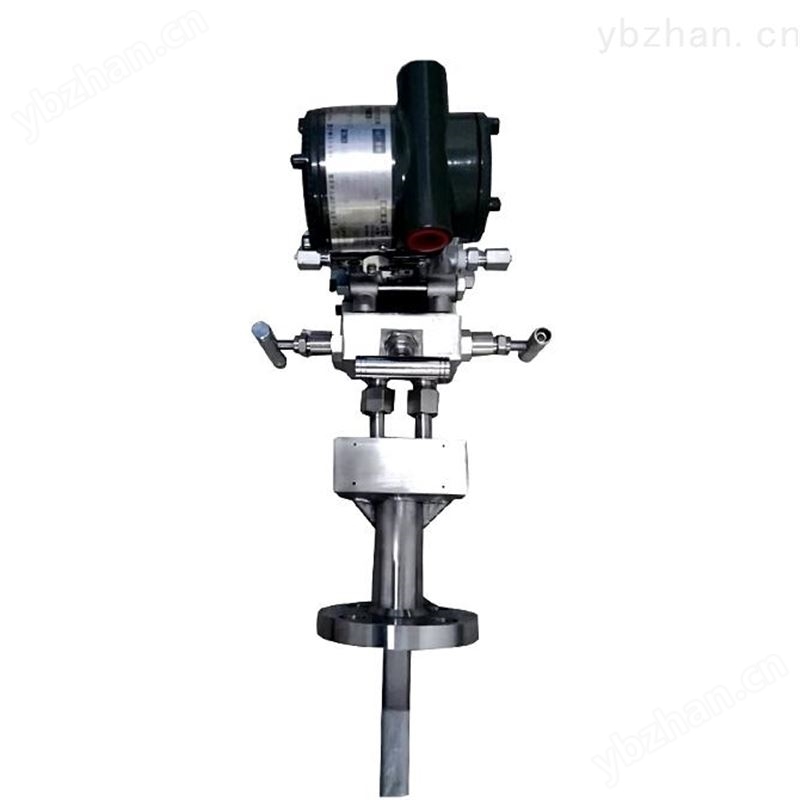

均速管威力巴流量计是基于皮托管原理设计生产的一种新型插入式流量测量装置。均速管威力巴流量计集中地反映均速管流量计的*研究成果。传感器形状如*头,符合流体动力学原理,能产生精确、稳定、可靠的差压信号,强度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可用于测量气体、液体、蒸汽和腐蚀性介质等多种流体,适应各种尺寸的管道,应用于高温高压的场合。
二、测量原理
均速管威力巴流量计是一种插入式流量测量装置。在管道中插入一根均速管威力巴流量计, 当流体流过流量计时,在其前部(迎流方向)产生一个高压分布区,在其后部产生一个低压
分布区。流量计在高、低压区有按一定规则排列的多对取压孔,分别测量流体的全压力(包括静压力和平均速度压力)Pl和静压力P2。将P1和P2分别引入差压变送器,测量出差压 △=P1-P2, △P反映流体平均速度的大小,以此可推算出流体的流量。
特点
1、 差压信号稳定,测量精度高 ,防堵设计,压损极小，能耗低,免维护。
2、 结构*,一体化双腔结构,强度高,适应高温高压场合。
3、 应用范围广泛,适应各种尺寸的圆管和方管。
4、 可带温度、压力测量,进行密度补偿。
5、 开孔小、安装方便,直管段要求低,可在线带压安装和检修。
主要技术参数
1、 量程比：在差压满足的情况下量程比1：10；
2、 通用管径：50mm～15000mm；
3、 直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％；
4、 测量精度：±0.5％～±1.0％；
5、 重复精度：±0.1％；
6、 适用压力：0～25Mpa，特殊应用可达40Mpa；
7、 适用温度：-100℃～500℃,特殊应用可达800℃；
8、 适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质
9、 参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006
10、 连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接
