艾默生高频开关充电模块HD22005-3A RTU模块

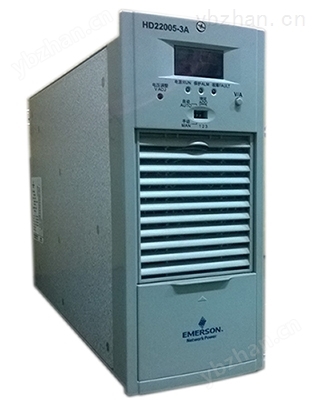

HD22005-3A艾默生直流屏充电模块 艾默生高频开关充电模块HD22005-3A

HD22005-3A艾默生充电模块采用*的移相谐振高频软开关电源技术和创新型的自冷/风冷兼容散热设计，效率达到世界水平。采用内置CPU集散式控制方式，工作稳定可靠。通过CE安规、电磁兼容标准认证，通过国家、行业产品型式检验

主要技术参数 艾默生高频开关充电模块HD22005-3A

输入电压 323V～475V（三相三线制）

输入电流≤4A

交流输入频率 45Hz～65Hz

效率≥90％

输入功率因数≥0.94

输出电压范围 176V～320V

额定输出电流 5A

大输出电流 5.5A

软启动时间 3～8秒 3～8秒

输出恒流范围 10％～110％

稳流精度（20％限流）≤±1％

纹波系数≤0.1％

稳压精度≤±0.5％

均流不平衡度≤±5％（50％～100％额定负载）

音响噪音＜55dB保护特性输

出短路回缩回缩电流≤40％额定电流，可自恢复

输出过压保护 325±5Vdc

输入过压保护点 482±6Vac

恢复点 460±15Vac

输入欠压保护点 316±6Vac

恢复点 335±10Vac

保护特性缺相保护可恢复

过温保护点 85℃

恢复点 75℃

风扇温度控制风扇启动点55℃，停转点38℃

安规绝缘电阻试验电压1000Vdc，输入端、输出端对外壳之间以及输入对输出之间的绝缘电阻＞10MΩ

绝缘强度输入端、输出端短接后，在输入/输出端与外壳之间施加50Hz、有效值为2000V的交流电压1分钟，无击穿或飞弧现象

EMC静电放电抗扰性要求 IEC6100-4-2 Level 3

快速瞬变电脉冲群抗扰性要求 IEC61000-4-4 Level 3

浪涌抗扰性要求 IEC61000-4-5 Level 3

由射频场感应引起的传导扰抗扰性要求 IEC61000-4-6 Level 3

工频磁场抗扰性要求 IEC61000-4-8 Leve 3

电压暂降、短时中断和电压渐变抗扰性要求 IEC61000-4-11暂降和中断：0～70％U

环境参数工作温度－10℃～40℃

储存温度－25℃～55℃

相对湿度≤95％

大气压力 70～106kPa

机械参数尺寸（长×宽×高） 413mm×110mm×257mm

重量 6kg

冷却方式风冷，防尘设计
