iso12233标准分辨率测试卡
品牌：Sine Image
型号：0.5倍、1倍、2倍、4倍、8倍 （可定制）
材料：高清相纸、进口菲林
比例：4:3/16:9可选
类型：反射式/透射式可定制
ISO12233分辨率卡，ISO12233解析度卡（0.5倍、1倍、2倍、4倍、8倍）2000线
ISO12233分辨率卡（0.5倍、1倍、2倍、4倍、8倍）、测试照明光源、测试软件，提供全系列一站式专业服务。
用途
解析度卡(分辨率卡)是标准样张，可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。
分辨率测试采用了*标准的ISO12233解析度分辨率卡进行测试，采取统一拍摄角度和拍摄环境。
而分辩率的计算又使用了HYRes软件，分开垂直分辨率和水平分辨率两部分进行。
对于数码摄像头的评测与其他产品不同，不像笔记本、DIY等有大量软件去测试客观的数据，能够从数据上说明一切。而评定数码相机的质量除了需要有一定的客观数据外，还需要结合实际的使用操作以及样张的拍摄来评定。因此，我们的评测是以客观数据为原则，并结合经验丰富的评测人员的理性分析，以求获得客观的评测结果。

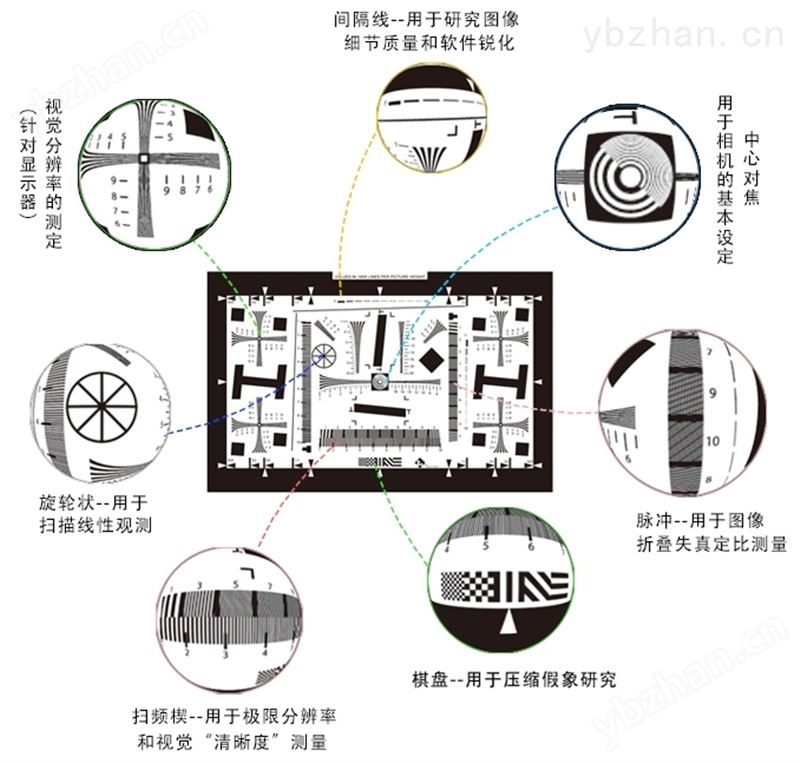

ISO12233标准分辨率测试卡遵照12233的标准“摄影-电子照相画面-衡量方法". 在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。
常用标准规格

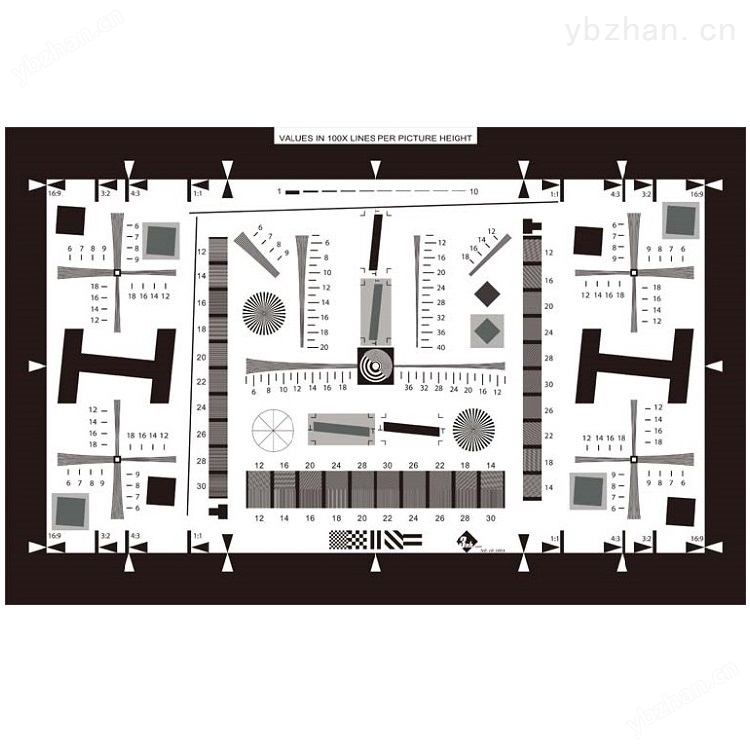

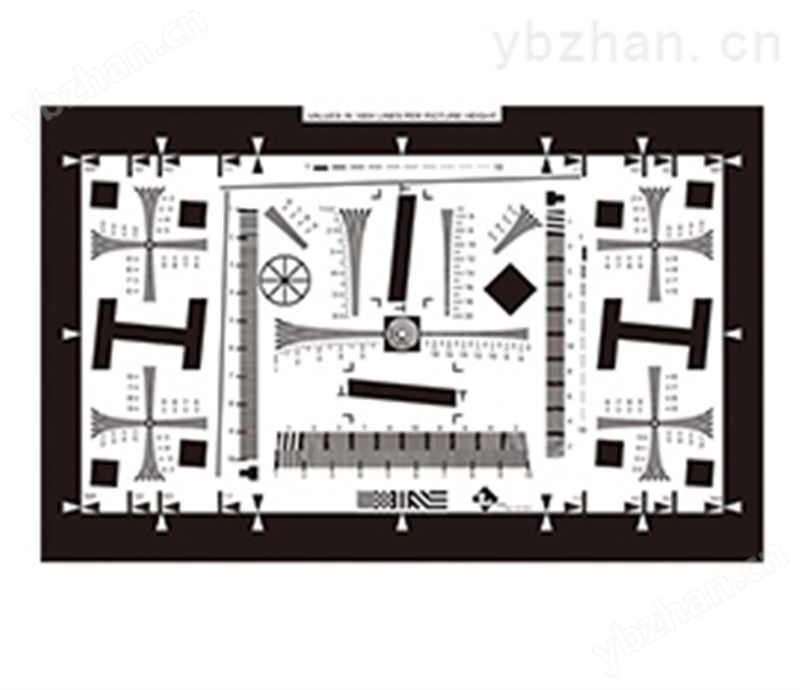

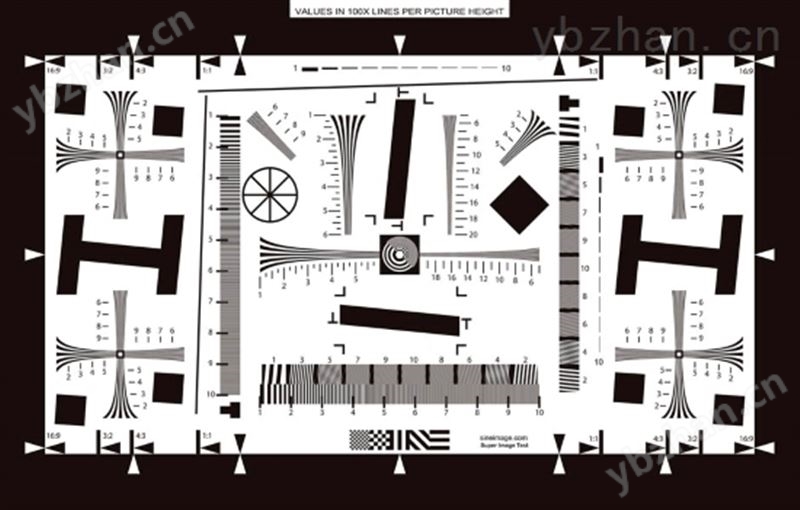

ISO12233 分辨率测试卡
0,5X (10x17.8 cm), semimatt (normative contrast), image on photographic paper
0.5倍 半哑（标准反差）高清照相纸
Product NO. : NQ-10-50A
1X (20x35.6 cm), semimatt (normative contrast), image on photographic paper
1倍 半哑（标准反差）高清照相纸
Product NO. : NQ-10-100A
2X (40x71.1 cm), semimatt (normative contrast), image on photographic paper
2倍 半哑（标准反差）高清照相纸
Product NO. : NQ-10-200A
4X (80x142.2 cm), semimatt (normative contrast), image on photographic paper
4倍 半哑（标准反差）高清照相纸
Product NO. : NQ-10-400A
8X (160x284.4 cm), semimatt (normative contrast), image on photographic paper
8倍 半哑（标准反差）高清照相纸
术语及定义
1、分辨率：除锯齿外，可分辨精细图案的极限。以画面每单位高度的条数来表示。
2、锯齿：采样频率小于图像信号高频率的2倍时，在采样频率的高次谐波附近会产生带波重叠的噪音。

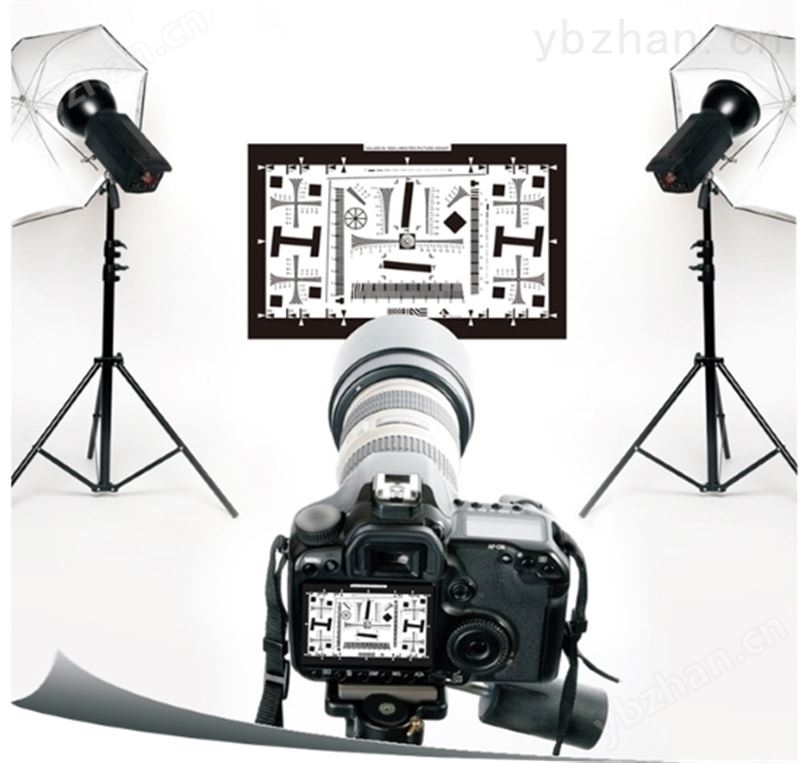

拍摄条件
1、 照明：光源根据ISO7589的规定,采用“日光”（标准规定）或“钨丝灯”。对图表进行充足的照明以确保相机能输出信号。照明时要保证图表任何部分与*区域的照度差异位于+-10%的范围内。要注意不要让照明光源的光线直接进入相机镜头。在图表周围放置放射率较低的物体，以便将反射光的影响降到低。
2、 取景构图 ：放置图表时使之与相机的焦点面平行,并且使得横向看时,水平方向的粗框与画面水平框平行。根据12233的规定，拍摄时让图表的有效高度（横向看图4.1时粗框内侧的高度）正好占满画面.实际上*按照该要求拍摄有一定难度,因此也可拍摄得稍小。此时，将乘以“整个画面的垂直的像素数/画面中图表的每有效高度的像素数”进行规定。
3、 相机条件设定的原则 ：根据本标准测量分辨率时,相机参数原则实际上采用出厂时的设定。采用出厂设定以外的设定进行测量时必须注明所采用的设定。若存在根据出厂时的设定无法确定的参数时，厂商将按照相机的用户可能使用的设定进行侧量，并注明可确定该设定的信息。
4、曝光条件设定 没有特别设定
5、对焦：没有特别设定
6、白平衡：相机的白平衡必须相对照明光源进行适当调节。
7、 变焦位置 ：没有特别设定
测量条件
1、用打印图像进行的评估 为了尽量缩小评估的离散性，以如下2点作为评估基准。
a） 将视觉分辨率评估图案的楔形线数发生变化（如由5条变为4条）的空间频率作为分辨率。单位以每高度的条数来表示。
b） 观察时请务必从低频侧开始跟踪，打印频率可设定为任意值。
2 、用显示图像进行的评估为了尽量缩小评估的离散性，以如下2点作为评估基准。
a） 将视觉分辨率评估图案的楔形线数发生变化（如由5条变为－4条）的空间频率作为分辨率。单位以每高度的条数来表示。
b） 观察时请务必从低频侧开始跟踪，显示屏观察时的放大（变焦）倍率可设定为任意值。

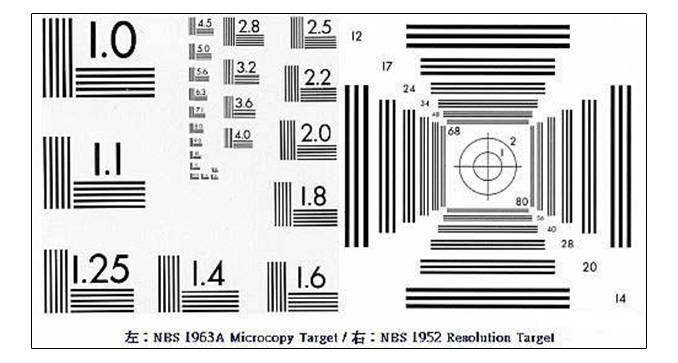

不同年代的解像力测试图
MTF方式可以判断相机和镜头的解像力，为什么还要发展不同的解像力测试方法呢？这个问题非常好，MTF理论 经过千锤百炼，验证无误！但关键却出在拍摄的样版图上！由于单纯以线条所组成的MTF测试图，本质上就受制于输出设备的极限，当高达千万画素的DSLR 推出时，例如:Nikon D2X 或 Canon EOS 1Ds MKII等，其拍摄解像力就已经超越传统底片的表现（过去定义传统135mm底片约为千画画素）。换言之，当设备的进步开始超越 USAF1951 和 ISO12233的极*，该测试其实就已经不存在相对上的意义。
SFR美系测量的新标准
新名词 SFR！Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版，并且需换算大量的数据。因此，PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线（如下左图所示）即可换算出约略相等于MFT的值的解像力评鉴图。
