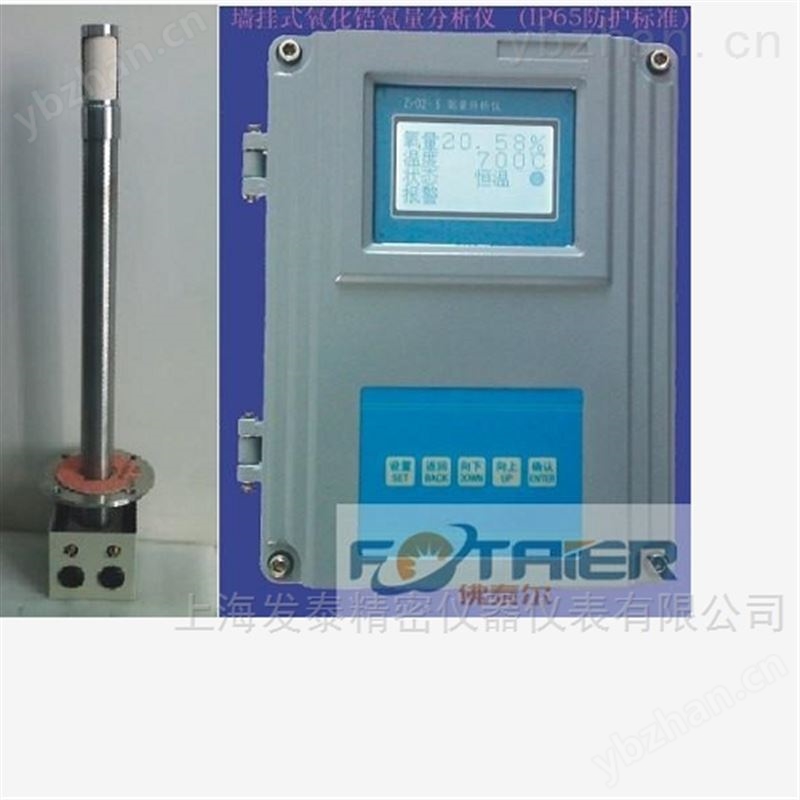

FT-ZrO2 氧化锆烟气氧量检测仪 由转换器和检测器（俗称氧探头）组成，在检测器的核心元件氧化锆浓差电池上，采用了纳米材料和先进的生产工艺，在电极涂层上添加抑制电极老化的添加剂。大大提高了氧化锆测量探头的精度和使用寿命。检测器采用直插式探头结构，不需取样系统，能及时反映锅炉内燃烧状况，如与自控装置配合使用，可有效地控制燃烧状况。转换器采用单片机智能化设计，汉字液晶显示，使数据显示、功能控制更具有人性化；可与各类型 DCS 数据接入设备连接。使仪表的操作变的简单，容易掌握。具有以下特点：
� 1. 通用性较强，可以直接替换其它厂家氧量分析仪。
2. 大屏幕蓝底白字ＬＣＤ显示。
� 3. 全中文操作菜单 ( 出口产品可以提供英文菜单 ) 。
� 4. 氧量量程 0- ２５％内自由设定（低量程 0-5% ）。
5. 温度采用ＰＩＤ控温，恒温点７００℃和７５０℃（可现场选择）。
� 6. 可设置氧量上、下限报警指示，温度上、下限报警指示。
� 7. 本底电势一键校正。
� 8. 可用标准气在线校准。
� 9. 4-20mA 标准电流输出与主电路光电隔离，可直接远传进入 DCS 系统。
� 10. 多种故障信息提示。
二、 氧化锆烟气氧量检测仪 工作原理
氧化锆是一种高温电解质浓差电池，在数的高温环境下，具有能
产生氧离子迁移的导电性能，由于被测气体（烟气或其它气体）与参比气
体（空气或其它气体）在氧化锆两侧铂电极的氧分压不同，在两极间有一
定数量的氧离子迁移而产生了氧浓差电势，其电势值与氧浓度的关系，可
以用能斯特（ Nernst ）公式来表示：
E=RT/4F × LnP 1 /P 2
式中： E —氧浓差电势（ V ）
R —理想气体常数（ 8.314J/moLK ）
T —温度值（ K ）
F —法拉第常数（ 96500c /moL ）
P1 —参比气体分压（空气）
P2 —被测气体分压
变送器把所测量出的数据，经单片机计算转换，将氧含量在液晶屏上显示出来，同时转换成电流信号供计算机或计录仪使用。
700 ℃ 和750 ℃ 时氧浓度与氧浓差电势关系见附表．
三、 技术指标
量程： 0.01 ～ 25.0%O 2 ( 量程从 5.00 ％－ 25.00 ％内自由设置）
输出信号： 4 ～ 20mA 负载电阻≤ 500 Ω 隔离
重复性： 满量程的± 0.5%
基本误差： ≤± 1% （满量程）
稳定性： ≤± 1% （仪器连续检定 4h ）
响应时间：当标准气体从检测器入口引入时计， 5 秒内达到 90% 的响应
环境温度：检测器 -10 ℃ ～80 ℃ 转换器 0 ℃ ～40 ℃
电源及功耗：电源 220 ± 10%VAC ，功耗大为 150W
样气温度： ≤ 700 ℃（ 700 ℃以上协商供货）
样气压力范围：± 10KPa
检测器长度： 0.4m;0.8m;1.0m;1.2m ；（其他长度可根据用户要求生产）
