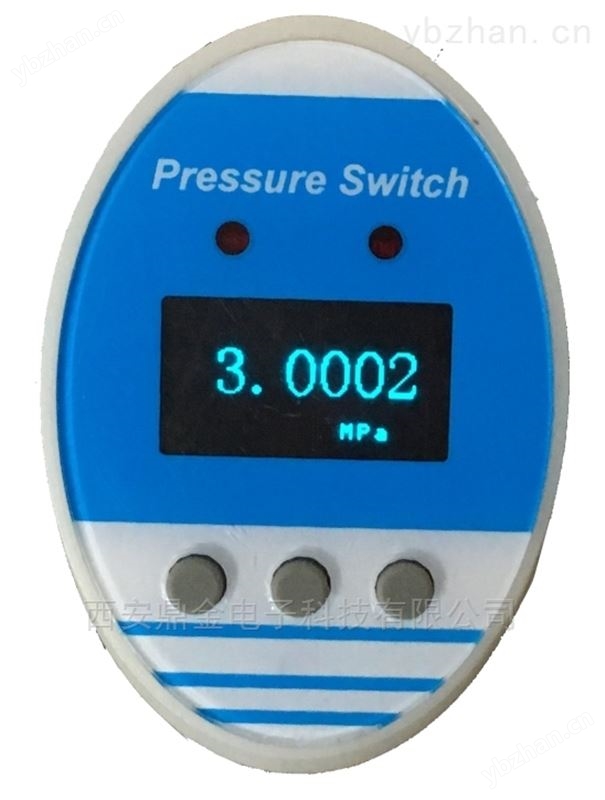

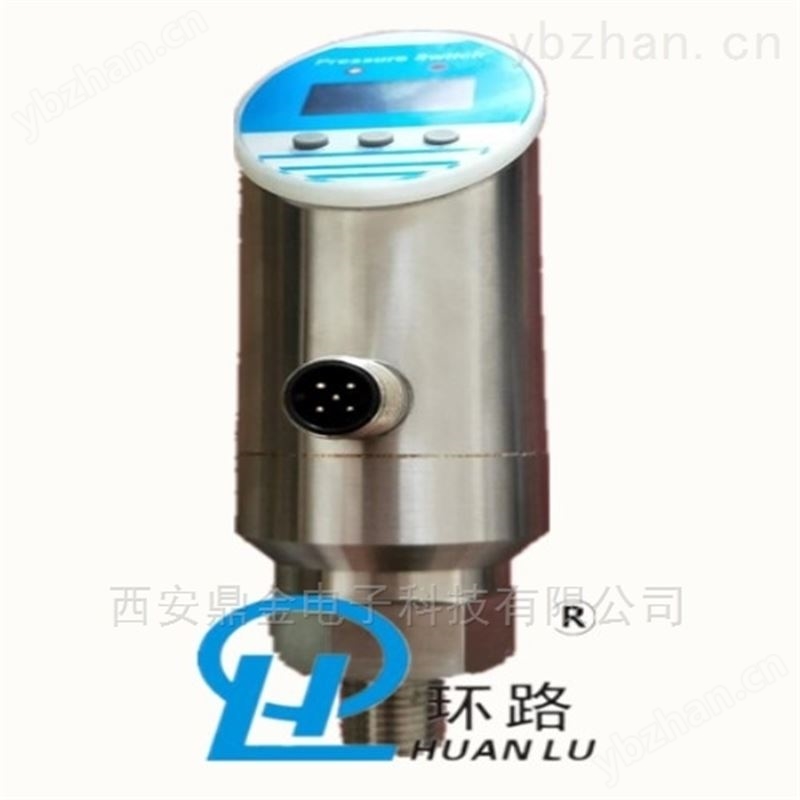

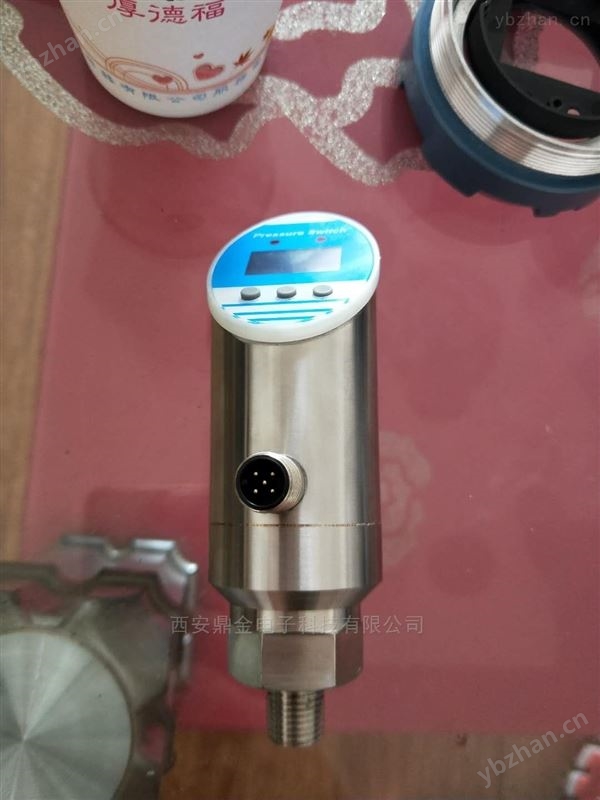

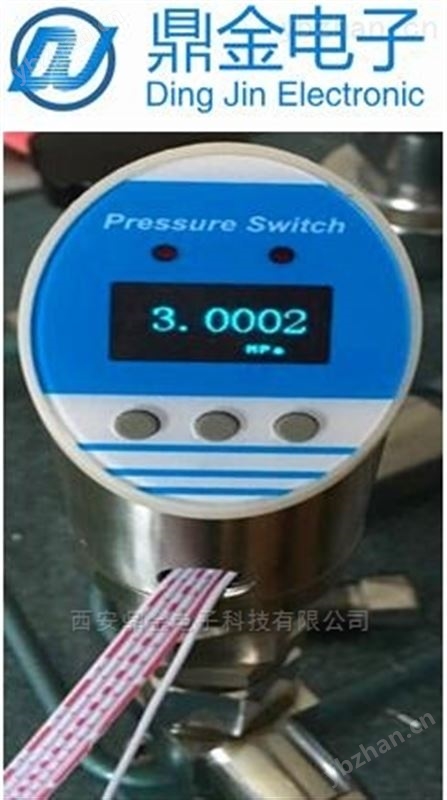

数字压力开关
?? 气体、液体介质的压力测量
?? PNP 开关、电压、电流输出可选
?? 压力峰值显示
?? 量程迁移功能
?? PNP 开关点设定，支持开关动作延时
?? 支持ModbusRTU协议
?? OLED 自发光液晶显示
?? 显示信息180°翻转
?? 支持多单位切换显示
数字压力开关 概述
OED01-P-KDA 是一款集压力测量、显示与控制为一体的智能压力开关。产品采用微功耗 MCU 和信号处理芯片，配以高可靠性的电源管理模块，因此电路系统具有很高的精度和稳定性。结合高品质传感器，经过精心设计与调校，在确保精度的情况下，实现压力开关的高速反应和良好的电磁兼容性。 OED01-P-KDA 型智能压力开关，通过开关输出、模拟输出和一个显示屏对过程压力和开关接触状态进行可视化处理。针对不同应用提供多种输出配置，开关具有延时设定，提供手动清零、峰值显示等功能。显示屏可翻转 180 °，以保证显示屏正视操作者 , 自发光 OLED 显示清晰易读。 OED01-P-KDA 支持串口 232 电平通信，软件协议采用通用 ModbusRTU 协议。
二、产品特点
- Ÿ 气体、液体介质的压力测量
- Ÿ PNP 开关、电压、电流输出可选
- Ÿ 压力峰值显示
- Ÿ 量程迁移功能
- Ÿ PNP 开关点设定，支持开关动作延时
- Ÿ 支持 ModbusRTU 协议
- Ÿ OLED 自发光液晶显示
- Ÿ 显示信息 180 °翻转
- Ÿ 支持多单位切换显示
数字压力开关 技术参数：
|
项目 |
参数 |
备注 |
|
电源电压 |
10 ～ 36VDC |
|
|
量程迁移 |
在传感器压力范围内任意迁移模拟量输出 |
|
|
输出配置： |
开关： 1 × PNP 开关 + 开关： 2 × PNP 开关 + 电压： 1 × PNP + 0V ～ 5VDC/10VDC 开关 + 电压： 2 × PNP + 0V ～ 5VDC/10VDC 开关 + 电流： 1 × PNP + 0mA/4mA ～ 20mADC 开关 + 电流： 2 × PNP + 0mA/4mA ～ 20mADC |
|
|
开关电流 |
Max.1.2A |
|
|
开关反应 |
<10ms |
|
|
开关动作模式 |
迟滞模式或窗口模式 |
|
|
开关显示 |
两个红色 LED |
|
|
显示单位 |
m 、 kPa 、 MPa 、 *C 、 Pa 、 bar 、 mbar 、 mmHg 、 Kgf/cm2 、 mH2O 、 psi |
|
|
通讯方式： RS485 |
输出 485 接口（板上 A 、 B ）：默认波特率 9600 ，无校验，地址 1 |
|
|
RS485 通讯数据报文格式 |
N,8,1/ O,8,1/E,8,1 可选 支持 ModbusRTU 协议 |
|
|
RS485 通讯速率 |
1200/2400/4800/9600/19200/ 五种可设 |
|
|
显示方式 |
5 位 OLED 显示 |
|
|
精度等级 |
数字精度 0.0 2 级；模拟精度 0.1 级 |
|
|
温度范围 |
-4 0 ℃～ +85 ℃ 湿度：﹤ 90% |
|
|
负载能力 |
RL= （ U-10V ）÷ 0.02A( Ω ) |
U- 环路供电电压 RL- 负载电阻 |
