JT - 7 ST 紫外辐射预报预警 系统
- 概述
紫外
辐射表主要用于测
28
0～
40
0nm波长范围内的
紫外
辐射，
是一种基于
光热
太阳辐射传感器。
紫外
辐射对于生物、植物生理、生态、农业、林业、园艺等学科是十分重要的环境因素。
紫外
辐射表
采取了特殊的光谱校正手段，基本消除了传感器感应器件的光谱选择性，有效确保了测量精度。
，
具备测量精度高，响应速度快，性价比高等特点，且结构简单，使用便利。
可以直接接入农业自动气象站和太阳能资源观测系统中，作为太阳辐射
紫外
分量测量的基本手段，也可以单独作为
气象
和
生
物学研究的专业辐射传感器使用。
为民服务中可直接显示紫外强度等级，方便民众更直观的感受紫外辐射表的变化，可选配户外屏幕或预警大喇叭起到更直观的预报预警。紫外线辐射强度等级可划分5级 ，紫外线指数等级紫外线照射强度对人体可能影响、建议及采取的防护措施。
|
辐射量 |
紫外等级 |
强度 |
安全性 |
预报预警建议 |
|
＜5W/m² |
1 |
弱 |
安全 |
可以不采取措施 |
|
5-10W/m² |
2 |
弱 |
正常 |
外出建议戴防护帽或太阳镜 |
|
10-15W/m² |
3 |
中等 |
中等 |
除戴防护帽和太阳镜外，涂擦防晒霜(防晒霜SPF指数应不低于15) |
|
15-30W/m² |
4 |
强 |
较强 |
在上午十点至下午四点时段避免外出活动，外出时应尽可能在遮荫处； |
|
＞30W/m² |
5 |
很强 |
有害 |
尽量不外出，必须外出时，要采取一定的防护措施。 |
二、设计标准
1 《气象仪器和观测方法指南》WMO 和 CIMO ；
2. 《地面辐射基准站网操作手册（第2.1 版）》WMO WCRP BSRN ；
3. 《基准辐射观测业务规范》中国气象局 ；
4.《 国家气候观象台观测系统功能设计》中国气象局 ；
5. 《GB-T6495.1-1996 光伏器件 第1，2 部分 》 。
三、太阳光谱和能量分布辐射能量分布
3.1.太阳光谱分布图
3.2.太阳能量分布图
3.3. 太阳光谱范围和能量分布
|
序号 |
辐射 要素 |
世界气象组织WMO |
说明 |
|||
|
光谱范围 |
Etr |
AM1.5G |
AM1.5D |
|||
|
1 |
紫外辐射B |
280-315 |
1.30% |
0.07% |
0.04% |
当太阳光照射到地球表面时，由于大气层与地表景物的散射与折射的因素，会有部分辐射能量改变了方向成为散射辐射，因此针对地表的太阳光谱能量有AM1.5G(global)与AM1.5D(direct)之分，其中AM1.5G即包含散射部分的太阳能量，而AM1.5D则没有。 |
|
2 |
紫外辐射A |
315-400 |
6.42% |
4.62% |
3.42% |
|
|
3 |
紫外 |
400-700 |
39.28% |
39.28% |
41.63% |
|
|
4 |
短波辐射 |
300-3000 |
98.26% |
99.27% |
99.18% |
|
|
5 |
长波辐射 |
4500 - 50000 |
1.12% |
0.73% |
82% |
|
|
6 |
光电总辐射 |
400-1100 |
67.23% |
75.74% |
75.46% |
|
|
7 |
分光光谱 辐射 |
400-700 |
43% |
紫外 |
||
|
280-400 |
4.7% |
紫外光 |
||||
|
700-3000 |
99% |
近红外光 |
||||

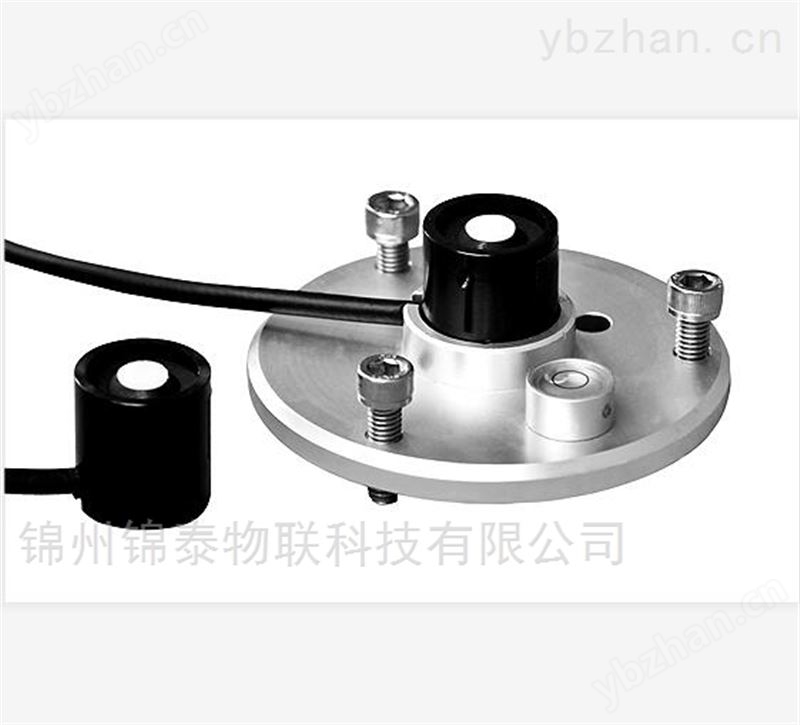

四、 紫外传感器技术参数
|
光谱范围 |
280～ 400nm(UV AB) |
|
光谱范围 |
0～ 70W/m2(UV AB) |
|
输出信号 |
0～ 200mV |
|
灵 敏 度 |
10～ 500 μ V/W • m-2 |
|
响应时间 |
≤ 1 秒 (99%) |
|
内 阻 |
＜ 1000 Ω |
|
余弦响应 |
≤ 4%( 太阳高度角 30 °时 ) |
|
非 线 性 |
± 2% |
|
温度误差 |
± 2% |
|
工作环境温度 |
-50℃～ +50 ℃ |
|
工作环境湿度 |
0%～ RH |
|
重 量 |
1.3kg |
|
底座直径 |
Φ 135mm |
|
安装孔距离 |
120mm |
|
遮光板直径 |
Φ 165mm |
|
外层石英玻璃罩 |
Φ 37mm |
|
高 度 |
102mm |
4 .2 其他辅助设备技术参数
|
序号 |
名 称 |
型号 |
技术参数 |
说明 |
|
1 |
多功能数据 采集器 |
JT-7ST |
1、A/D转换： 32Bit 2、扫描频率： 100HZ 3 、 模拟通道：22个 4、模拟电压范围： +-5000mv 5、模拟电压精度： +- （读数 *0.1%+ 偏移量）， 6、测量辩率： 0.48uv ； 7、开关激发通道： 8 个电压， 4 个电流 8、脉冲通道： 6 个； 9、协议支持：支持 BODBUS RTU 、 RS232/485 、无线通讯协议 10、内存： 2M 11、 耗电量：35mA 12 、 输入阻抗：大于传感器的1000倍或10MΩ中的较大值 |
|
|
2 |
分析软件 |
JT |
1 、 运行环境：支持WindowsXP、vista和Win7系统; 2 、 显示及存储：实时采集，实时显示,实时存储，存储条件可设； 3 、 文件格式: （ a ）EXCEL或PDF标准文件,可统计分析和二次编缉； （ b ）实时要素曲线及历史曲线走势图表；气象要素 智能动态生成及参数修正功能； 4 、 数据报表：生成日报表、月报表和年报表 。辐射大值，瞬时值和累计值等 |
|
|
3 |
通讯方式 |
1 、 有线方式：RS232/RS485/USB等标准通讯接口； 2 、 无线方式：GSM/GPRS/CDMA等无线网络方式实现异地远程监测 |
可选 |
|
|
4 |
供电方式 |
1 、 常规电源： AC 220V或DC12V； 2 、 太阳能供电系统：单晶硅DC12V/24V，铝酸太阳能蓄电池及控制器 |
可选 |

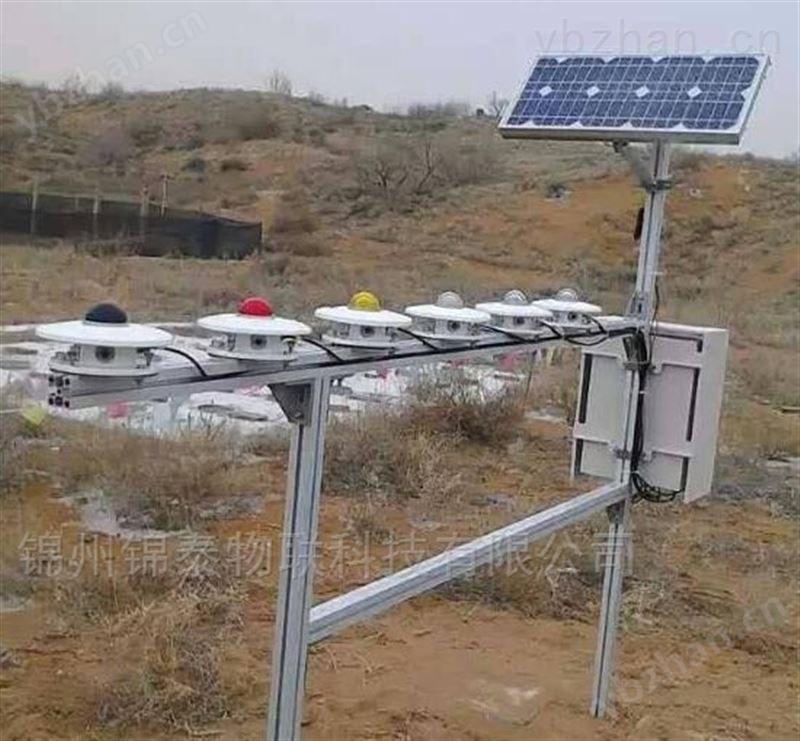

五 、 JT-7ST 紫外 辐射 监测系统 配置选项
|
序号 |
要素名称 |
规格 |
选项说明 |
备注 |
|
1 |
多功能数据记录仪 |
JT |
必配 |
|
|
2 |
监测 辐射 要素 |
WMO |
1-8通道 ，根据自身需求， 可 任意选择 到24通道 |
根据 紫外 传感器要素 |
|
3 |
基准站 |
WMO |
必配 |
|
|
一级站 |
WMO |
必配 |
||
|
二级站 |
WMO |
必配 |
||
|
WMO综合站 |
WMO |
选配，参考 |
三站任选一站，供选型参考 |
|
|
中国气象局综合站 |
选配，参考 |
|||
|
中科院综合站 |
CNER |
选配，参考 |
||
|
4 |
综合站 |
WMO |
紫外辐射 |
必配 ： 1-8通道 选配：9-24通道 |
|
5 |
分析软件 |
TWS |
必配 |
|
|
6 |
标准 联合风杆 |
标准 |
必配 |
适用于移动式观测 |
|
7 |
风杆拉索 |
不锈钢 |
选配 |
|
|
8 |
GPRS/GSM |
移动标准 |
选配 |
|
|
9 |
GPS |
选配 |
定位 |
|
|
10 |
防雷装置 |
选配 |
||
|
11 |
LED显示屏 |
单彩色 |
选配（建议用单彩） |
尺寸用户单独说明 |
|
双基色 |
选配 |
|||
|
全彩色 |
选配 |
|||
|
12 |
现场监控器 |
选配 |
实时调用现场监测图像 |
|
|
13 |
太阳能供电系统 |
15W25W |
选配 |
用于野外没有常规电源 |
|
14 |
安装培训 |
选配 |
||
|
15 |
其他 |
选配 |
用户特殊要求 |
