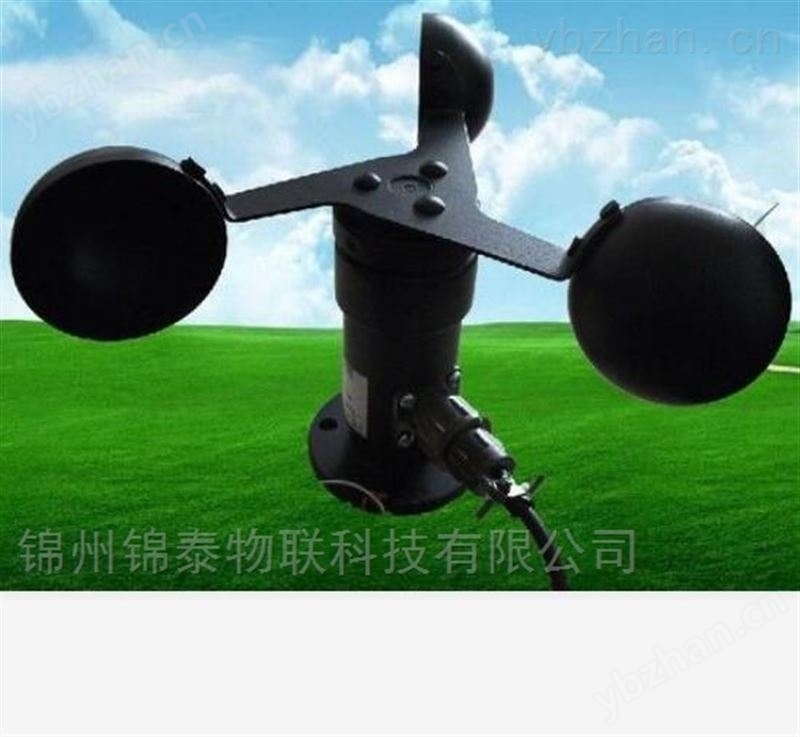

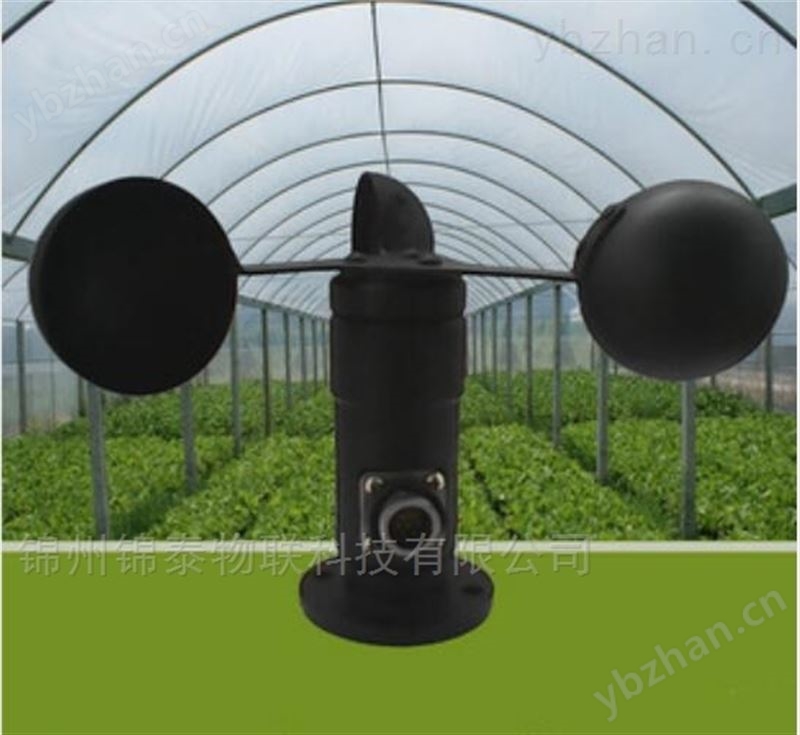

产品简介
风速传感器（变送器）采用传统三风杯风速传感器结构，风杯选用碳纤维材料，强度高，启动好；杯体内置信号处理单元能根据用户需求输出相应风速信号，可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。
技术参数
测量范围： □ 0～45m/s
□ 0～70m/s
准 确 度：±(0.3+0.03V)m/s （V:风速）
分 辨 率：0.1m/s
启动风速：≤0. 5 m/s
供电方式： □ DC 5V
□ DC 12V
□ DC 24V
□ 其他
输出形式： □ 脉冲：脉冲信号
□ 电流：4～20mA
□ 电压：0～5V
□ 电压：0～ 2. 5V
□ RS485
□ 其他
仪器线长：□ 标配： 2.5 米
- 其他
负载能力：电流型输出阻抗≤600Ω
电压型输出阻抗≥1KΩ
工作环境：温度-40℃～50℃
湿度≤RH
防护等级：IP45
线缆等级：额定电压：300V 温度等级：80℃
产品重量：130 g
产品功耗：50 mW
计算公式
脉冲型：
W =0； （f = 0）
W =0. 1 +0.087 5 ×f（f≠ 0）
（ W ：风速示值（m/s）；f：脉冲信号频率）
电流型 （4~20mA） ：
W = ( I －4)× L /16
（ W ：风速示值（m/s）； I ：电流信号（4-20mA） ；L：风速测量范围（m/s） ）
电压型( 0~5V):
W = V / 5 × L
（ W ：风速示值（m/s）； V ：电 压 信号（ 0-5V；L：风速测量范围（m/s） ）
电压型(0-2.5V):
W = V / 2.5 × L
（ W ：风速示值（m/s）； V ：电 压 信号 （0-2.5V）；L：风速测量范围（m/s） ）
接线方法
传感器底部有一个5芯航空插头，其针脚对应的管脚定义如图所示。
（ 1 ）若配备本公司生产的气象站，直接使用传感器线将传感器与气象站上的相应接口相连即可。
（2）若单独购买变送器，变送器配套线线序分别为：
|
线颜色 |
输出信号 |
|||
|
电压型 |
电流型 |
通讯型 |
||
|
红色 |
电源正 |
电源正 |
电源正 |
|
|
黑 （绿） 色 |
电源地 |
电源地 |
电源地 |
|
|
黄色 |
电压信号 |
电流信号 |
A+/TX |
|
|
蓝色 |
B-/RX |
|||
（3）脉冲 、 电压两种输出接线方式：
（ 三线制 电压 、 脉冲方式接线）
（ 三线制 电流输出方式接线）
|

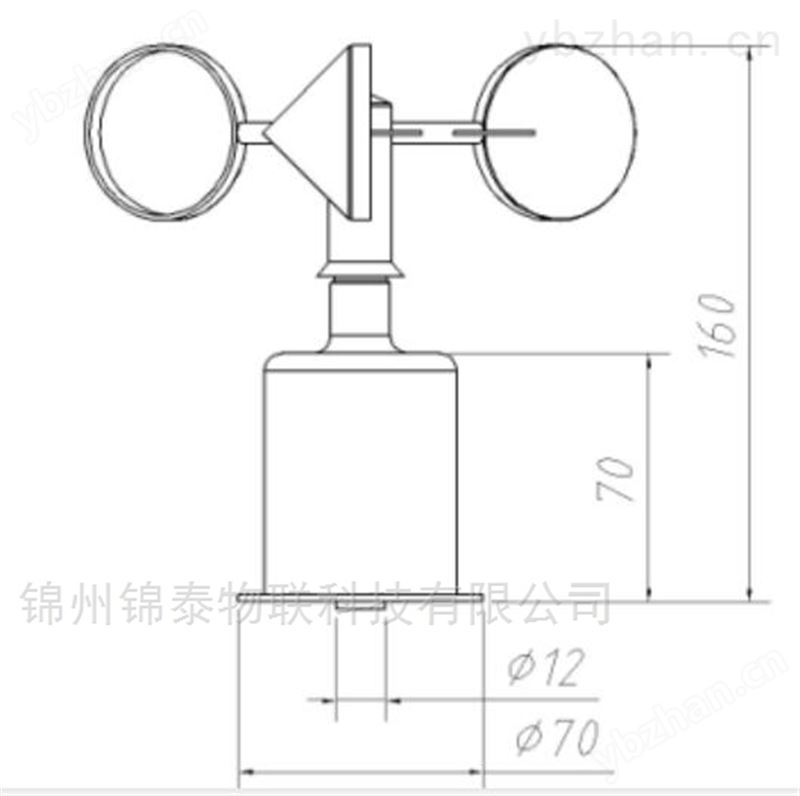

结构尺寸

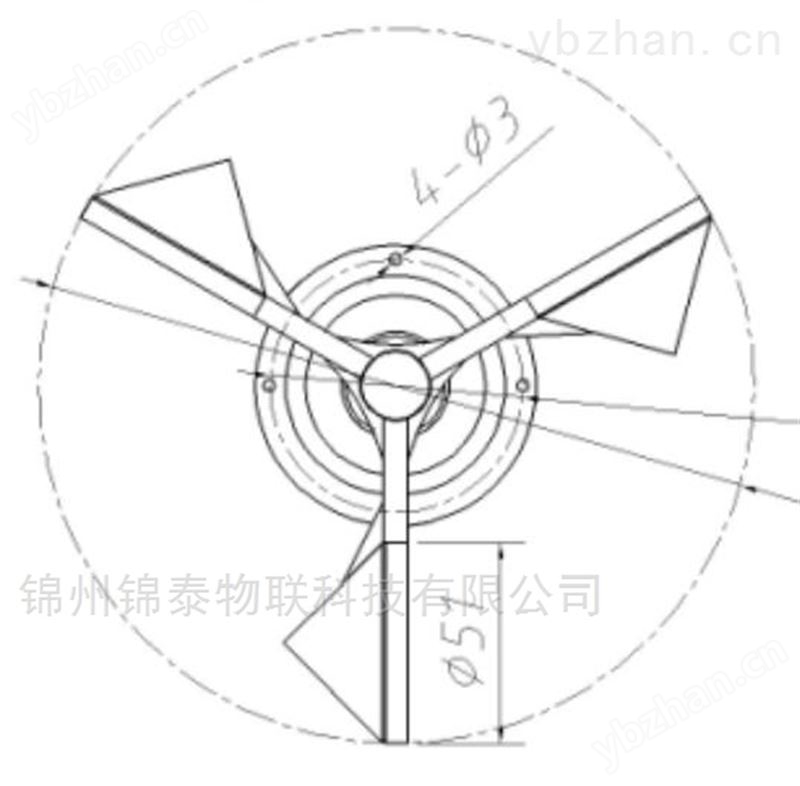

底座安装尺寸图
安装孔径： 4mm
分布直径： 62.5mm
航插直径： 15mm （建议预留 25mm 便于布线 ）
MODBUS-RTU通讯协议
- 串口格式
数据位 8 位
停止位 1 或2 位
校验位 无
波特率 9600 两次通信间隔至少1000ms以上
二、通讯格式
【 1 】写入设备地址
发送： 00 10 A d dress CRC （5个字节）
返回： 00 10 CRC （4个字节）
说明： 1.读写地址命令的地址位必须是00。
2. A d dress为1个字节，范围为0-255.
例如：发送 00 10 01 BD C0
返回 00 10 00 7C
【 2 】读取设备地址
发送： 00 20 CRC （4个字节）
返回： 00 20 A d dress CRC （5个字节）
说明： A d dress为1个字节，范围为0-255
例如： 发送 00 20 00 68
返回 00 20 01 A9 C0
【 3 】 读取实时数据
发送： A d dress 03 00 00 00 01 XX XX
例如： 地址 是01， 则 读取数据命令为
发送： 01 03 00 00 00 01 84 0A
说明：如下图所示
|
代码 |
功能定义 |
备注 |
|
A d dress |
站号（地址） |
|
|
03 |
功能码 |
|
|
00 00 |
起始地址 |
|
|
00 01 |
读取点数 |
|
|
XX XX |
CRC校验码，前低后高 |
返回： A d dress 03 02 RR RR XX XX
例如： 地址 是01， 则 可能返回数据为
返回：01 03 02 00 9B F9 EF
说明： 如下图所示
|
代码 |
功能定义 |
备注 |
|
A d dress |
站号（地址） |
|
|
03 |
功能码 |
|
|
02 |
读单元字节 |
|
|
RR RR |
数据（前高后低） |
十六进制 |
|
XX XX |
CRC校验码 |
则00 9B为返回的风速数据， 把 十六进制转换成十进制， 然后 乘以0.1， 则 为后的数据15.5 m/s
计算CRC码的步骤：
1、预置16位寄存器为十六进制FFFF（即全为1）。称此寄存器为CRC寄存器；
2、把个8位数据与16位CRC寄存器的低位相异或，把结果放于CRC寄存器；
3、把寄存器的内容右移一位（朝低位），用0填补高位，检查 移出位 ；
4、如果 移出位 为0：重复第3步（再次移位）
如果 移出位 为1：CRC寄存器与多项式A001(1010 0000 0000 0001)进行异或；
5、重复步骤3和4，直到右移8次，这样整个8位数据全部进行了处理；
6、重复步骤2到步骤5，进行下一步8位数据的处理；
7、后得到的CRC寄存器即为CRC码；
8、将CRC结果放入信息帧时，将高低位交换，低位在前。
RS485电路
注意事项
- 请检查包装是否完好，并核对产品型号是否与
选型一致；
2、切勿带电接线，接线完毕检查无误后方可通电；
3、 传感器线长会影响产品输出信号， 使用时不要随意改动产品出厂时已焊接好的元器件或导线 ，若有更改需求，请与厂商联系 ；
- 传感器属于精密器件，用户在使用时请不要自
行拆卸、用尖锐物品或腐蚀性液体接触传感器
表面，以免损坏产品；
- 请保存好检定证书和合格证，维修时随同产品
一同返回。
故障排除
- 风杆旋转不灵，迟滞大 。 因长期使用导致轴承
内有异物或润滑油用完。请将仪表油从传感器
的上轴承处注入或将传感器寄 回公司注油；
- 模拟输出时，显示仪表示值为0或不在量程以
内。可能因接线问题导致采集仪无法正确获取
信息。请检查接线是否正确、牢固；
- 若不是上述原因，请与厂家联系。
选型表
|
编号 |
供电 方式 |
输出 信号 |
说明 |
|
WS- |
风速传感器 （变送器） |
||
|
5V- |
5V供电 |
||
|
12V- |
12V供电 |
||
|
24V- |
24V供电 |
||
|
V |
0-5V |
||
|
V 2 |
0-2.5V |
||
|
A1 |
4-20mA |
||
|
W2 |
RS485 |
||
|
M |
脉冲 |
||
|
例如： WS-5V-M:风速传感器（变送器）5V供电，脉冲输出 |
|||
附表：风力(风速)等级表
|
等级 |
名称 |
陆地地面物体特征 |
风速(米/秒) |
|
0 |
无风 |
静，烟直上 |
0 ～ 0.2 |
|
1 |
软风 |
烟能表示风向， 树叶略有摇动 |
0.3 ～ 1.5 |
|
2 |
轻风 |
人面感觉有风，树叶微动 |
1.6 ～ 3.3 |
|
3 |
微风 |
树叶及小枝摇动不息，旗子展开，高的草摇动不息 |
3.4 ～ 5.4 |
|
4 |
和风 |
能吹起地面灰尘和纸张 , 树枝动摇，高的草呈波浪起伏 |
5.5 ～ 7.9 |
|
5 |
清劲风 |
有叶的小树摇摆，内陆的水面有小波，高的草波浪起伏明显 |
8.0 ～ 10.7 |
|
6 |
强风 |
大树枝摇动，电线呼呼有声，撑伞困难，高的草不时倾伏于地 |
10.8 ～ 13.8 |
|
7 |
疾风 |
全树摇动，大树枝弯下来，迎风步行感觉不便 |
13.9 ～ 17.l |
|
8 |
大风 |
可折毁小树枝，人迎风前行感觉阻力很大 |
17.2 ～ 20.7 |
|
9 |
烈风 |
草房遭受破坏，屋瓦被掀起，大树枝可折断。 |
20.8 ～ 24.4 |
|
10 |
狂风 |
树木可被吹倒，一般建筑物遭破坏 |
24.5 ～ 28.4 |
|
11 |
暴风 |
大树可被吹倒，一般建筑物遭严重破坏 |
28.5 ～ 32.6 |
|
12 |
飓风 |
陆上绝少，其催毁力极大 |
>32.6 |
