巴歇尔槽流量计 咨询:1 3 9 1 5 1 9 1 8 3 6
超声波明渠流量计品种：有两种常见类型堰式明渠流量计和槽式明渠流量计，可以用于非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计。明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。

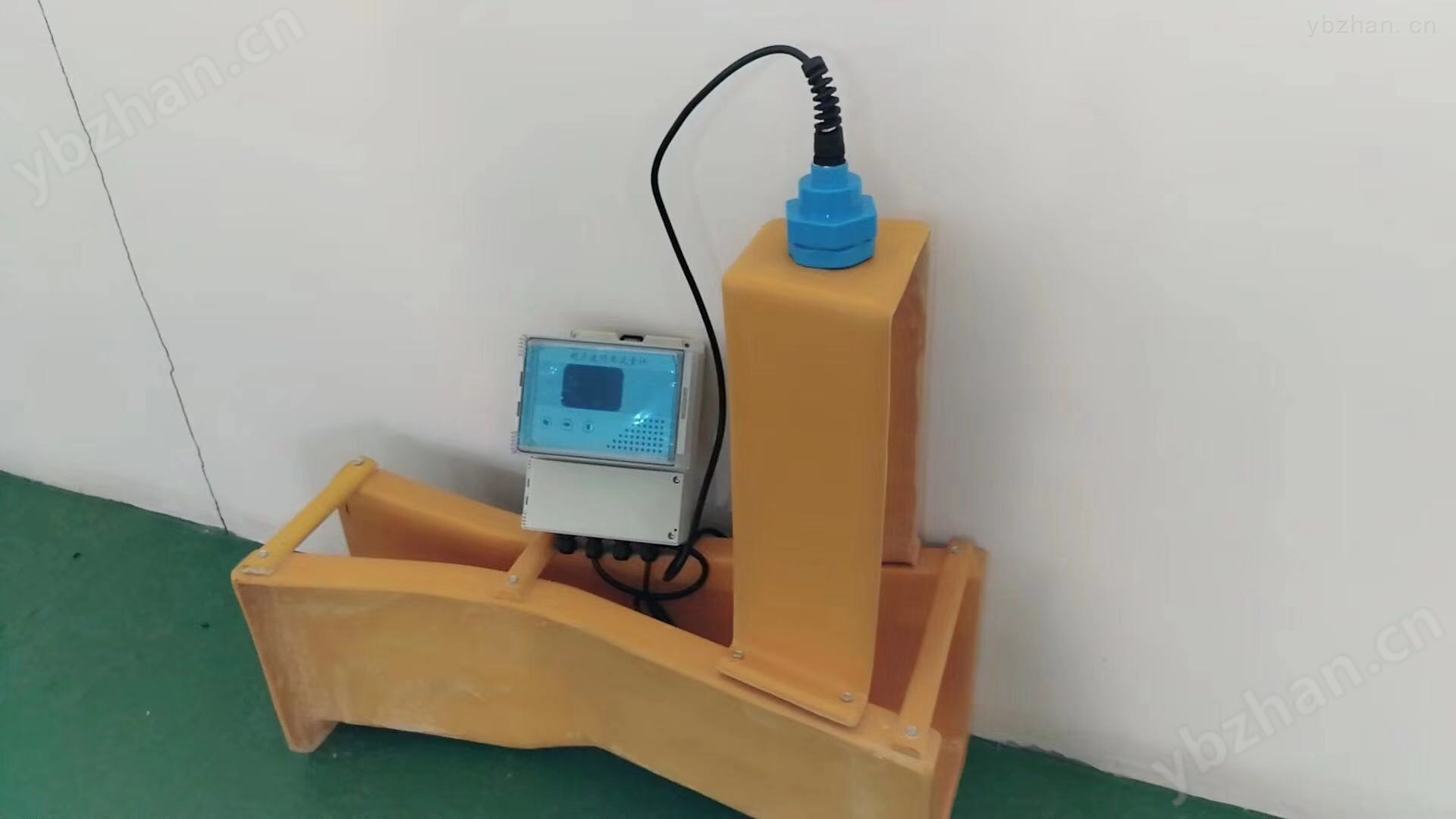

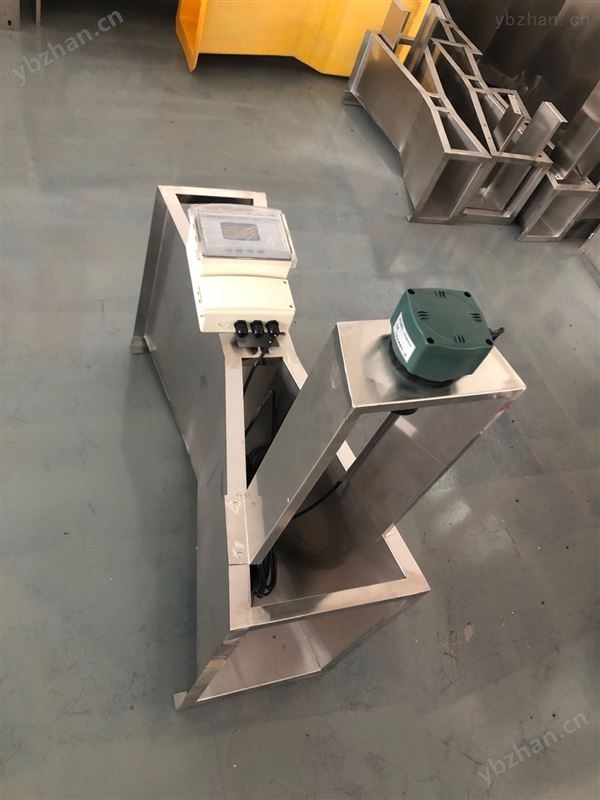

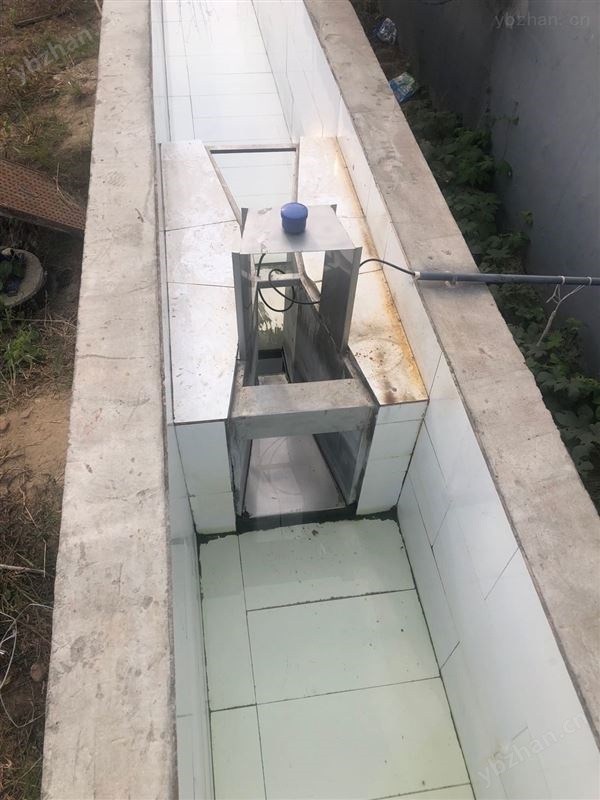

巴歇尔槽流量计主要部件巴歇尔槽（又称巴氏槽），是用于明渠流量测量的辅助设备。广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水量，可以比其它形式的仪表，具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器，也可以接调制解调器或无线通讯模块，实现有线或无线的远程通讯。
二、超声波明渠流量计主要技术指标及技术参数：
常规量程：20t/h 50t/h 100t/h 400t/h 900t/h 1500t/h 3000t/h
精 度：2.4999 - 5级
显示仪表温度：0℃--+60℃
传感器温度：-30℃--+60℃
压 力：自由流
流道形式：巴歇尔槽（三角堰槽、矩形堰槽）
防护等级：IP65
供电电源：220VAC 50HZ
前直 段：1—3米
连接方式：混凝土
显 示：双窗口，8位LED累计流量和4位LED瞬时流量

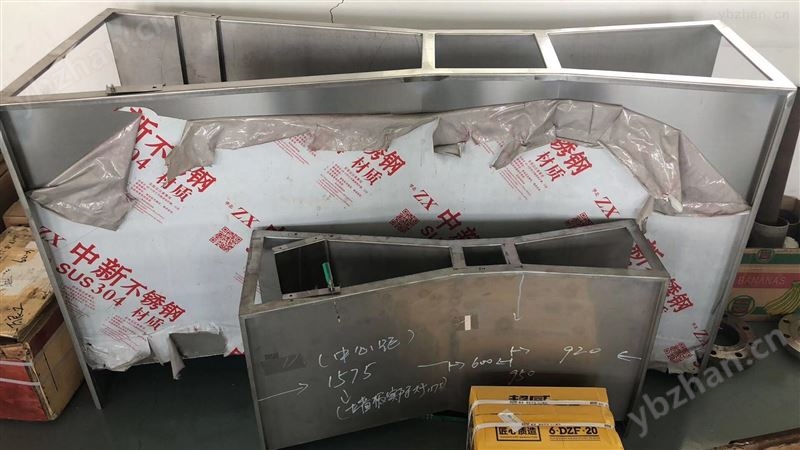

材质类型：玻璃钢、PVC、不锈钢。 （流量越大，相应增加壁厚）
超声波明渠流量计巴歇尔槽外形尺寸和流量范围：
序号流量范围（吨/小时）适用渠道mm水位范围（mm）临界
淹没度%
Q（min）Q（max）>宽×高h（min）h（max）
10.3119.41>200×250152100.51
20.6147.51>250×300152400.51
32.81115.61>300×600303300.51
45.41399.61>450×800304500.61
59.01903.61>600×1000306000.61
612.611440.01>1000×1200307500.61
三、超声波明渠流量计工作原理：明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。常用的量水堰槽种类。
超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液（物）面的距离和超声波经过的时间成比例:
H= CT/2 ; 距离 [m] = 时间×声速/2 [m]
声速的温度补偿公式: 环境声速= 331.51 + 0.61×温度
超声波明渠流量计由仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。
水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。 “累计流量清零时间”的位置上显示出来。
备注：
1.符号说明：b为喉道宽，B1为进水渠道宽，B2为出水渠道宽，L为喉道长，L1为收缩段，
L2为扩散段，
2.堰槽修建及使用条件：B>=b，h/p<2.5，h>0.03m，p>0.1m
3.圆圈位置为探头安装位置示意图
四、超声波明渠流量计产品特点：
1、可测量非满管（圆管、蛋形管或其它异形管）流量
2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量
3、可测量天然的河、溪流量
4、可测量污水排放渠道或管道（下水道）流量
5、可测量正向和反向流速和流量
6、可提供瞬时流量值和累计流量值
7、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量
8、传感器可在恶劣的现场和污水水质下长期工作
9、可选配短信或GPRS无线模块实现远程遥测
10、传感器外壳为聚碳酸酯，防护等级IP68
11、内置自动温度补偿
12、盲区可调节，屏蔽探头附近干扰信号
超声波明渠流量计在许多非满水、大流量（或小流量），自然流动的自由水面状态下测量流体的流量，谓之明渠流量检测。由于明渠流量较大或较小，流体中往往会有一定的腐蚀性或夹带一些杂质，使用一般的管道流量计检测流量是很困难的。例如工业企业排水、医院废水、农业灌溉用水、城市地下水道排水等领域中，明渠流量检测尤其是超声波非接触式明渠流量仪为的流量检测仪器。 超声波明渠流量仪与相应的巴歇尔槽配用，利用超声波在空气中的传播规律来测量液位高度，并不断把液位信息传输给主机，主机通过运算系统，自动测出瞬时流量和累计流量并存储。本仪器采用*技术与流体不接触即可完成流量检测，并具有完善的液位测量功能，控制功能，数据传输功能和人机交流功能。本机是集超声波收发传感器，伺服电路、温度补偿传感器和补偿电路单元、积算主机、显示器、控制信号输出及串行数据或模拟量输出单元为一体的流量测量仪器。
