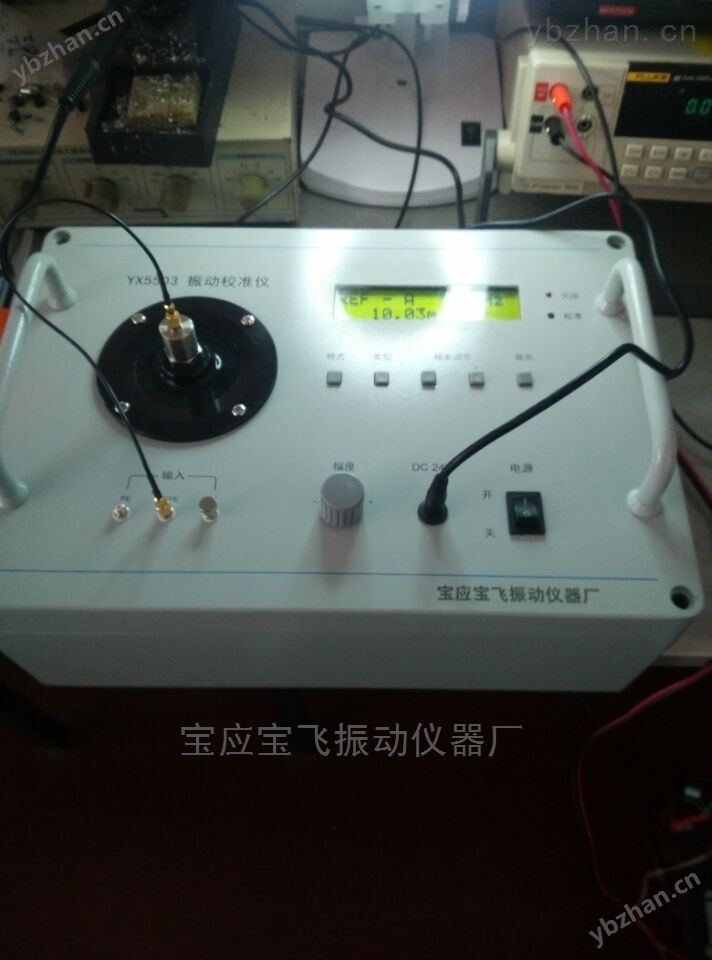

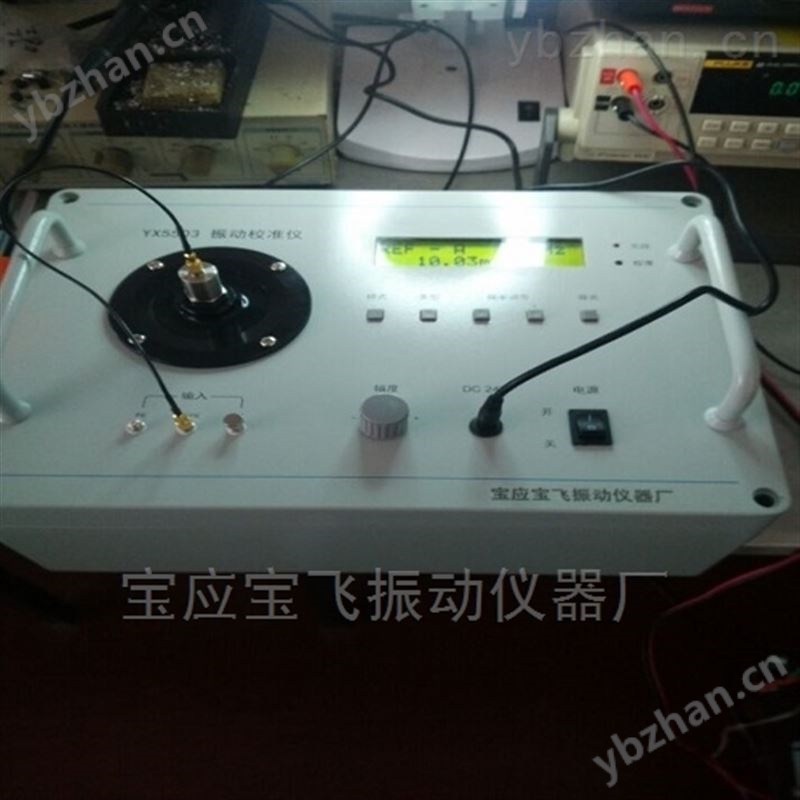

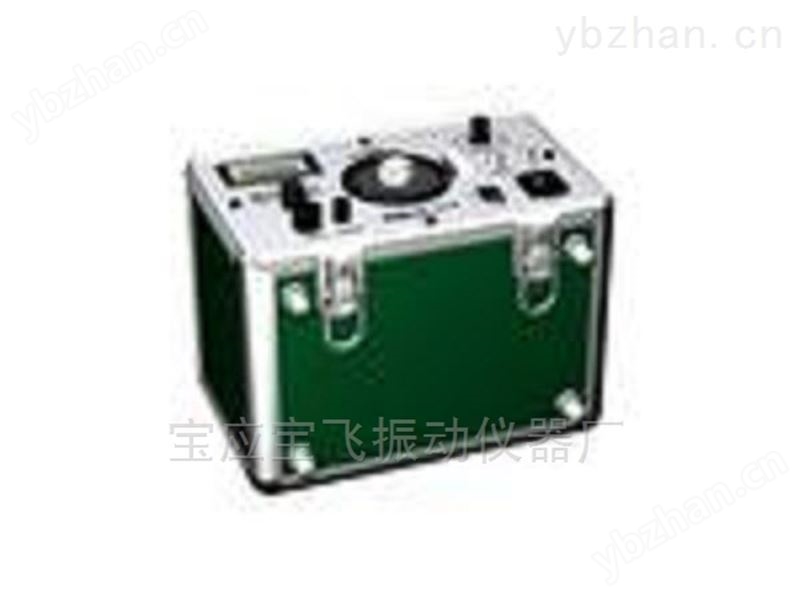

KT5503是一种小型便携式频率可调校准仪。它可以方便、准确地对电荷输出型、IEPE输出型、电压输出型振动传感器和振动监测系统进行测试和标定。
KT5503内置标准加速度传感器，可以很方便的知道振动台提供的标准振动量。
KT5503振动幅度和频率均可连续可调，不仅可用于传感器灵敏度的校准，还可以提供连续可调的振动源。
KT5503自带LCD显示器，可以直接显示标准振动量和被测传感器的输出。

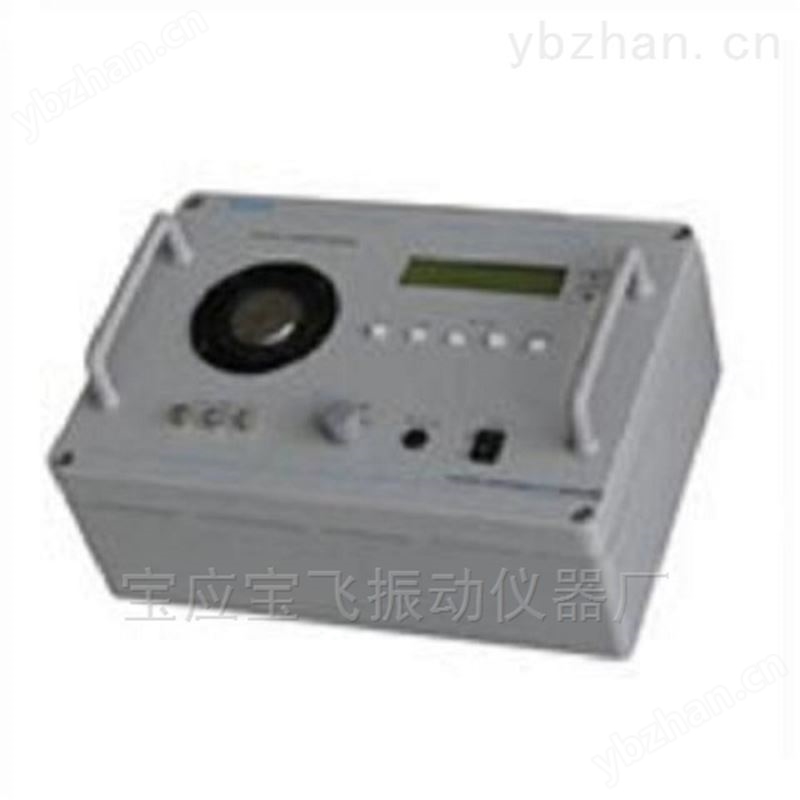

KT5503便携式频率可调校准仪
-
被测传感器灵输出 LCD 数字直接显示；
-
*独立、连续可调的校准振动源，振动标准值直接显示；
-
振动频率和幅度可调；
-
多种传感器信号输入方式，可配接多种输出类型的传感器；
-
不仅可用于快速标定定多种类型传感器的灵敏度，也适合在野外提供标准振动源监测测量系统。
-
主要技术指标
|
大振动加速度输出值 |
50.0m/s2 (100 克负载 ， 160Hz) |
|
幅值线性度 |
±3% （ 100 克负载 ， 160Hz ， 10 ~ 40.0 m/s2 时） |
|
振动输出波形 |
正弦波 |
|
频率范围 |
10Hz ~10kHz 逐点 (1Hz) 连续可调 精度 ≤ ± 0.0 1% （显示） |
|
输出波形失真 |
≤3% （大负载 100 克， 10 0-2000Hz ， 10.0 m/s2 时） |
|
精度 |
加速度 A:20Hz-2kHz ±3% （大负载 100 克， 10.0 m/s2 时） 速度 V: 30Hz-2kHz ±3% （大负载 100 克， 10.0 mm/s 时） 位移 D:30Hz - 200Hz ±3% （大负载 100 克， 10.0 μ m 时） |
|
被测传感器大重量 |
≤200 克（ 10.0 m/s2 ， 160Hz 时） |
|
被测传感器类型 |
PE ：电荷输出型加速度传感器（接 PE 输入端） IEPE ： IEPE 电压型输出加速度传感器（接 IEPE 输入端） V: 电压输出型传感器（接 V 输入端） |
|
大输入信号范围 |
PE ： ≤±1000pC ； IEPE/V ： ≤±1000mV |
|
供电电源 |
外接： AC105V-265V 50-60Hz ， 5 0W/Max; 内置： 24 V2.2AH 可充电电池 |
|
温度 |
工作温度： 0 ℃ —50 ℃ ; 存储温度： -55 ℃ —85 ℃ |
|
湿度 |
95%R.H. 大 |
|
外形尺寸 |
325 mm （ W ） ╳ 130 mm (H) ╳ 230 mm （ D ） |
|
重量 |
约 5KG |
|
传感器安装方式 |
M5 螺钉 |
|
输出方式 |
台面 |
|
显示 |
4 行， 20 个字符， 5X7 点阵，带背光 LCD |
-
工作原理
-
组成
KT5503 振动校准仪由小型振动台、功率放大器、电荷放大器、 IEPE 适调器、电压放大器、 A/D 转换器、标准加速度传感器、液晶显示器、内部可充电电池等部分组成。
便携式频率可调校准仪
-
工作原理
-

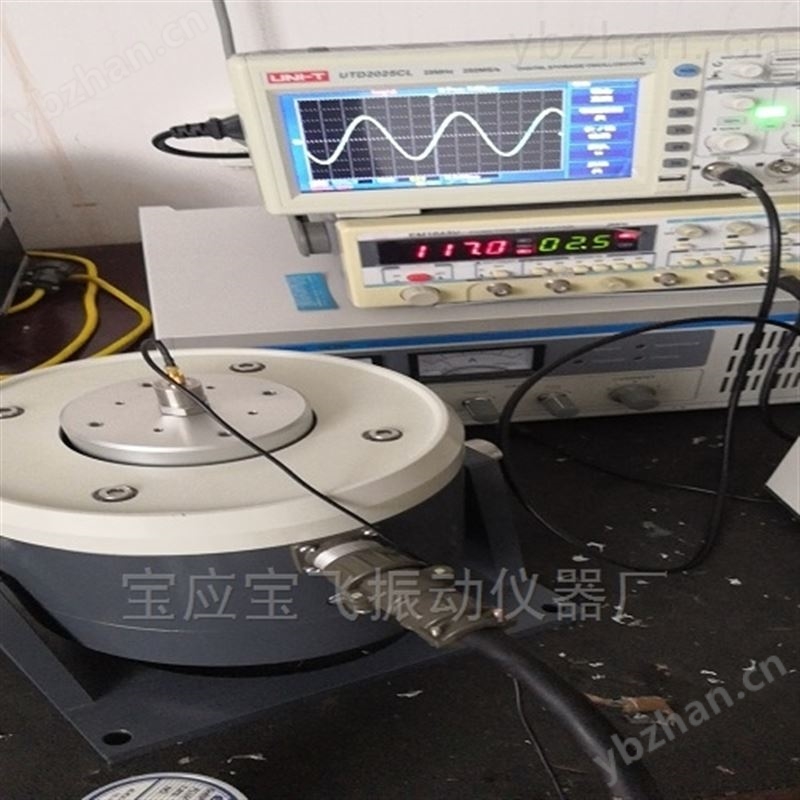

由内部信号源产生频率可连续调节的标准正弦信号， 经输出功率可调的功率放大器，推动小型振动台产生振动源，使被测传感器处于一定的振动量中；
-
通过内置标准加速度传感器，经电荷放大器进行调理，输出到显示器，可以测出振动台输出振动的大小。频率和振动幅度值由 LCD 直接显示。
-
根据被测传感器类型，分别将被测传感器的输出信号送入相应的调理器；
-
LCD 直接显示被测传感器的输出幅度，根据标准传感器测试的振动幅度，可以读出或计算出被测传感器的灵敏度。
-
供电原理
KT5503 可以选择内外供电两种方式。外部采用交流供电方式，经 AC/DC 变换，提供给仪器所需电源。同时也可以给内部电池进行充电。为保证在野外能够工作， KT5503 内部有一可充电电池，在无外部电源情况下，可直接使用内部电池维持仪器的正常工作。
各部分功能如下：
-
外接电源插座：
KT5503 提供了一个交流开关电源，外接交流电源的电压范围为 105-265V ，频率范围为 50Hz-60Hz 。在使用外接电源时，请按照该要求接入相应电源。
-
电源开关：
使用外接电源、内部电池时，开关放置在 “开” 位置，开关放置在 “关” 位置，同时插上外接交流电源，可对内部电池进行充电。当仪器不用或充电结束时，请将开关放置在“ 关 ”位置，并拔去外接电源插头。
-
欠压指示：
当内部电池电压值低至（约≤ 18V 时）影响仪器的正常工作时，“欠压”欠压指示灯将点亮（红色）。提示电池电压不足，需要立即充电。如果要对内部电池充电，请将电源开关放置在 “ OFF- 关 ” 位置，此时充电适配器充电指示灯点亮（红色），表示正在对内部电池进行充电，当变为绿色时，代表充电过程完成。
-
背光设置键：
LCD 在光线不好的情况下，为保证能够看清显示，按一 下该键，将点亮背光指示灯。为节约用电，背光指示灯持续
30 秒左右，将自动熄灭，可再按一下该键，继续点亮 30 秒；
-
被测传感器输入：
KT5503 提供了三种可选择的传感器信号输入类型，分别为：
PE
：电荷输出型加速度传感器（接
PE
输入端）
;
IEPE ： IEPE 电压型输出加速度传感器（接 IEPE 输入端）， IEPE 工作方式时， KT5503 将提供 4mA/24V 激励电源，提供给 IEPE 传感器 ;
V: 电压输出型传感器（接 V 输入端） .
以上三种方式，只能选择一种处于工作状态，由 TYPE 键进行输入类型切换。
-
传感器类型选择：
“类型”键用来选择 LCD 显示的输入传感器类型。按类型，将在 REF 、 PE 、 IEPE 、 V 四种输入方式中循环显示：
REF ：此时 LCD 显示的频率和幅度为内置的标准加速度传感器的输出值，实际振动台实际振动数值。如图所示，此时振动量为 100Hz,5.0m/s2 ；
PE ： LCD 上行字符显示的 PE 表示此时选择的是电荷输出型加速度传感器，（信号从 INPUT 的 PE 端输入），振动频率是 100Hz 。 LCD 下行字符显示 A 代表此时选择的是加速度， 105pC 代表被测传感器输出的电荷量的大小。如果此时标准振动量是 5.0m/s2 ，就可以计算出该传感器在 100Hz 下的灵敏度为 105pC/5.0m/s2, 即 21 pC/m/s2.
IEP ： IEP 是 IEPE 的简写。 LCD 上行字符显示的 IEP 表示此时选择的是 IEPE 电压输出型加速度传感器，（信号从 INPUT 的 IEP 端输入），振动频率是 100Hz 。 LCD 下行字符显示 A 代表此时选择的是加速度， 105mV 代表被测传感器输出的电压量的大小。如果此时标准振动量是 5.0m/s2 ，就可以计算出该传感器在 100Hz 下的灵敏度为 105mV/5.0m/s2, 即 21 mV/m/s2.
V ： V 是 Voltage 的简写。 LCD 上行字符显示的 V 表示此时选择的是电压输出型加速度传感器，（信号从 INPUT 的 V 端输入），振动频率是 100Hz 。 LCD 下行字符显示 A 代表此时选择的是加速度， 105mV 代表被测传感器输出的电压量的大小。如果此时标准振动量是 5.0m/s2 ，就可以计算出该传感器在 100Hz 下的灵敏度为 105mV/5.0m/s2, 即 21 mV/m/s2. 电压输出型传感器如电容式加速度传感器、压阻式加速度传感器等，配接这类传感器时需要给这些传感器外接供电， V 端不提供激励电源。
-
振动频率选择：
通过 “频率调节” 键切换，确定输出振动的频率范围在 10Hz~10kHz, 连续可调。频率调整由 “频率调节”“—， + ” 按键完成 , 细调至所需频率点上。
-
振动幅度调节：
通过 “幅度调节” 旋钮 , 可以连续调节振动输出的幅度。为保证仪器正常工作，输出的幅度请按仪器大允许的输出幅度进行调节，如果过大，会引起输出波形的失真，影响测试精度。振动台输出幅度的大小与负载和频率均有关系。每次使用完，务必把 “幅度调节” 旋钮调至小。
-
模式选择：
KT5503 内置了双积分电路，可以将标准的振动加速度通过二次积分显示出相应的速度和位移值，以方便对速度、位移等类型传感器的校准。按 Mode 键， LCD 显示将在 A （加速度）、 V （速度）、 D （位移）切换。
