1．

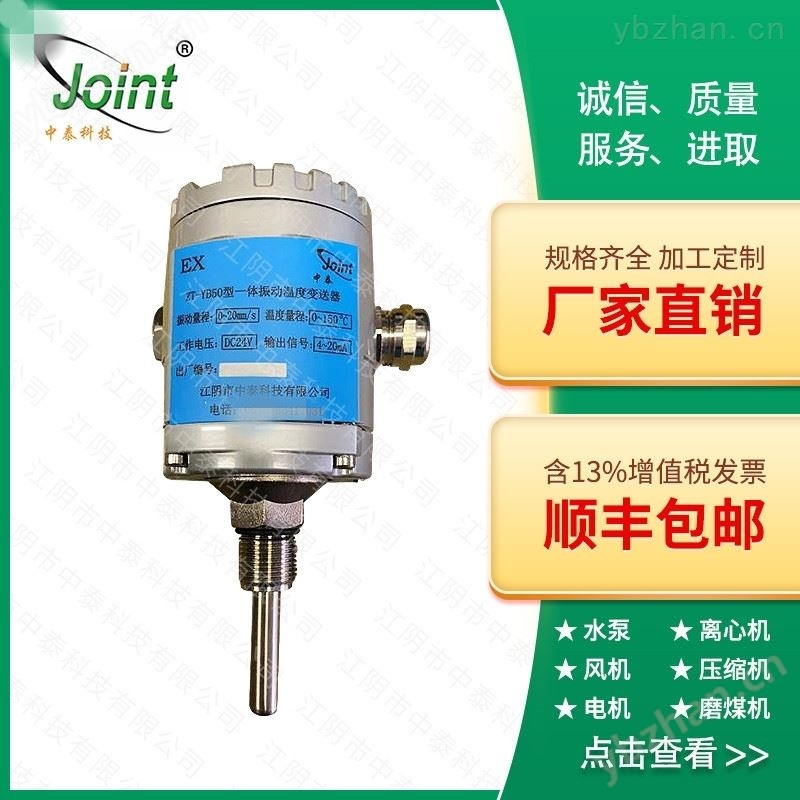

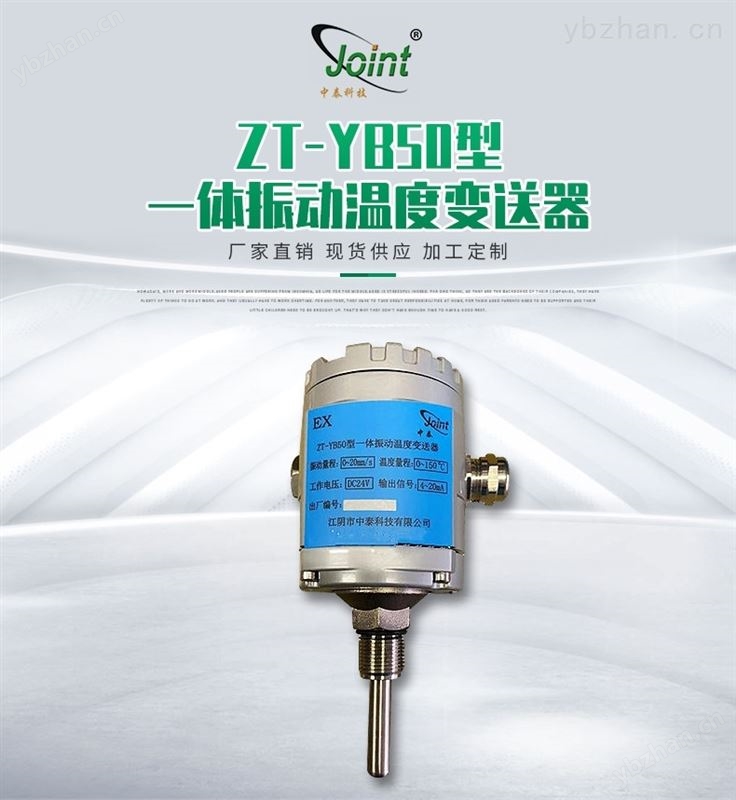

一体振动温度变送器
简介
该变送器内置
1
个振动传感器和一个温度传感器,可测垂直方向的振动和温度,安装方便，可与计算机、PLC、DCS等设备连接。
2．
一体振动温度变送器
技术参数
● 振动量程：0～
2
0
m
m
/s
● 温度量程：0
℃
～150
℃
● 频率响应：
10
～ 500 Hz
● 自振频率：10Hz
● 电流输出:
振动:4～20mA
温度:4～20mA
● 输出阻抗：≤500Ω
● 工作电压：DC24V
● 大加速度：10g
● 测量方向：垂直和水平
● 使用环境：温 度 -30
℃
～60
℃
相对湿度 ≤90%
● 外形尺寸：铝合金，72×132mm
● 重 量: 约450g
● 安装螺纹：M20×1.5×20mm(长度)
3．安 装
● 安装位置：垂直或者水平安装于被测振动点上
4
．
接线说明
●
振动二线制
：
红线— DC24V，蓝线—
4～20mA
输出端
● 温度二线制 ： 黄线— DC24V，绿线— 4～20mA 输出端
5 ． 选型指南
● ZT-YB50 — A□□—B□□—C□□ —D □□
工作电压： A□□
01：DC24V *
振动 量程 ： B□□ （垂直或水平）
0 1： 0～ 2 00um 02: 0～ 2 0 m m /s *
0 2： 0～500um 04: 0～ 5 0 m m /s
温度量程： C□□
0 1： 0 ℃ ～150 ℃ *
0 2： -5 0 ℃ ～ 15 0 ℃
电流输 出 ：D □□
01： 4～20mA *
02： 1 ～ 5V
图片仅供参考，具体以实物为准。
无特殊要求，厂家按*项生产
如有特殊要求，请与我公司联系。
