一、超声波污泥界面仪/泥位计概述：
济宁恒通超声波污泥界面仪/超声波泥位计 （以下简称仪表）是带微处理器的在线 泥水测距 仪。 在污水处理的沉淀池、二沉池、污泥浓缩池的污泥界面测定；自来水厂沉淀池的泥位测定，给水厂（沉淀池）、洗砂厂（沉淀池）、电力（灰浆沉淀池）的泥位测定 。
二、 超声波污泥界面仪/泥位计 结构特征和工作原理：
2.1结构特征

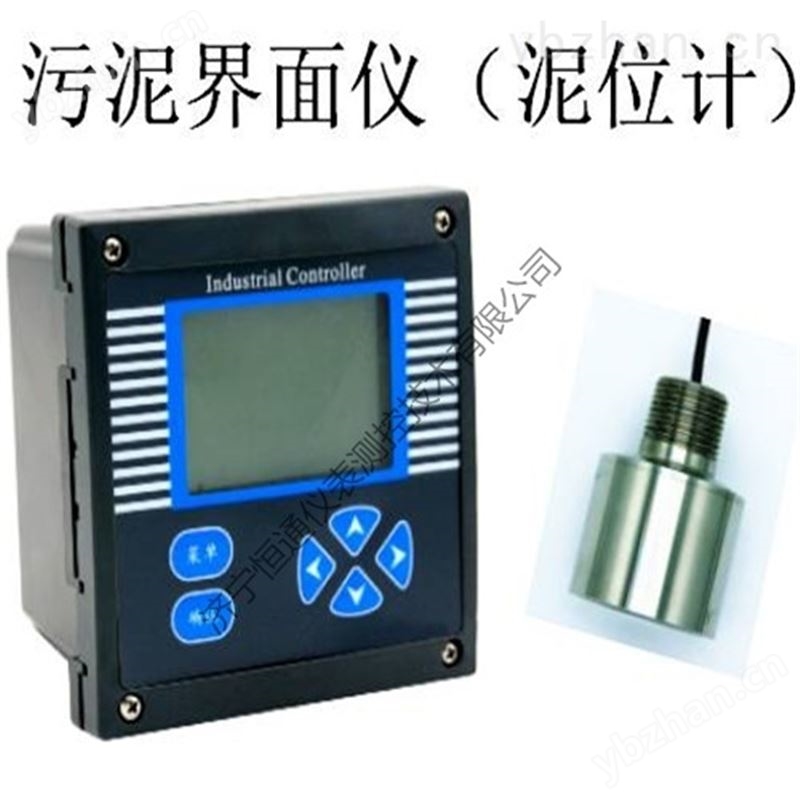

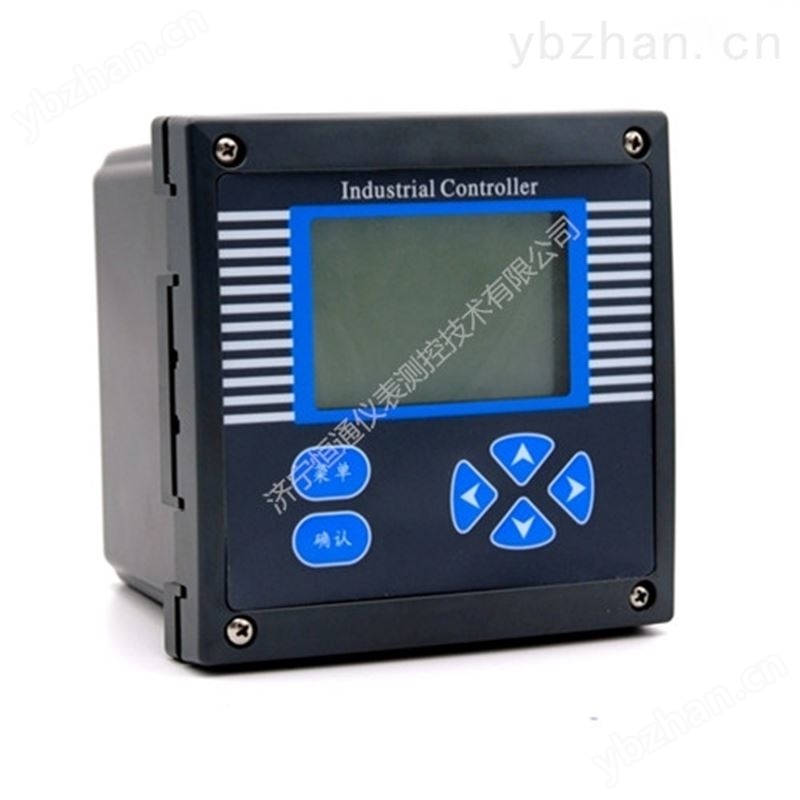

整套测量系统主要由仪表（二次仪表）和 传感器 （一次表）两部分组成。
2.2工作原理
济宁恒通超声波泥水界面测量是由安装在水中的超声波传感器，向被水下泥表面发射一束超声波脉冲，此脉冲信号遇到泥水面后反射回来，能再被传感器接收到；从超声波发射到重新被接收，其时间与传感器到被测物体表面的距离成正比；仪表检测出该时间，并根据当前温度（传感器测量）水下的声速，计算出被测物体表面至传感器的距离（即空间距离），再进一步换算出液位值。液位表面的空水下距离W与声波的行程时间T成正比：W=V×T/2（其中V为声波水中速度）。用户自设定探头到池底的高度H，仪表自动将脉冲行程时间T换算成相应的空间距离值W，再计算出H减W的差值即为测量的值L。
三、 超声波污泥界面仪 技术参数：
- 测量范围： 泥 位： 0 .2 ～ 12m；
温 度：0～ 5 0.0℃；
（ 2 ） 温度补偿 ： 自动或人工补偿；
（ 3 ）分辨率： 泥 位 ： 0.01m ；
温 度：0.1℃；
（ 4 ）基本误差： 泥 位:±1%F.S ； 温度：±0. 5 ℃；
（ 5 ） 流速要求：≤3m/S；
（ 6 ） 2路 电流输出： 0/4 ～20mA(负载电阻＜750Ω)；
（7）通讯输出：RS485 MODBUS RTU；
（ 8 ） 三 组继电器控制触点： 3A 240VAC， 3 A 28VDC或120VAC；
（ 9 ）供电电源 （ 选配 ） ： 85 ～ 265 VAC±10%,50±1Hz，功率≤3W；
9 ～ 36 VDC，功率：≤ 3 W；
（ 10 ）仪表外型尺寸： 144 × 144 ×1 18 mm；
（1 1 ）仪表安装方式：盘装 、 壁挂、管道式 ；
安装开孔尺寸： 138 × 138 mm；
（ 12 ） 防护等级：IP65；
（1 3 ）仪表重量：0. 8 kg；
（1 4 ）仪表工作环境：
环境温度：-10～60℃；
相对湿度：不大于90%；
除地球磁场外周围无强磁场干扰 。

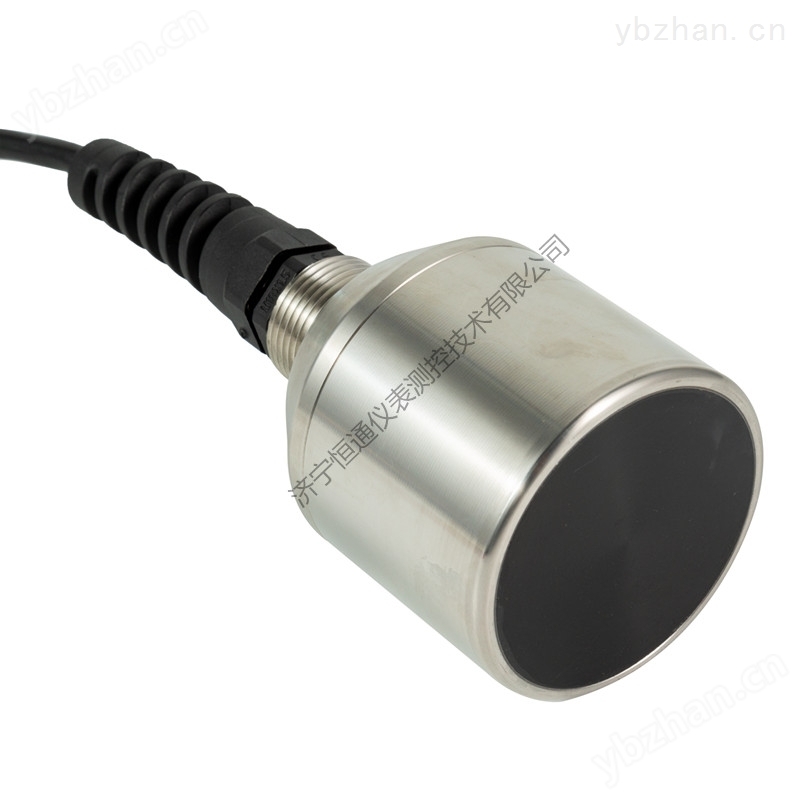

（ 15 ） 传感器技术参数：
外壳材质：316不锈钢 ；
连接线缆： 4芯 防水线缆 ；
安装方式： 浸入式 ；
过程连接： NPT 3/4 ；
外形尺寸：Φ 65 × 85 mm ；
介质压力：≤ 0.3 bar ；
信号线缆： 标配10米；
防护等级：IP68 ；
工作温度：0 ～ 5 0℃ 。
四、 超声波污泥界面仪 功能特性：
⊙ 全智能、多功能、测量性能高，环境适应性强；
⊙ 多参数同时显示， 泥位 值、输出电流、时间、继电器状态；
⊙ 两 路4-20mA输出、继电器高、低报警控制输出、 清洗输出、 RS485 通讯 输出
等各种变量输出 ； RS232上传功能；
⊙ 清洗维护非常简单；
⊙ 自设密码：用户可以自设或修改密码，以免无关人员进入造成误操作；
⊙ 数据记录功能，可存储11万个数据，存储间隔可设置。
五、安装与电气连接：
仪 表 应选择安装在室内或有防护装置的位置，周围不得放置易燃易爆物品。仪 表 安装位置应选择便于用户及安装维护人员阅读 仪表 铭牌、屏幕信息，便于使用、维护及检修的地方。
所有电力和管道连接必须符合国家和地方标准。仪表电源前端必须安装绝缘开关或者电路切断开关。
为了安全和避免外部信号对仪器造成干扰，仪表电源线应接在相应规格、带有地线标志、符合电器标准的插座内，且地线须确保良好接地。
