U形液体压差计

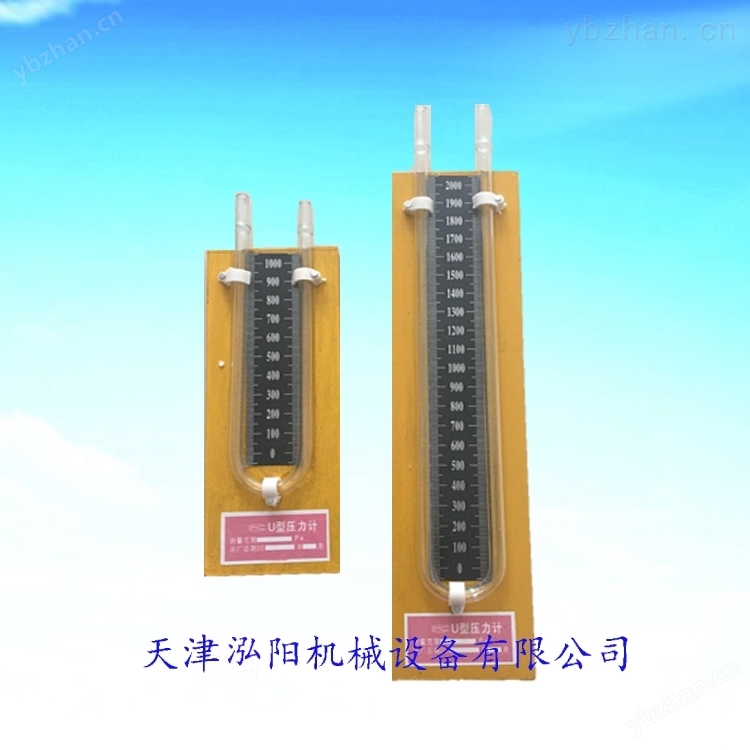

液体压差计，U型压力计，U型管压力计结构简单，直观，耐用，操作简单等优点在大专院校和科研实验室以及工矿企业生产设备现场有着非常广泛的应用。U型管压力计是一个里面装有液体（水，水银或酒精等）的U型玻璃管，固定在一块板面上，板面上有毫米刻度的标尺。可测小于0.1Mpa压力的正、负压力和压差,液体压差计。
U形液体压差计
一、工作原理：当U型管压力计没有与测压点连通前，U型玻璃管内两侧的液面在零刻度线处相平。当U型管的一端与测压点连通后，U型管内的液面会发生变化。若与测压点连通一侧的液面下降，说明测压点处的压力为正压，反之则为负压。〖隆拓提示〗若U型管压力计的两端分别连通两个测压点，还可测量两个测压点之间的差压。
|
规格 型号 |
量程KPa |
分度值 KPa |
工作环境 |
较大量度 |
长度 |
价格 |
|
|
温 度 |
湿 度 |
||||||
|
BYY-10 |
0-1.0 |
0.01 |
-5～35℃ |
≤85% |
0.13 |
180mm |
120.00 |
|
BYY-20 |
0-2.0；±1.0 |
0.26 |
350mm |
150.00 |
|||
|
BYY-30 |
0-3.0 |
0.39 |
460mm |
180.00 |
|||
|
BYY-40 |
0-4.0；±2.0 |
0.52 |
550mm |
220.00 |
|||
|
BYY-50 |
0-5.0 |
0.65 |
680mm |
260.00 |
|||
|
BYY-60 |
0-6.0；±3.0 |
0.78 |
800mm |
280.00 |
|||
|
BYY-80 |
0-8.0；±4.0 |
1.50 |
1000mm |
300.00 |
|||
|
BYY-100 |
0-10.0；±5.0 |
1.31 |
1200mm |
350.00 |
|||
|
BYY-120 |
0-12.0；±6.0 |
1.57 |
1500mm |
390.00 |
|||
|
BYY-160 |
0-16.0；±8.0 |
2.10 |
1800mm |
420.00 |
|||
|
BYY-200 |
0-20.0；±10.0 |
2.62 |
2200mm |
450.00 |
|||
|
压力单位换算：1Kpa=7.6mmHg=10.2cmH2O； |
|||||||
二、压力大小可由下式计算：P=hρg
上式中：
P — 被测压力数值
h — 两侧的液面差值(mm)
ρ—工作液体的密度(g/cm3) 纯水在20℃时,ρ=1.0(g/cm3)
g — 当地重力加速度(m/s2) 一般取9.8(m/s2)
三、液体压差计成套性：
1、液体压差计 1台
2、优质硅胶管（科研级） 1米
