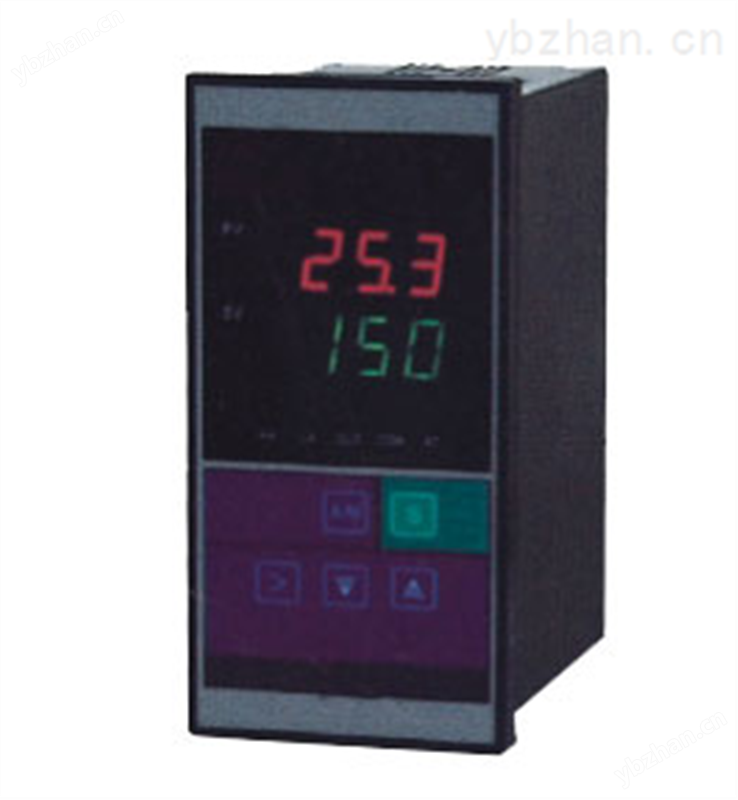

智能多路巡检控制仪 WP-MS80用途说明
LED-WP系列多路巡检控制仪用于工业控制系统多测量点的巡回检测、显示和报警。
智能多路巡检控制仪 WP-MS80主要特点
可选择各输入通道统一报警控制输出（或统一变送输出）或各输入通道分别报警控制输出（或分别变送输出）
各通道统一报警控制输出并且可选择报警带记忆（任一通道报警未解除将一直报警直至所有通道均无报警）或报警无记忆（巡回至有报警通道时输出报警，巡回至元报警的通道时则不报警）。
特殊型号或要求的，请提供分度号或参考标准，定货时说明。
控制作用：
| 代码 | 06 | 07 | 08 | 09 | 14 |
| 控制作用 | 八路巡检 测量显示 |
八路巡检统一控制/报警输出 | 十六路巡检 测量显示 |
十六路巡检统一控制/报警输出 | 三十二路巡检统一控制/报警输出 |
输入类型：
| 选型代码 | 输入类型 | 测量范围 | 选型代码 | 输入类型 | 测量范围 | 选型代码 | 输入类型 | 测量范围 |
| 00 | S | 0~1600℃ | 08 | PT100 | -200~600 | 16 | 4~20mA | -1999~9999d |
| 01 | R | 0~1600℃ | 09 | Cu50 | -50.0~150.0 | 17 | 频率输入 | 0~50KHZ(本页注3) |
| 02 | B | 400~1800℃ | 10 | 0~5V | -1999~9999d | 18 | 全功能输入 | -1999~9999d |
| 03 | K | 0~1300℃ | 11 | 1~5V | -1999~9999d | 19 | 0~5V开方 | -1999~9999d |
| 04 | N | 0~1000℃ | 12 | 0~100mV | -1999~9999d | 20 | 1~5开方 | -1999~9999d |
| 05 | E | 0~900℃ | 13 | 35~400Ω | -1999~9999d | 21 | 0~10mA开方 | -1999~9999d |
| 06 | J | 0~1000℃ | 14 | 0~10mA | -1999~9999d | 22 | 0~20mA开方 | -1999~9999d |
| 07 | T | 0~400℃ | 15 | 0~20mA | -1999~9999d | 23 | 4~20mA | -1999~9999d |
注1：仪表一般为输入同一类型信号，如需各通道输入不同的信号，请在订货时详细注明各通道的输入信号类型。
注2：统一控制/报警输出：即仪表所有通道共用一个（或两个）报警输出继电器，或所有通道共用一组变送控制输出。统一控制/报警输出仪表分以下两种警报方式（无特殊说明提供不带报警记忆的仪表）。
- 不带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出关闭。
- 带报警记忆功能：巡测至当前通道时有报警则输出报警，巡测至下通道如无报警则报警输出继续，直至所有通道均无警报方停止输出。
- 分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警，报警输出互相独立。或各测量通道均有一组相互独立的谈判控制输出。当输入通道》8、≤16时，可选择上限或下限/路报警输出。
