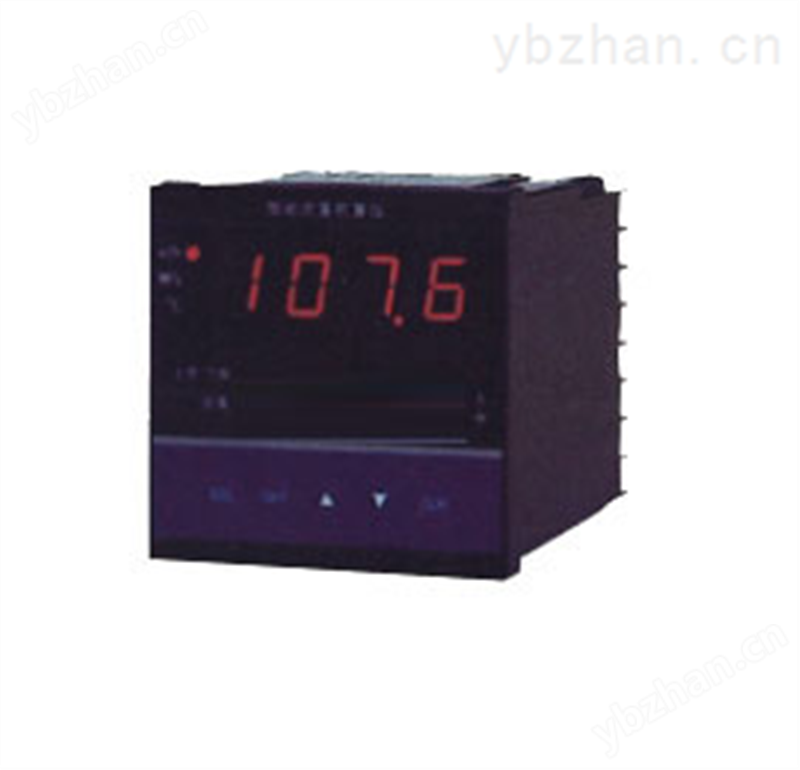

通用型智能显示控制仪表 WP-C70的概述
热电阻、热电偶、标准信号等19种输入信号自由设定，量程显示任意设定、修正。
隔离模拟量变送输出，变送输出范围任意设定、修正。
两路继电器任意组态，可设为上下限、上上限、下下限报警，二位式、三位式控制等。
通用型智能显示控制仪表 WP-C70操作要点
进入PP89菜单，通过设定输入信号及变送输出代码，确定一种符事要求的输入信号和变送输出信号。
进入PP36菜单，确定输入信号对应的显示范围和变送输出范围。
进入PP01菜单，通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警和二位式、三位式控制，满足现场使用要求。
型号命名
| 型号 | 外形尺寸 | 安装开孔尺寸 |
| WP-C10 | 48×48×108 | 44+0.5 ×44+0.5 |
| WP-S40 | 48×96×112(竖式) | 44+0.5 ×92+0.7 |
| WP-C40 | 96×48×112(横式） | 92+0.7 ×44+0.5 |
| WP-C70 | 72×72×112 | 67+0.7 ×67+0.7 |
| WP-C90 | 96×96×112 | 92+0.7×92+0.7 |
| WP-S80 | 80×160×80(竖式) | 76+0.7 ×152+0.8 |
| WP-C80 | 160×80×80(横式) | 152+0.8 ×76+07 |
功能说明
A、19种输入信号任意设置（表1），小数点位置任意设置。
B、显示范围：“-1999~999”，详见表1。
C、4种变送输出信号任选（表2）。
D、2点报警，继电器常开、常闭装态任意设置。
（注WP-C10型只有一个继电器）
E、带DC24V馈电。
F、测量精度：±0.2%FS, ±0.5%FS.
表1
| 代码 | 输入信号 | 显示范围 |
| 00 | T分度号热电偶 | -200~400℃ |
| 01 | R分度号热电偶 | 0~1600℃ |
| 02 | J分度号热电偶 | 0~1200℃ |
| 03 | WRe分度号热电偶 | 0~2300℃ |
| 04 | B分度号热电偶 | 350~1800℃ |
| 05 | S分度号热电偶 | 0~1600℃ |
| 06 | K分度号热电偶 | 0~1300℃ |
| 07 | E分度号热电偶 | 0~900℃ |
| 08 | Pt100分度号热电阻 | -200.0~600℃ |
| 09 | Cu50分度号热电阻 | -50.0~150.0℃ |
| 10 | 0-375Ω远传压力电阻 | 1、量程值下限值在-1999~9999范围内任意设定 1、量程值上限值在-1999~9999范围内任意设定 |
| 11 | 0-75mV直流分流器 | |
| 12 | 0-30mV压力传感器 | |
| 13 | 0-5V标准信号 | |
| 14 | 1-5V标准信号 | |
| 15 | 0-10V标准信号 | |
| 16 | 0-10mA标准信号 | |
| 17 | 0-20mA标准信号 | |
| 18 | 4-20mA标准信号 |
表2
| 变送输出 | 电流输出 | 电压输出 | 变送范围 |
| 00 | 4~20mA | 1~5V | 在-1999~9999范围内任意设置 |
| 01 | 0~10mA | 0~5V |
