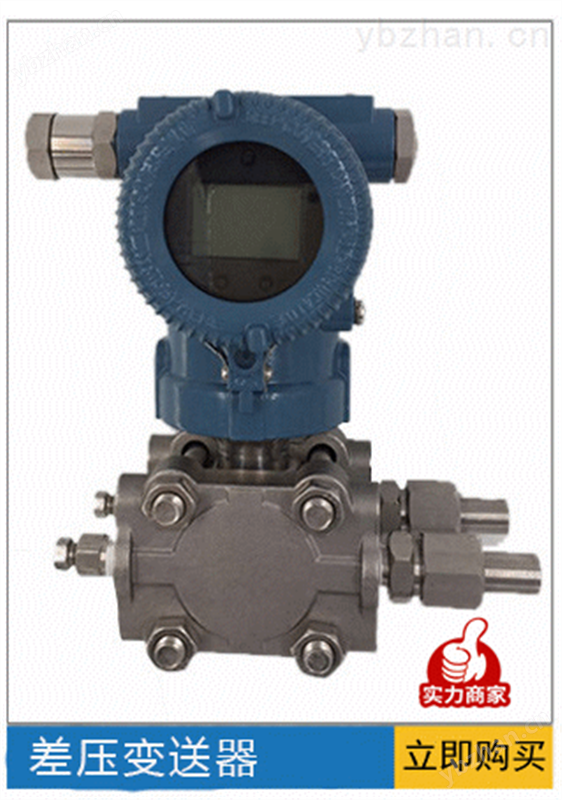

微差压变送器 LED-1151DR用途说明
差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4~20mA.DC信号输出。
差压变送器包括DP型（基型），HP型（高静压）和DR型（微差压）三种类型。以上三类变送器与智能放大板组合，可构成智能型差压变送器，它可通过符合HART协议的手操器相互通讯，进行设定和监控。
HP型高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏，因此能可靠地用于高压系统的差压测量。
DR型差压变送器可以将微小差压转换成4~20Ma.DC信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。
| 微差压变送器 LED-1151DR | 变送器选型代码 | ||||||||||||||||
| 测量 类型 | DR | 高静压差压变送器 | |||||||||||||||
| 2 | 0 -0.125～1.5 | ||||||||||||||||
| 输出信号型式 | F | 4～20mA.DC 模拟放大器，线性输出 | |||||||||||||||
| S | 4～20mA.DC 智能放大器，并采用HART协议通讯 | ||||||||||||||||
接液材料 |
容室和接头 | 排气/排液阀 |
隔离膜片 |
||||||||||||||
| 12 | 碳钢 | 316钢 | 316钢 | ||||||||||||||
| 22 | 316钢 | 316钢 | 316钢 | ||||||||||||||
| 灌充液种类 | 无 B |
硅油 | |||||||||||||||
静压允许值 |
A | 2 | |||||||||||||||
| B | 5 | ||||||||||||||||
| 显示方式 | M1 | 线性指示表 0～100％刻度 |
|||||||||||||||
| M2 | 平方根指示表 0～10刻度 | ||||||||||||||||
| M4 | 数显指示表 0～100％刻度 | ||||||||||||||||
| 支架形式 | B1 | 管装弯支架 （安装管φ60） | |||||||||||||||
| B2 | 板装弯支架 | ||||||||||||||||
| B3 | 管装弯支架 （安装管φ60） | ||||||||||||||||
| 排气/排液阀位置 | D1 | 排气/排液阀装在容室侧面的上部 | |||||||||||||||
| D2 | 排气/排液阀装在容室侧面的下部 | ||||||||||||||||
| 隔爆型 | d | 隔爆型，防爆标志 Exd Ⅱ BT4-6 |
|||||||||||||||
| LED-1151 | DR | 2 | F | 12 | A | M1 | B2 | 0～0.4KPa 选型举例 | |||||||||
