Setra西特205腐蚀性气体压力变送器
适用于腐蚀性液体或气体▲
表压和压力 PSI 量程 ▲
西特 （Setra） Model 205 是专为精确测量与不锈钢相容的气体或液体压力而设计的压力传感
器。输出直流信号不需要另外附加信号与调节器，并且具有的稳定性，高精度和快速动
态响应等优良性能。可靠的电路，以及西特专力的可变电容传感技术，使 Model 205 结构设
计简洁。一片 17-

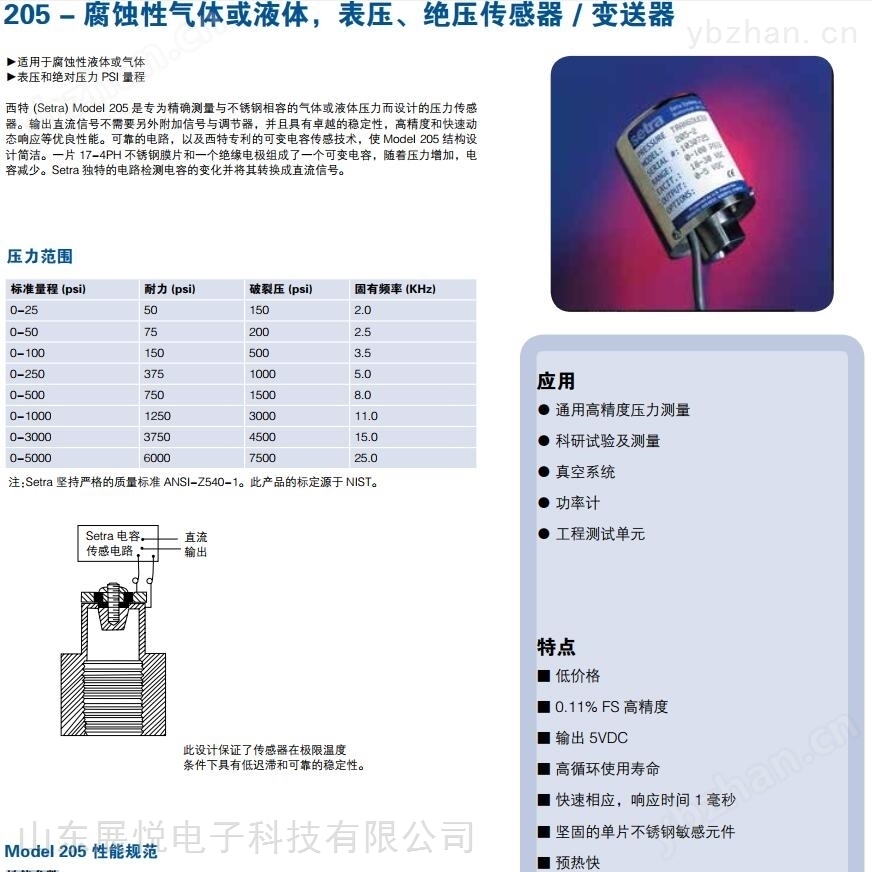

Setra西特205腐蚀性气体压力变送器 Setra西特205腐蚀性气体压力变送器
Setra
西特
205
腐蚀性气体或液体，表压、绝压传感器
/
变送器
适用于腐蚀性液体或气体
▲
表压和压力
PSI
量程
▲
西特
(Setra) Model 205
是专为精确测量与不锈钢相容的气体或液体压力而设计的压力传感
器。输出直流信号不需要另外附加信号与调节器，并且具有的稳定性，高精度和快速动
态响应等优良性能。可靠的电路，以及西特专力的可变电容传感技术，使
Model 205
结构设
计简洁。一片
17-4PH
不锈钢膜片和一个绝缘电极组成了一个可变电容，随着压力增加，电
容减少。
Setra
*的电路检测电容的变化并将其转换成直流信号。
应用
● 通用高精度压力测量
● 科研试验及测量
● 真空系统
● 功率计
● 工程测试单元
特点
■ 低价格
■ 0.11% FS 高精度
■ 输出 5VDC
■ 高循环使用寿命
■ 快速相应，响应时间 1 毫秒
■ 坚固的单片不锈钢敏感元件
预热快
■ 本质安全（可选）
■ 符合 CE 标准
性能参数
精度 RSS*（恒温） ±0.11% FS
非线性（BFSL） ±0.10% FS
迟滞 0.05% FS
非重复性 0.02% FS
温度影响 **
补偿范围 -1~+65℃
零点漂移 ±0.036%FS/℃
量程漂移 ±0.027%FS/℃
预热漂移 ±0.5% FS（5 分钟后剩余 ±0.1%FS）
响应时间 1ms
静态加速度影响 0.05 psi/g
工作温度 * -18~+79℃
存储温度 -54~+121℃
振动 2g，5-500Hz
冲击 50g
加速度 蕞大 10g
机械参数
;
壳体
不锈钢
电气连接 2 英尺多芯电缆
压力接头 1/4"-18 NPT 内螺纹
重量 4 盎司
电气参数
电路 4 线（ +Exc ， -Exc ， +Out ， -Out ）
激励 18~30 VDC
输出 * 0~5VDC**
输出阻抗 400Ω
输出噪声
100
微伏（均方根值）
（
0-10KHz
）
