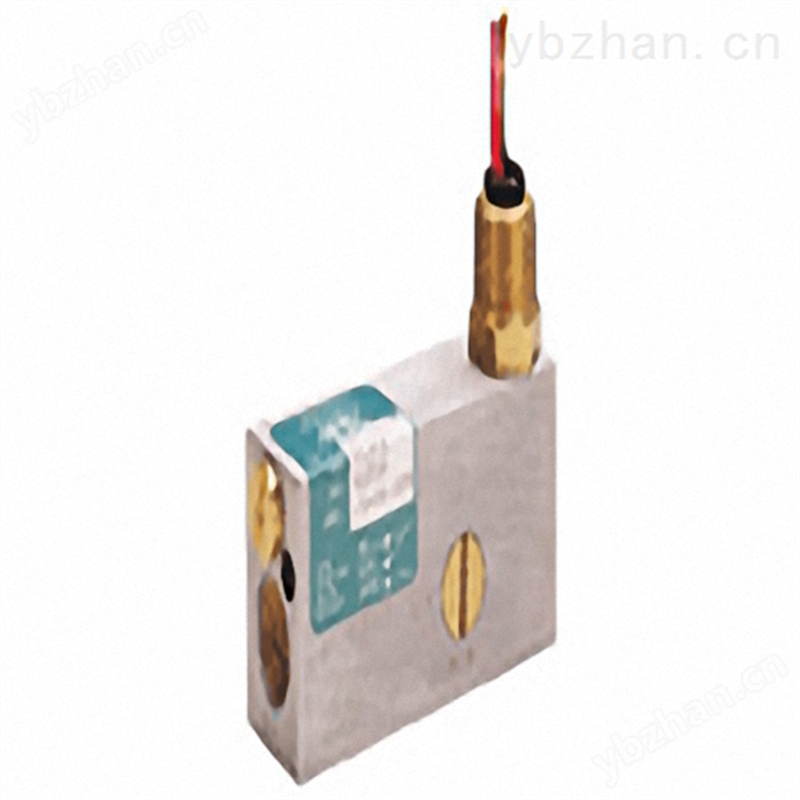

外部可调型流量开关GEMS 捷迈
流速设置： 液体：从 0.5GPM 到 20.0GPM
气体：见下面的气体流量调节范围
接口： 1/2″ NPT
主要结构材质： 黄铜或不锈钢
设置类型： 可调式
外部可调型流量开关GEMS 捷迈外部可调型流量开关GEMS 捷迈
FS-10798 系列－外部可调型流量开关，适用于水、油和气体
流速设置： 液体：从 0.5GPM 到 20.0GPM
气体：见下面的气体流量调节范围
接口： 1/2 ″ NPT
主要结构材质： 黄铜或不锈钢
设置类型： 可调式
这类外部可调型流量开关是下列应用的理想选择：在冷却液流量故障时保护机床
设备；在润滑剂较少时保护轴承；或确保适当的空气流量。
FS-10798
系列产品
工作压力高达
1000PSIG,
具有很宽的流量设置范围，同时具有极低的压损和极
高的重复性。
采用－普通的平头螺丝刀，就可很方便到进行现场调节。现场校准后，为防止擅
自改动，可将调节部分用螺丝锁紧。
空气
/
气体调节范围
水或油流量设备不能用于空气
/
气体。
FS-10798
气体流量设备具有一特殊的冲
撞缓冲活塞，以确保可靠性。流量调节范围都是对于空气应用而言的，对于其他
气体，调节范围会随气体密度发生变化。欲了解更为详细的信息，请向工厂咨询。
*
管道压力小为
5PSI
。
U.L.
认证－文件号为
E31926
CSA
列入－文件号为
LR30200
U.L.
认证－文件号为
E183954
性能参数
接液材质
外壳 黄铜或 316 不锈钢
活塞
黄铜外壳 对于水为聚砜；对于油或气体为黄铜
316 不锈钢外壳 316 不锈钢
弹簧 316 不锈钢
O 型圈 Viton®
其他接液部分 环氧树脂
工作压力
耐压
1000 PSIG
2500 PSIG
破裂压 5000 PSIG
工作温度
黄铜或不锈钢活塞 -20oF to + 300oF (-29oC to +148.9oC)
聚砜活塞 -20oF to +225oF (-29oC to +107.2oC)
重复性 1% Max
设定点精度 ± 10% Max
设定点偏差 15% Max
开关 * SPDT, 20 VA
接口 1/2 ” NPT
电气联接 No.十八AWG,24 ″长，聚合物导线
* 详情参见 P37 的“电气数据”。
空气 / 气体调节范围
水或油流量设备不能用于空气 / 气体。 FS-10798 气体流量设备具有一特殊的冲
撞缓冲活塞，以确保可靠性。流量调节范围都是对于空气应用而言的，对于其他
气体，调节范围会随气体密度发生变化。欲了解更为详细的信息，请向工厂咨询。
* 管道压力小为 5PSI 。
U.L. 认证－文件号为
E31926
CSA 列入－文件号为
LR30200
U.L. 认证－文件号为
E183954
外型尺寸
带有防拉伸导线
带有 1/2 ″ NPT 导管连接器
性能参数
接液材质
外壳 黄铜或 316 不锈钢
活塞
黄铜外壳 对于水为聚砜；对于油或气体为黄铜
316 不锈钢外壳 316 不锈钢
弹簧 316 不锈钢
O 型圈 Viton®
其他接液部分 环氧树脂
工作压力
耐压
1000 PSIG
2500 PSIG
破裂压 5000 PSIG
工作温度
黄铜或不锈钢活塞 -20oF to + 300oF (-29oC to +148.9oC)
聚砜活塞 -20oF to +225oF (-29oC to +107.2oC)
重复性 1% Max
设定点精度 ± 10% Max
设定点偏差 15% Max
开关 * SPDT, 20 VA
接口 1/2 ” NPT
电气联接 No.十八AWG,24 ″长，聚合物导线
* 详情参见 P37 的“电气数据”。
5PSIG 的管道 * 大约 1 到 75SCFM
100PSIG 的管道 大约 3 到 160SCFM
工作原理
在设备内部的主要流量通道上，有一外部可调的叶片。带有磁铁的活塞位于支路
流量室中。调节叶片周围流量所引起的压力差，会使带有弹簧的活塞移位，
从而
使密封的
SPDT
簧pian
开关产生动作。
订购指南－标准型号
根据所需要的媒质、活塞材料和电气联接来选择产品型号。
媒质 材料 部件号
外壳 活塞 带有导线 带有 1/2 ″导管连接
液体 黄铜 黄铜（油） 61205 49073
聚砜（水） 25357 25363
316不锈钢 25358 25364
气体 黄铜 25359 25365
316不锈钢 25360 25366
注 :
1. 温度变化会轻微地影响上面所列出的标准水或气体的流量设置。油的流量设置会随温度和粘度而改
变。
2. 建议采用 50 微米过滤器。
- 库存产品
典型压降
0.5 GPM
10 GPM and 20 GPM
FS-10798 系列开关都通过了 U.L. 认
证，对于 I ，类， 2 区， A 、 B 、 C 、 D
组的危险场所。
