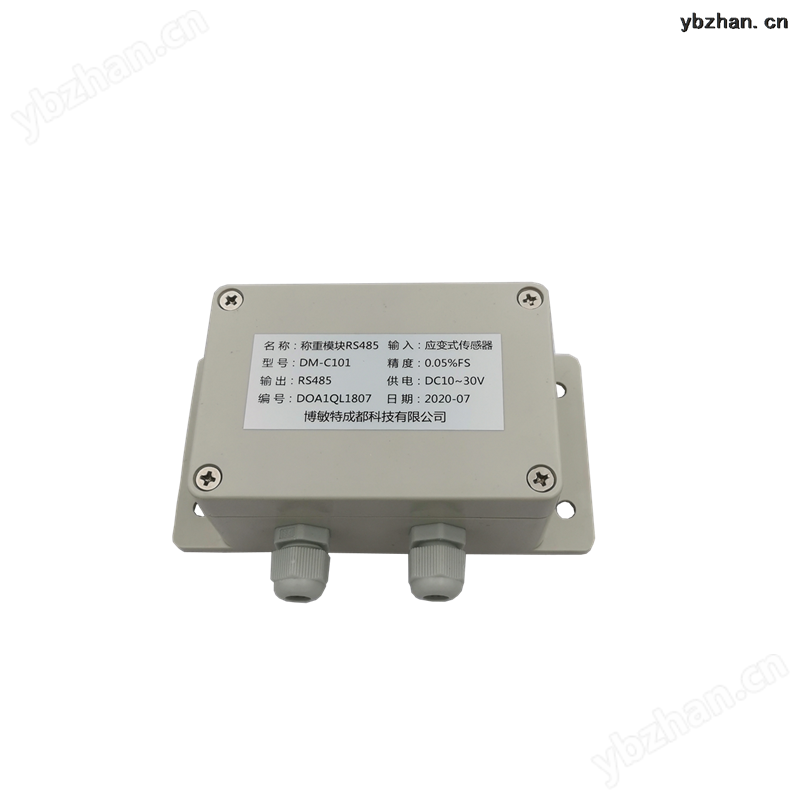

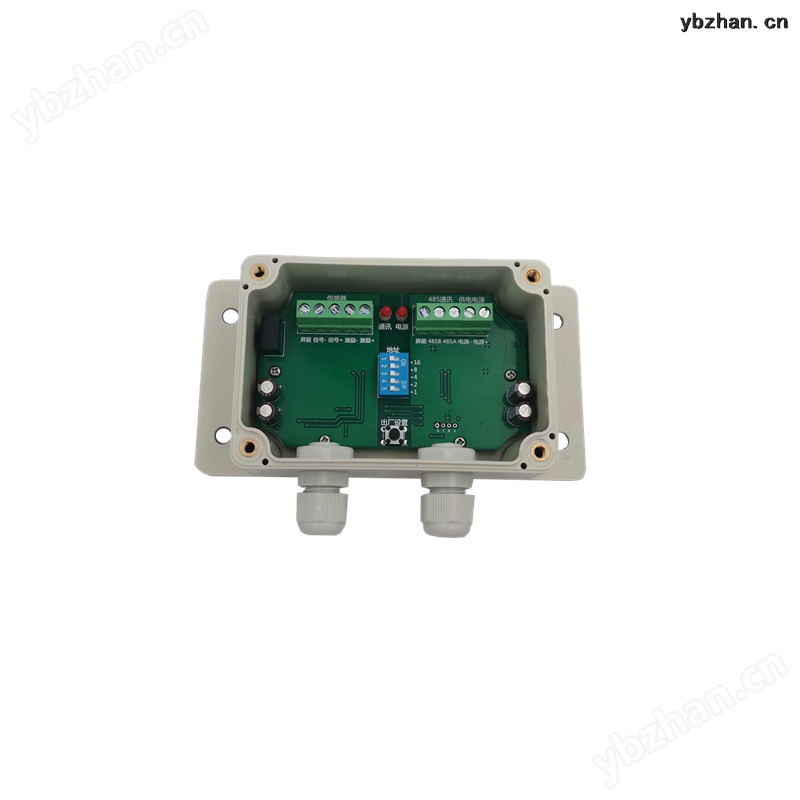

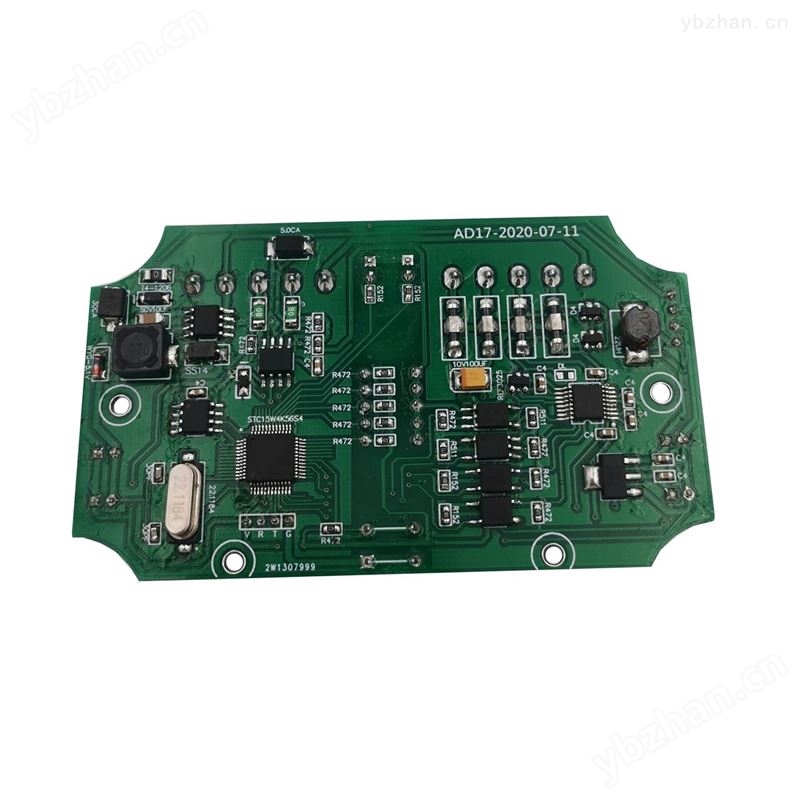

一、 称重采集模块RS485 图片展示
二、 称重采集模块RS485 概述
DM-C101 称重模块是电阻式应变测力称重传感器，实时测量并通过RS485通讯传输给PLC或上位机等软件，采集端与电源端隔离，用于大型配料称重系统、提高生产效率。该产品采用进口20位AD转换器，分辨率高、温漂小，电源输入、信号输入、相互隔离，有效抑制各种串模和共模干扰，提高产品的稳定性可靠性。
三、 称重采集模块RS485 功能特点
传感器激励电压：DC5V，大电流100mA，多可接4支350欧的传感器
进口20位AD采集 测量电压范围：±19.5mv
稳定后分辨率：1/10000 显示量程范围：0-99999
高速采样速率：0-100次/秒 采样方法：delta-sigma
通讯接口：RS485通讯接口，标准MODBUS RTU通讯协议
通讯波特率：2400，4800，9600，19200，38400，57600默认9600
四、传感器的连接
本显示器适用所有的电阻应变式传感器。
传感器的输出信号非常微弱，请尽量缩短信号电缆长度，禁止将信号电缆与动力线扎在一起，仪表可能受到干扰。
传感器的走线一定要套金属管，且金属管要可靠接地，金属管主要起屏蔽与防护作用。
传感器自带的电缆不能剪断，传感器与接线端子一定要可靠连接，接触不良将导致数据跳动或不准。
请不要将仪表的激励电压用作它用，否则可能导致仪表显示值跳动。
五、主要技术指标
|
输入 |
安装环境 |
||
|
输入信号 |
mV/ 电阻应变式传感器 |
安装环境： |
切勿在任何存在爆炸的危险场所安装本变送器 |
|
馈 电 |
DC5V/100mA 可同时接4支350Ω传感器 |
安装操作： |
变送器属于精密电子仪器，安装，连接，操作都应十分小心。 |
|
精 度 |
0.05 ％FS 20位AD转换器 |
适用环境： |
温度-10~45℃，湿度：10%~95% 确保变送器有足够的空间以便散热 |
|
速 度 |
1 ～100次/秒 |
安装方式 |
安装孔固定安装过程中请避免剧烈振动和撞击 |
|
接 口 |
485 接口 MODBUS-RTU 通讯协议 |
供 电 |
设备供电为宽压DC10-30V供电，无瞬变 |
|
波 特 率 |
1.20 ～57.60Kbps |
功耗： |
1W |
此称重模块是标准的Modbus协议，可以连接各种PLC（信捷，台达，西门子，松下 的例程），人机界面（威纶通，信捷，MCGS昆仑通态, Samkoon显控，Kinco步科）
六、产品选型
485 称重模块 DM-C101-□□□□
① ② ③ ④
|
① 输入信号类型 |
② 通讯输出 |
③ 馈电 |
④ 供电电源 |
||||
|
代码 |
分度号 |
代码 |
输出类型 |
代码 |
馈电输出 |
代码 |
供电电压 |
|
64 60 |
拉压力传感器 特殊规格 |
S |
RS485 |
0 5 |
无馈电 DC5V |
D |
DC10 ～30V |
备注 ：选型必须完整，没有选到的功能也要填上代码。
选型举例：DM-C101-64S5D

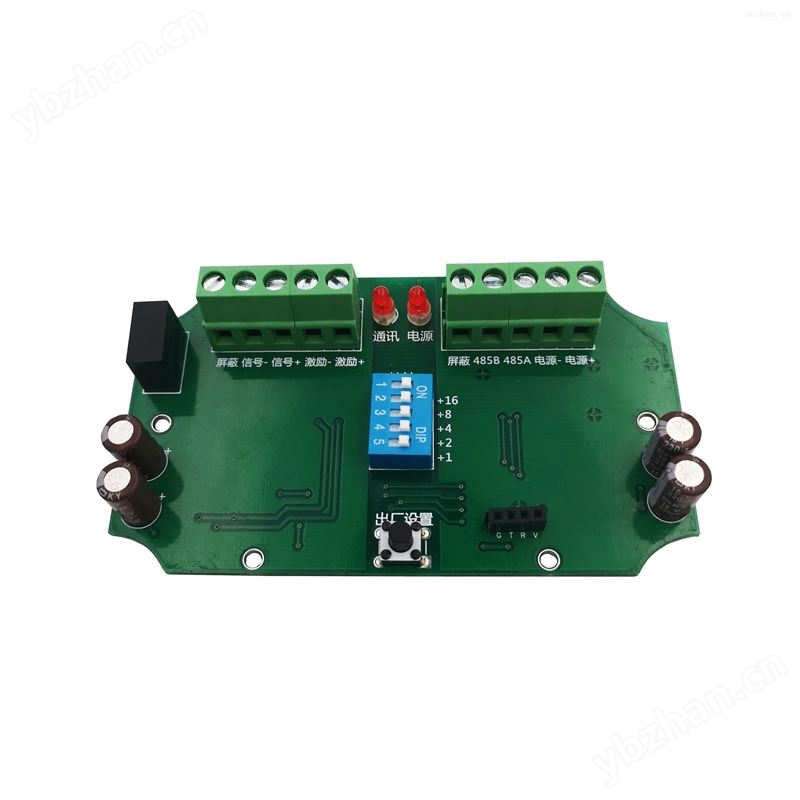

七、端子接线
使用适当的电源线，确认电源线的额定电压或电流都能满足要求，如果不够的话，可能会引起漏电或火灾
特别注意：新系统初次使用或更换了仪表或传感器后，一定要先标定后才能使用
