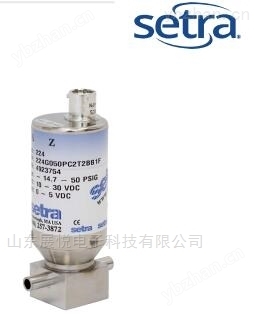

Setra西特224系列压力变送器
Setra 224 型超高纯压力变送器专为要求严苛的特殊气体
监控应用而设计，可满足这类应用在不损害结构完整性、
纯度和性能方面的要求应用于·高纯度气体输送系统·半导体过程工具·制药和生物技术过程，气柜
224
型压力变送器带有易于吹扫的小型流线式传感器腔
室。该传感器拥有优异的机械稳定性和热稳定性，尤其不
会受到气流导致的温度瞬变的影响。感应元件与压力接口
相互隔离，几乎*消除了扭矩效应。
224
型压力变送器优异的机械稳定性和热稳定性主要源自
Setra
砖利的可变电容技术的使用。该传感器整体设计非
常简单，液部件采用
VIM/VAR 316L
不锈钢制造，且表面
钝化抛光至
5 Ra
（蕞大
7 Ra
），确保表面平整
；绝缘电极
板固定在传感器隔膜的中心，与传感器本体构成可变电容。
当压力增大或减小时，电容值也相应变化。传感器会检测
到电容变化，并通过
Setra
*的集成电路将其转换为线
性模拟信号。
224
型压力变送器还可选择多种不同管径，并提供蕞优的
端面密封接口。坚固耐用的结构可确保*安装，并对系
统扭力和焊接效应有高耐受性，让用户安装时无后顾之忧。
224
型变送器能够耐受蕞高达
85
℃
的高温，且在高温下能正
常标定。每个传感器都采用质谱仪进行了
1 x 10
-9
ATM.CC/sec
级别的氦渗漏试验。
超高纯系列产品基于
Setra
成熟的电容传感技术制造，能
提供几乎不受
EMI/RFI
干扰的高精度、稳定的电压或电流
Setra西特224系列压力变送器
Setra 224
型超高纯压力变送器专为要求严苛的特殊气体
监控应用而设计，可满足这类应用在不损害结构完整性、
纯度和性能方面的要求应用于
·
高纯度气体输送系统
·
半导体过程工具
·
制药和生物技术过程，气柜
特性
■
泄露率低
■
VCR
接头
■
易于吹扫的小腔室
■
200PSI/250PSI/3000PSI
·316 L VIM/VAR
不锈钢
·
表面抛光度
7 Ra
·VCR
接头
