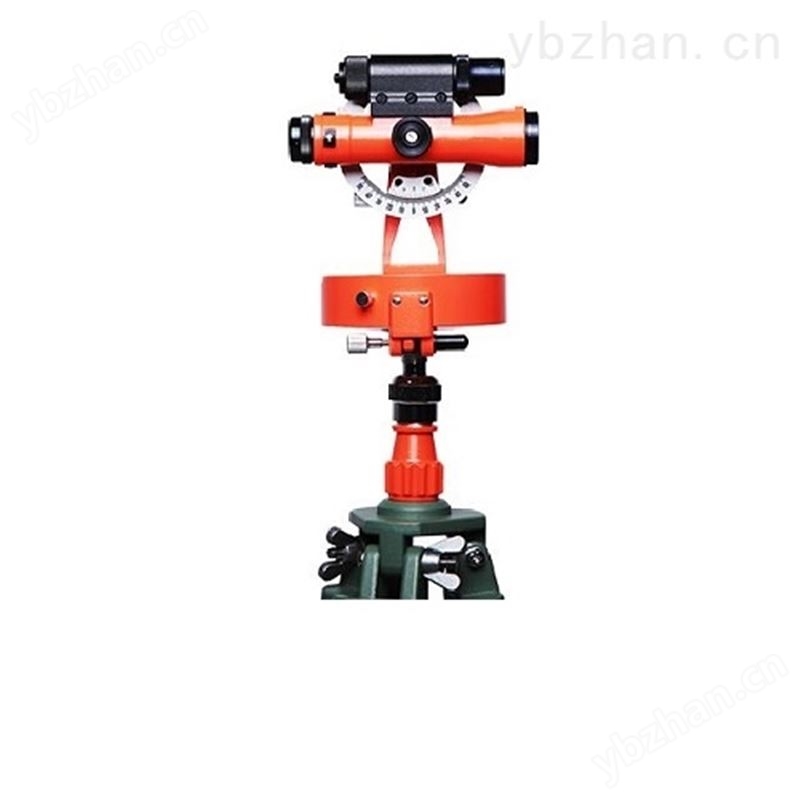

DQL-16J型16倍激光经纬罗盘仪
DQL-16J型16倍激光经纬罗盘仪 具有测量方位角、水平角、垂直角、差、距离等功能，还可进行激光定点、瞄准、指向等工作。主要适用于煤矿井下开门（拉门）标定，掘进巷道的施工指向和测量，广泛应用于矿山开采、森林资源调查、农田水利、土地规划、地形规划、地形测绘等一般工程测量。
仪器结构：

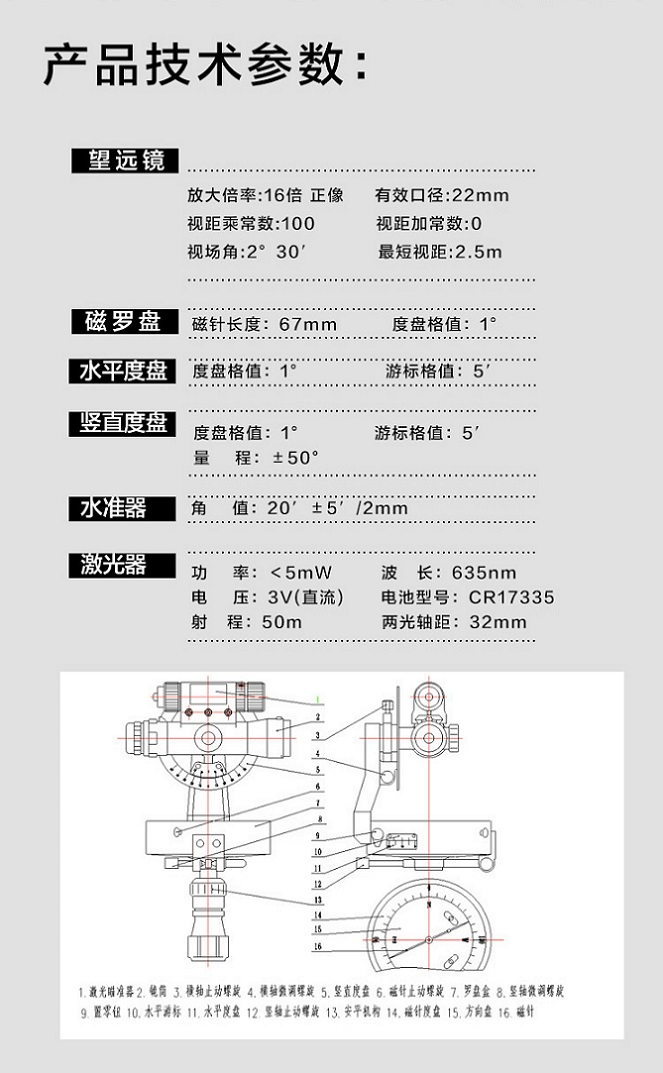

仪器主要由望远镜、磁罗盘组、水平度盘组、竖盘组、安平组和激光瞄准器六部分组成。见图。望远镜2为16倍正像内调焦式，并可在垂直面内作360°回转，内置分划板，可用来瞄准和测距。激光瞄准器顶部中心设有上对中点，适用于矿井以顶部为基准的测量。
磁罗盘组由磁针度盘14、方向盘15和磁针16组成，主要用于磁方位角的测量。
水平度盘组由水平度盘11和游标10组成，主要用于水平角的测量。
竖盘组不仅是望远镜的回转支架而且装有与望远镜同步转动的竖直度盘，主要用于竖直角的测量。
安平机构13是球臼式结构，主要用于与三脚架的连接，并可以随意调节，迅速方便的将仪器安平。
为操作方便，仪器设有横轴止动螺旋3和微调螺旋4，竖轴止动螺旋12和微调螺旋8，用于仪器水平和竖直两个方向的调整。
仪器的保养及注意事项：
使用方法：
1.基本操作：
将仪器稳固的装置在三脚架上，使仪器的上对中点对准矿井顶部的基准，或用三脚架上的垂球尖对准地面基准，并将仪器的各可调部位均处于中间状态，调整安平机构使两水准器气泡居中。
旋转望远镜视度圈，使眼睛清晰地看清分划板十字丝，转动仪器，将望远镜粗瞄准大致瞄准目标或标尺，再调节调焦轮，使之清晰地看清目标。
2.方位测量：
仪器安平后，逆时针旋转磁针止动螺旋6放开磁针，转动仪器，使望远镜分划板竖丝对准目标，待磁针静止后，磁针北极（白色）所指磁针度盘14上的度数即为该目标的方位值，磁针北极所在方向盘15上的区域即为目标所在方向。
3.水平角测量：
仪器安平后，将置零旋钮9扳至0→BACK向上，转动仪器，水平度盘11上的“0”刻线自动与水平游标10的“0”刻线对正，瞄准目标后，将置零旋钮扳置FREE向上，转动仪器，用望远镜瞄准另一目标，从水平度盘上直接读取两目标的水平角，通过游标可以使被测值到5′。
4.竖直角测量：
仪器安平后，调节望远镜，通过分划板横丝瞄准目标后，可以在竖直度盘上直接读取角度，通过游标可以使被测值到5′。
5.距离测量：
将标尺放在目标处，调节望远镜，使之清晰地看清标尺刻度，读取上下夹距丝在标尺上所夹刻度数，乘以视距乘常数即得出仪器到标尺之间的距离。在测量时，为读数方便可少量转动横轴微动螺旋4，使之其中一横丝处于标尺上整数处亦可。
6激光瞄准器的使用：
按动开关按钮，接通电源，镜头射出一束红色激光，再次按下开关按钮，切断电源，激光熄灭。激光束与望远镜光轴平行，两光轴距32mm。
打开激光瞄准器，用望远镜水平瞄准前方一点，光斑在瞄准点上方32mm处，倾斜α角测量时，两光轴距L为：
