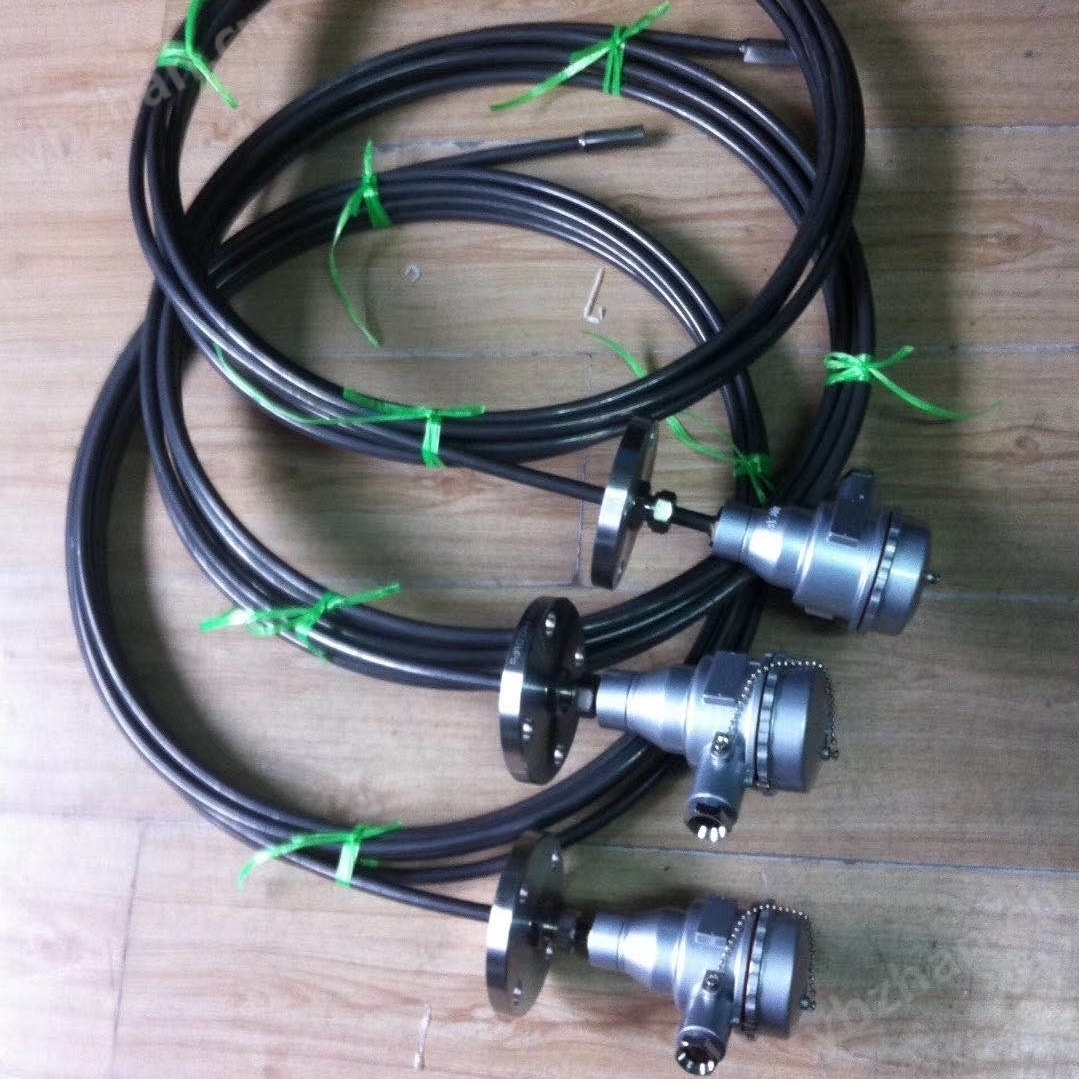

炉管刀刃热电偶采用刀刃式接头直接焊接于炉管表面,适用于石油工业炉管、塔壁表面温度测量。馏塔装置。
1、主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
公称压力：10MPa
2、型号及规格
|
型 号 分 度 号 测温范围℃ 保护管材 料 热响应时 间 规 格 d L WRNK-231D K 0-1000 GH3030 446SS ≤10S Φ8 Φ12.7 1000 1500 2000 3000 |
1)热电偶I级按协议订货；
2)保护管其余材质根据协议订货；
工作原理
当有两种不同的导体或半导体A和B组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为T0 ，称为自由端（也称参考端）或冷端，回路中将产生一个电动势，该电动势的方向和大小与导体的材料及两接点的温度有关。这种现象称为“热电效应”，两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势则称为“热电动势”。
热电动势由两部分电动势组成，一部分是两种导体的接触电动势，另一部分是单一导体的温差电动势。
热电偶回路中热电动势的大小，只与组成热电偶的导体材料和两接点的温度有关，而与热电偶的形状尺寸无关。当热电偶两电极材料固定后，热电动势便是两接点温度t和t0。的函数差。即
这一关系式在实际测温中得到了广泛应用。因为冷端t0恒定，热电偶产生的热电动势只随热端(测量端)温度的变化而变化，即一定的热电动势对应着一定的温度。我们只要用测量热电动势的方法就可达到测温的目的。
