RS232转RS485隔离模块
产品概述：WJ101是维君瑞科技开发的一款工业级RS232转RS485隔离转换器。该隔离转换器用来将RS232信号转换成RS485信号，数据实现透明传输，通讯稳定可靠，适合工业等要求比较高的场合
RS232转RS485隔离模块

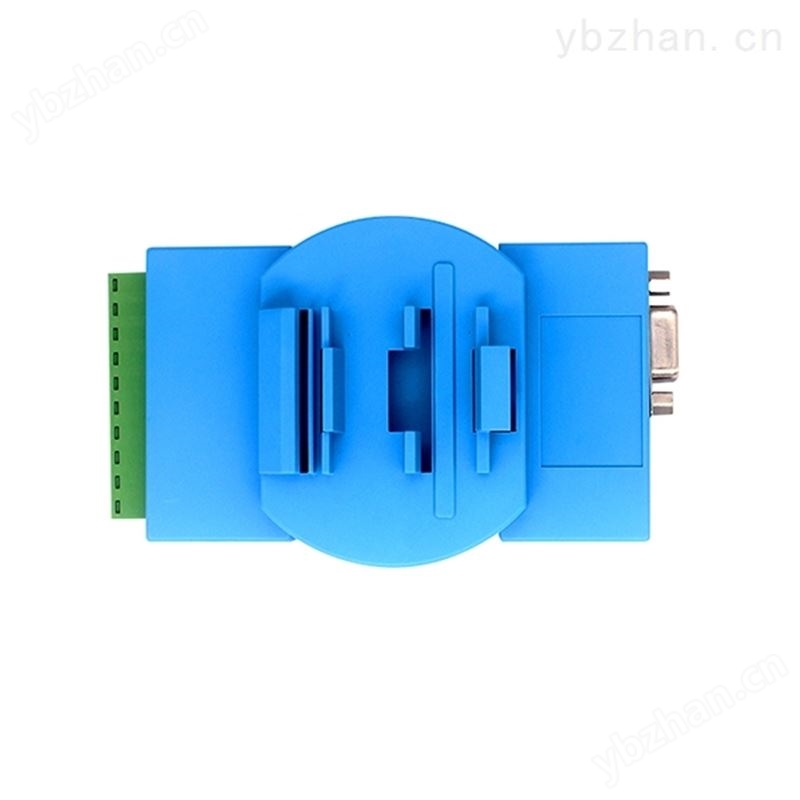

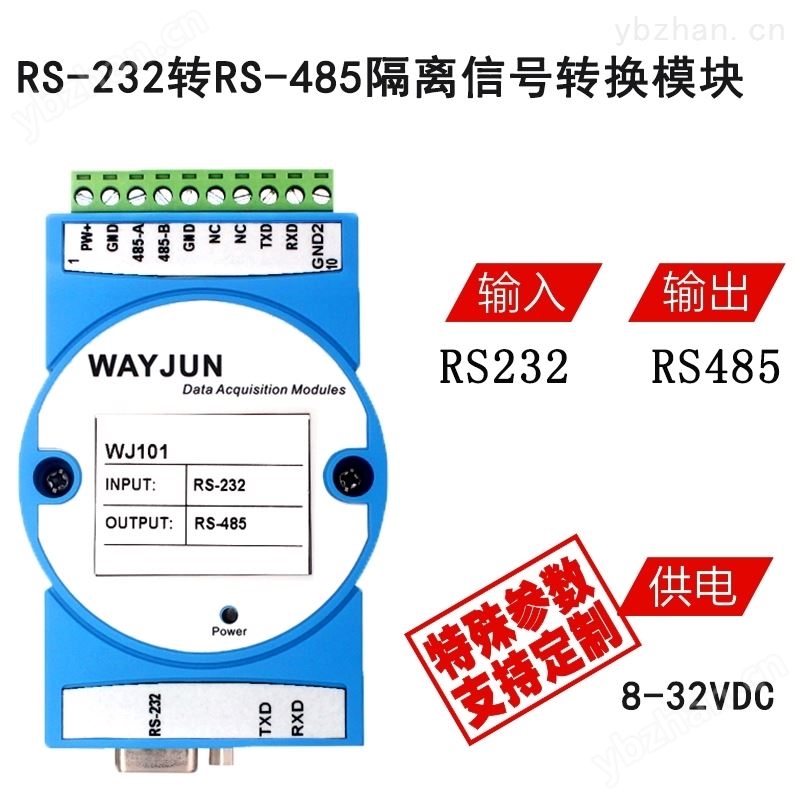

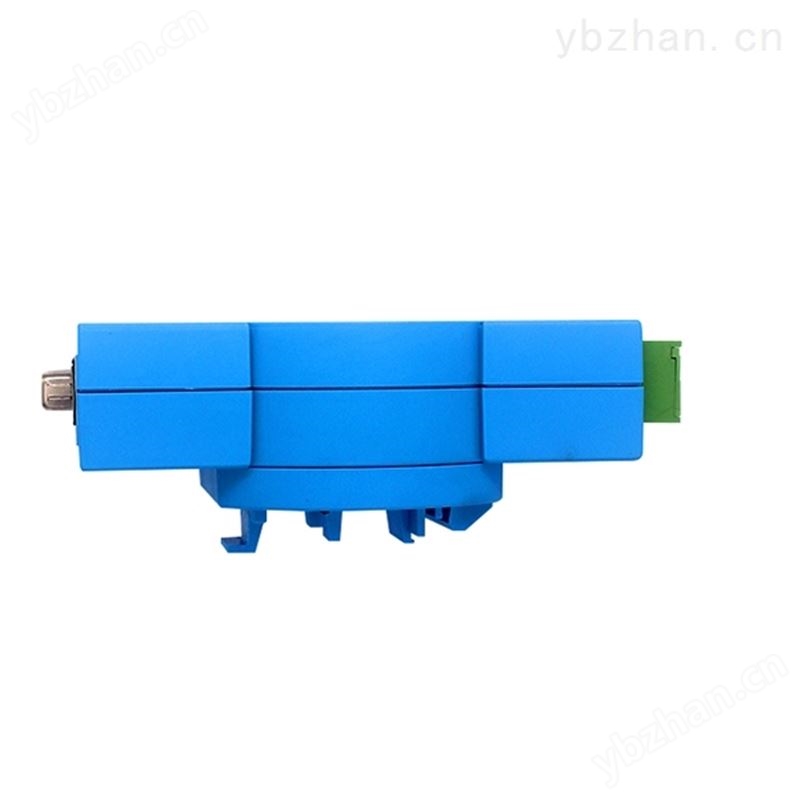

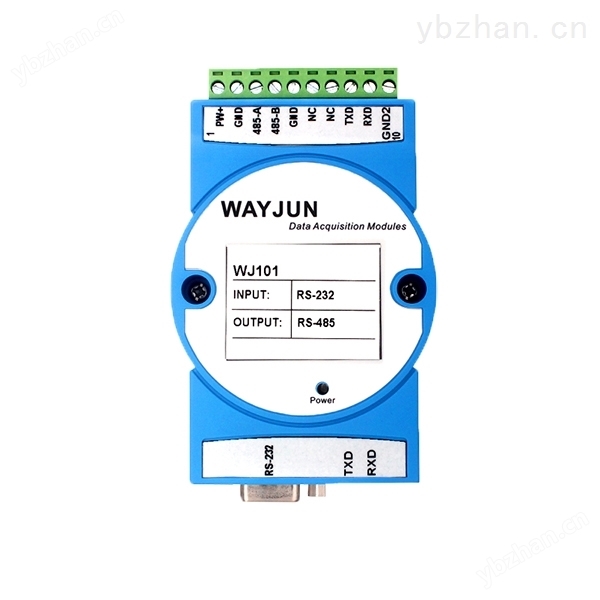

工业级 RS-232 转 RS-485 隔离模块， WJ101
产品特点 ：
● 兼容 RS-232 、 RS-485 TIA/EIA 标准
● 支持波特率 300 到 115200BPS
● 通信波特率自动调节
● 数据收发自动调节
● 透明传输，不改变通讯协议
● 宽范围工作电源 8-32VDC
● RS-232 与 RS-485 之间 3000V 隔离
典型应用：
● 串口信号远传
● 用于现场设备通信
● 智能楼宇控制、安防工程等应用系统
● 工业自动化控制系统
● 工业现场信号隔离及长线传输
● 设备运行监测与控制
● 传感器信号的转换和传输
● 工业现场数据的获取与转换
● RS232 与 RS485 信号转换
产品概述：
WJ101 是维君瑞科技开发的一款工业级 RS232 转 RS485 隔离转换器。该隔离转换器用来将 RS232 信号转换成 RS485 信号，数据实现透明传输，通讯稳定可靠，适合工业等要求比较高的场合。 WJ101 系列产品包括电源调理， RS232 接口通信和 RS485 接口通信。 宽范围供电 8-32VDC ，电源与 RS485 共地，并与 RS232 接口 3000V 隔离，电源有防反接保护功能。 RS485 通讯接口高抗干扰设计， ±15KV ESD 保护。产品按工业级标准设计， 工作温度范围 - 45 ℃ ～ +85 ℃ 。
产品型号：
WJ101 – 232 – 485
通讯接口 2
RS-485 ： 为 RS-485 接口
RS- 232 ： 为 RS-232 接口
WJ101 通用参数：
(typical @ +25 ℃ ， Vs 为 24VDC)
传输距离： RS232－ 15 米，
RS485－ 1000 米（ 1200BPS ）
通 讯： RS-232 转 RS-485 透明传输
波特率： 300 、 600 、 1200 、 2400 、 4800 、 9600 、 19200 、 38400 、 57600 、 115200bps 自适应
工作方式： 异步半双工
接 口： RS232 接口和 RS485 接口， RS232 接口可以选择 DB9 接头或者接线端子
驱动能力： 每个模块多支持 255 个 RS485 设备
工作电源： +8 ~ 32VDC 宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于 1W
工作温度： - 45 ~ +80 ℃
工作湿度： 10 ~ 90% ( 无凝露 )
存储温度： - 45 ~ +80 ℃
存储湿度： 10 ~ 95% ( 无凝露 )
隔离耐压： RS232 与 RS485 之间 3000VDC 隔离
接口保护： RS-485 接口 15KV ESD 保护，并有防雷防浪涌等功能。
外形尺寸： 120 mm x 70 mm x 43mm
引脚定义：
|
引脚 |
名 称 |
描 述 |
引脚 |
名 称 |
描 述 |
|
1 |
PW+ |
电源正端 |
7 |
NC |
空脚 |
|
2 |
GND |
电源负端，信号公共地 |
8 |
TXD |
232数据发送TXD |
|
3 |
485-A |
485数据接口A |
9 |
RXD |
232数据发送RXD |
|
4 |
485-B |
485数据接口B |
10 |
GND2 |
RS-232 信号公共地 |
|
5 |
GND |
电源负端， RS485 信号公共地 |
11 |
RS232 |
RS232 接口 DB9(9针母口/孔) |
|
6 |
NC |
空脚 |
