概述
DTSD/DSSD6607型电子式三相智能电能表是采用大规模集成电路，应用数字采样处理技术及 SMT 工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表。
该表性能指标符合 GB/T 17215.323-2008 《交流电测量设备 特殊要求 第23部分：静止式无功电能表（2级和3级）》、 GB/T 17215.321-2008 《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》、 GB/T 17215.301-2007 《多功能电能表 特殊要求》、 DL/T 614-2007 《多功能电能表》、 Q/GDW 362-2009 《 1 级三相费控智能电能表技术规范》和 Q/GDW 363-2009 《 1 级三相智能电能表技术规范》标准对多功能电能表的各项技术要求，其通信符合 DL/T 645-2007 《多功能表通信规约》的要求。

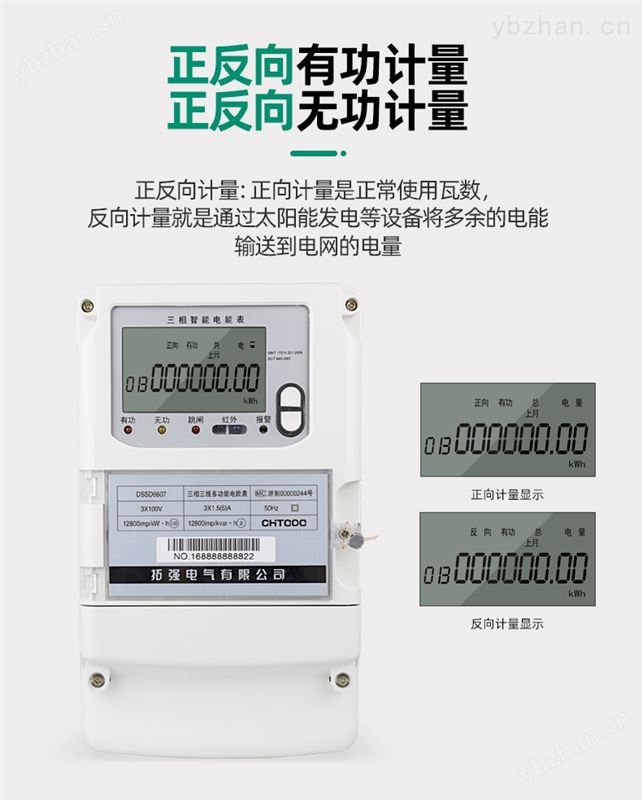

该表能计量各个方向的有功、无功电量及需量, 分相计量有功、无功电能，具有双路RS485和调制式红外通讯、按键及红外停电唤醒抄表等功能，它性能稳定、准确度高、操作方便。
1.2 工作原理
三相智能电能表 是由测量单元和数据处理单元等组成，除计量有功（无功）电能量外，还具有分时、测量需量等两种以上功能，并能显示、储存和输出数据的电能表。
XXXX型电子式三相智能电能表 工作原理如图1所示：
图1
三相智能电能表工作原理框图
电能表工作时，电压、电流经取样电路分别取样后，送至放大电路缓冲放大，再由计量芯片转换为数字信号，高性能微控制器负责对数据进行分析处理。由于采用高精度计量芯片，计量芯片自行完成前端高速采样，计量算法稳定，微控制器仅需要管理和控制计量芯片的工作状态。图中的微控制器还用于分时计费和处理各种输入输出数据，并根据预先设定的时段完成分时有、无功电能计量和大需量计量功能，根据需要显示各项数据、通过红外或485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
1.
3技术指标
准确度等级 有功0.2S级、 0.5S 级、1级 无功2级
额定频率 50H z
起动电流 有功 0.001 I n ( 0.2S级、0.5S级 ) ； 0.002 I n （直入式0.004 I n ） ( 1.0级 )
无功 0.003 I n （直入式0.005 I n ）(2.0级)
潜动 具有防潜动逻辑设计
外型尺寸 265 mm ´ 170 mm ´ 75 mm
重量 约2.5kg
电气参数
|
正常工作电压 |
0. 8 U n ～ 1. 2 U n |
|
极限工作电压 |
0. 7 U n ～ 1. 3 U n |
|
电压线路功耗 |
≤1.5 W 和5 VA （辅助电源≤10VA） |
|
电流线路功耗 |
＜2 VA |
|
时钟电池电压 |
3. 6V |
|
停电抄表电池电压 |
3.0V |
复费率工作参数
|
时钟准确度 ( 日误差 ) |
≤ 0.5 s/d （温度-30℃～＋65℃） |
|
时钟电池容量 |
≥ 1 2 00mAh |
|
停电后数据保存时间 |
≥ 10 年 |
气候条件
|
正常工作温度 |
-20 ℃～ + 60℃ |
|
极限工作温度 |
- 3 0 ℃～ + 70℃ |
|
存贮和运输温度 |
- 40℃～ +70 ℃ |
|
存储和工作湿度 |
≤85%RH |
复费率功能
年时区数 ：电能表多能运行的时区。如果年时区数小于已编程的年时区，则电能表只运行前面几个时区（如年时区数为 2 ，则运行前 2 个时区）。年时区数编为0，则电能表只运行个时区（不管编程时编设了几个时区）。年时区数大不超过14。
日时段表数 ： 电能表多能运行的日时段表号。如果日时段表数设为4，则电表的第5到第8日时段表无效，即使某个时区的日时段表号被设为5，该时区会按第4日时段表的时段运行，而不会按第5日时段表的时段运行。如日时段表数编为0，则电表只运行第1日时段表。日时段表数大不超过8。
日时段数 ： 电能表每天多能运行的日时段。大不超过14。如果日时段数设为4，则每个日时段表的第5～14时段的时间电表将视作无效，只有前4个时段的时间有效。如设为0，则电表只运行个日时段。
日时段表号 ： 编程时用来表示电表运行在第几日时段表，用1、2、3、4、5、6、7、8表示。如时区的日时段表号被设为0，则电表固定为第1日时段表。
费率数 ： 电能表多能切换的费率号数。其值大不超过4。若设为3，则只有费率1、费率2、费率3有效，依此类推。如为0，则电表不论在哪个日时段，只运行费率1。
费率号 ： 编程时用来表示电表运行在何种费率，用1、2、3、4、表示。通常分别对应尖费率、峰费率、平费率、谷费率。
公共假日数 ： 电能表一年中能运行在公共假日状态下的大天数。如为0，表示公共假日选择无效。其值大不超过10。
公共假日 ： 一般指国家规定的假日，如1月1日、5月1日、春节等，用户可设置。
公共假日日期及日时段表号 ： 设定一年中的公共假日日期及采用的日时段表号，不同的公共假日可采用不同的日时段表号。
周休日 ： 一般指一周内规定的休息日。由周休日特征字来设定每周的工作日和休息日。
周休日采用的日时段表号 ： 按需要设定休息日采用的日时段表号。
多时区编程说明 ： 本电表多可编设14个时区。
