产品介绍
标准规格
精确度等级：0.05级
工作温度：15~30℃
温度系数：1.7 5×10 -5 ℃
气源：洁净、干燥、无油的仪表用压缩空气或瓶装普能氮气
低气源压力：实际输出压力的1.5倍
型号及规格代号
|
型号
参数 |
Y047 |
Y055A |
Y055 |
Y059A |
Y059 |
|
输出压力范围 |
0.001~ 0.25 MPa |
0.005~ 0.4 MPa |
0.005~ 0.6 MPa |
0.05~ 2.5MPa |
0.05~ 6MPa |
|
额定气源压力 |
0.5 MPa |
0.6 MPa |
0.9 MPa |
4 MPa |
9 MPa |
|
气源压力 |
0.7 MPa |
1 MPa |
1 MPa |
4.2 MPa |
9.4 MPa |
|
大耗气量 （标准m 3 /h） |
0.3 |
0.75 |
0.9 |
1.2 |
1.5 |
|
重量 |
~1 6㎏ |
~1 3㎏ |
~1 6㎏ |
~1 6㎏ |
~2 6㎏ |
外形尺寸
|
型号 |
Y047 |
Y055A |
Y055 |
Y059A |
Y059 |
|
外形尺寸 (长×宽×高) |
38 0×240 ×260 |
38 0×240 ×260 |
38 0×240 ×260 |
29 0×230 ×290 |
29 0×230 ×290 |
标准附件
1.Y047型压力计配有标志为0.001MPa和0.005MPa的砝码架各一个；Y055A和Y055型号配有标志为0.005MPa砝码架一个；Y059A和Y059型号各配有标志为0.05MPa的砝码架一个。
2.在用户没有特殊要求的情况下，砝码用不锈钢制造，并按下表成套。
|
码砝码志 mpa
型号 |
0.001 |
0.002 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
0.95 |
1 |
|
Y047 |
2 |
1 |
1 |
2, , |
1 |
4 |
|||||
|
Y055A |
1 |
2 |
1 |
7 |
|||||||
|
Y055 |
1 |
2 |
1 |
11 |
|||||||
|
Y059A |
1 |
2 |
2 |
1 |
4 |
||||||
|
Y059 |
1 |
2 |
1 |
2 |
1 |
1 |
1 |
4 |

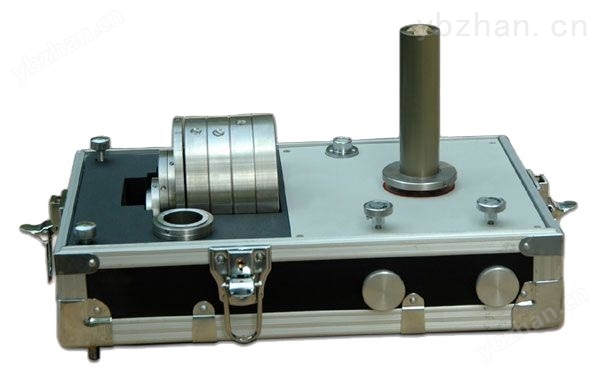

Y047型 浮球式压力计 配有标志为0.001Mpa和0.005Mpa的砝码架各一个（图3所示）. 输出压力范围：0.001～0.25MPa
Y047型 浮球压力计技术参数|
项目
|
参数
|
|
输出压力范围 (MPa)
|
0.001～0.25
|
|
精度等级 (%)
|
±0.05
|
|
工作温度 (℃)
|
15～30
|
|
温度系数 ( /℃)
|
1.7×10-5
|
|
额定气源压力 (MPa)
|
0.5
|
|
气源压力 (MPa)
|
0.7
|
|
低气源压力 (MPa)
|
输出压力的1.5倍（低于0.3MPa时为0.3MPa）
|
|
额定气源压力时的耗气量 (l/h)
|
≤150
|
|
外形尺寸 (mm)
|
380×240×260
|
|
重量 (kg)
|
≈15
|
|
Y047型 浮球压力计 标配砝码 |
|||
|
砝码名称 |
砝码的标志(MPa) |
标配数量(个) |
|
|
标配砝码 |
0.05 |
4 |
|
|
0.02 |
1 |
||
|
0.01 |
2 |
||
|
0.005 |
1 |
||
|
0.002 |
1 |
||
|
0.001 |
2 |
||
|
短砝码架 |
0.001 |
1 |
|
|
长砝码架 |
0.005 |
1 |
|
