一、射频导纳物位计概述
ZY-SPDN-LWJ 射频导纳物位计是我公司与美国三雄公司合作生产的新型物位仪表。仪表采用射频导纳测量原理进行物位的测量，其*的屏蔽技术，完*了由于探头挂料及工况温度、压力变化而引起的漂移及误动作，仪表工作稳定、可靠。

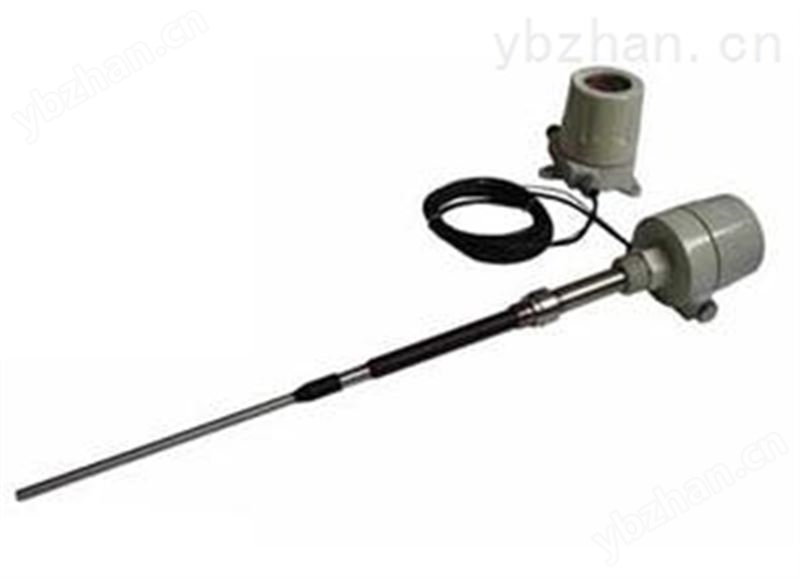

URF型射频导纳物位计由探头、电子单元、防护外壳组成，可采用整体或分体安装。具有灵敏度高、稳定性好、不受挂料影响的显著特点，可用于各种液体、浆体、固体颗粒或粉料的限位控制，其输出为双刀双掷继电器触点信号。
二、ZY-SPDN-LWJ 射频导纳物位计产品特点
免维护：无机械磨损件，不需定期维护或更换
防挂料：电路中屏蔽技术的设计，使仪表忽略探头挂料的影响，无需定期清洁或重复标定
应用广泛：可测量液体、浆体、固体颗粒及粉末
安装简便：可通过罐上的螺纹口或法兰进行安装，可选择整体或分体安装方式，调试简单方便
三、ZY-SPDN-LWJ 射频导纳物位计技术参数
供电电源：AC 185V～256V 2W或DC 15V～30V 2W
输出：双刀双掷继电器开关信号（可现场设定高位动作或低位动作）
触点容量：AC 220V 5A无感，3A有感
灵敏度：0.3PF
重复性：导电物料1.6mm，绝缘物料50mm
负载电阻：中心端到地150Ω，中心端到屏蔽500Ω，屏蔽端到地150Ω
环境温度：-40℃～80℃
探头材料：1Cr18Ni9Ti
探头长度：500mm（标准）
分体式电缆：单芯双屏蔽电缆，长度5米（标准），长可达50米
过程连接：3/4NPT螺纹安装（标准），或选用法兰安装
外壳防护：符合IP65防护标准
防爆等级：ExdⅡBT4
工作温度及工作压力：（注：特殊型，可特制）
四.选型
|
型 谱 |
说 明 |
||||||||
|
ZY-SPDN-LWJ |
□□□□□□□□ |
射频导纳物位计 |
|||||||
|
系列号 |
A |
经济型 |
|||||||
|
B |
智能型 |
||||||||
|
供电方式 |
1 |
AC 220V |
|||||||
|
2 |
DC 24V |
||||||||
|
电子单元型式 |
1 |
一体式 |
|||||||
|
2 |
分体式 |
||||||||
|
安装方式 |
1 |
螺纹式 |
|||||||
|
2 |
法兰式 |
||||||||
|
延时选择 |
1 |
无延时 |
|||||||
|
2 |
有延时 |
||||||||
|
探头型式 |
1 |
常规型 |
|||||||
|
2 |
特殊型 |
||||||||
|
防爆型式 |
N |
不防爆 |
|||||||
|
B |
ExdⅡBT4 |
||||||||
|
插入深度 |
mm |
||||||||
|
型 谱 |
说 明 |
||||||||
|
ZY-SPDN-LWJ |
□□□□□□□□ |
射频导纳物位计 |
|||||||
|
系列号 |
A |
经济型 |
|||||||
|
B |
智能型 |
||||||||
|
供电方式 |
1 |
AC 220V |
|||||||
|
2 |
DC 24V |
||||||||
|
电子单元型式 |
1 |
一体式 |
|||||||
|
2 |
分体式 |
||||||||
|
安装方式 |
1 |
螺纹式 |
|||||||
|
2 |
法兰式 |
||||||||
|
延时选择 |
1 |
无延时 |
|||||||
|
2 |
有延时 |
||||||||
|
探头型式 |
1 |
常规型 |
|||||||
|
2 |
特殊型 |
||||||||
|
防爆型式 |
N |
不防爆 |
|||||||
|
B |
ExdⅡBT4 |
||||||||
|
插入深度 |
m |
||||||||
