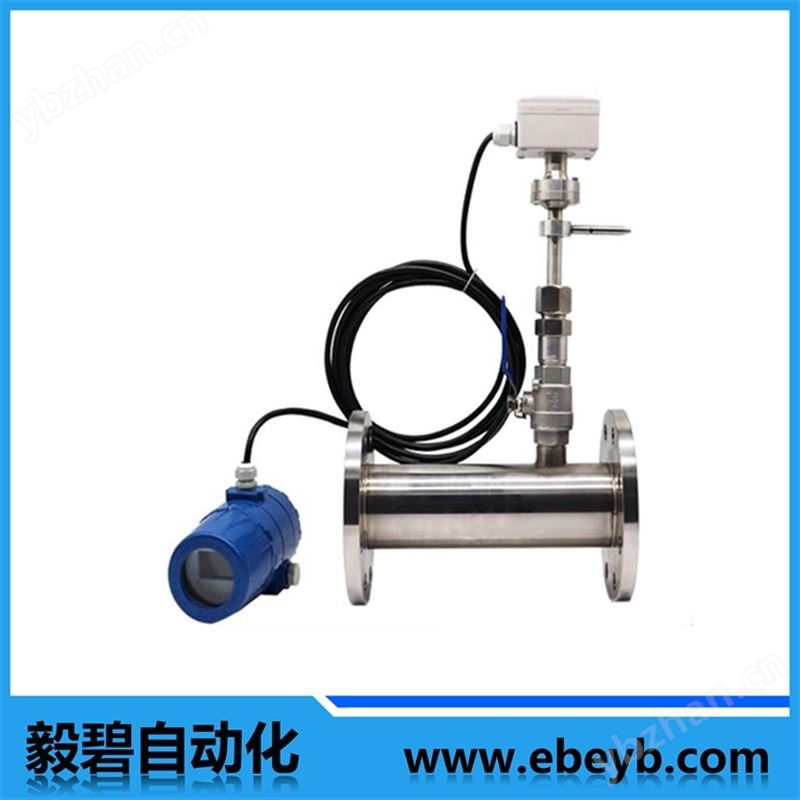

上海毅碧自动化热式气体流量计
EBRSL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。
上海毅碧自动化热式气体流量计
上海毅碧自动化热式气体流量计
一、介绍
EBRSL 系列热式气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。
二、产品技术优势
1 、*流量数据模型算法；模糊理论控制温度、湿度算法；
2 、高性能智能微处理器及模数、数模转换芯片；
3 、宽量程比1000：1；大口径，低流速，压损可忽略；
4 、直接测量质量流量，无须温压补偿；
5 、低流速测量非常灵敏；
6 、设计、选型方便，安装、使用简便；
7 、适合各类单一或混合气体流量测量。
三、产品特点
1 、采用稳定性*铂RTD传感器技术
2 、采用享有“平衡结构封装”技术,介质温度自补偿
3 、*算法,可实现高线性、高重复性、高精度
4 、量程比宽1000:1,可据用户要求可拓展
5 、可实现大管径小流量测量，小流量可测低至零,分辨率0.001m/s
6 、无可动部件、振动影响可忽略
7 、直管段要求不高1-2D
8 、与介质的温度、压力无关
9 、*高温算法，介质温度可达+400 ℃
10 、采用高湿算法，实现高精度测量
11 、对流量信号键入12点动态修正，内置10点修正
12 、在线动态校正电流/电压输出
13 、对粉尘等小颗粒不敏感
14 、在线不断流装卸，维护方便
四、应用场合
1 、公用工程---电﹑气﹑水处理的监控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气；
2 、石油与天然气工业
能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的监控；
3 、电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量；
4 、化学行业
烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量；
5 、冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制；
6 、纸浆与造纸行业
废水处理系统中气体的测量；烟道流量监控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量；
7 、食品及医药行业
加工操作中新鲜空气的加入；啤酒厂中的二氧化碳处理；瓶子消毒器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制；
8 、环保
沼气利用过程中的气体测量；氯气处理过程中氯气气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气监测SO2和NOX的排量；
9 、其他行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制；
五、性能指标
1 、测量范围：0.5—100Nm/s （20 ℃ ，101.33KPa）
2 、准确度: ±1.5%的读数,±1.5%满量程
3 、量程比：通常100：1（取决于标定流量的范围）
4 、管径范围: 15mm～2000mm
5 、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体。（乙炔气体除外）
6 、环境温度范围: -40 ℃ ～+85 ℃ ( 无显示); -30 ℃ ～+70 ℃ ( 有显示); 湿度小于90%RH
7 、介质温度范围: -40 ℃ ～+100 ℃ ；-40 ℃ ～+200 ℃ ；-40 ℃ ～+450 ℃ ；-40 ℃ ～+510 ℃
8 、传感器直径：ф3、ф2.5
9 、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10 、传感器材质：316不锈钢、哈氏合金、钛
11 、探杆材质（保护套）：316不锈钢（标准）、哈氏合金
12 、双向测量介质流量
13 、模拟量输出：流量：4-20mADC,温度：4-20mADC,大负载:1000Ω
14 、累积脉冲量输出
15 、键入12段非线性修正，内置10段非线性修正
16 、通讯：串口输出RS232/RS485
17 、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18 、报警：1－2路继电器输出、5A/220V、5A/30VDC、键入设定
19 、大屏幕LCD显示：七位瞬时流量，八位累积流量
20 、过程压力:1.6Mpa（大20MPa）
21 、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22 、防爆等级：本安型（ia Ⅱ CT5 ）、隔爆型（Exd Ⅱ CT4 ）
23 、防护等级：IP65
