一、概述

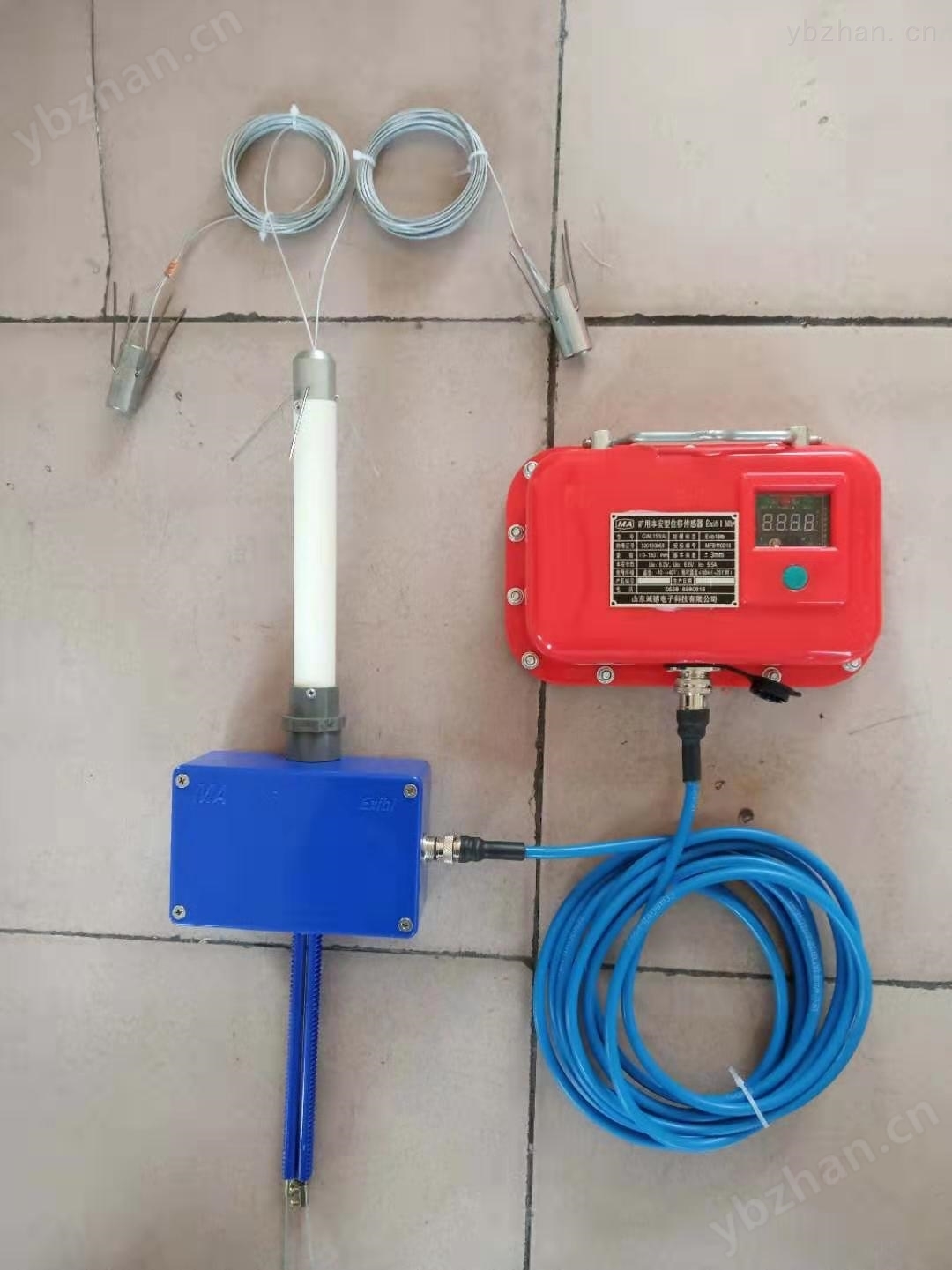

GWL150 矿用本安型位移传感器用于煤矿井下巷道顶板及围岩深部松动和离层位移变化量的自动测量，是集微电脑技术与计算机技术于一体的自动化监测设备。设备具有自动测量、显示、实时传输的功能，通过KJ515-F矿用本安型分站将数据传至地面服务器进行数据分析。
二、主要功能特点
主要用于煤矿井下巷道离层量的测量、显示、实时数据传输。
a) 、电 源 DC18V （由KJ515-F矿用本安型分站供电）
b) 、显 示 LED四位数码管显示
c) 、量 程 (0～150) mm，分辨率：0.1 mm
d) 、误 差 ≤±3.0 mm
e) 、通 讯 与KJ515-F矿用本安型分站通讯：
1 ）传输方式：半双工、RS485；
2) 传输速率：2400 bps；
3) 信号电压幅值：≤7V。
f) 、传输距离 1）与YHC3.7矿用本安型数据采集仪间：2m；
2 ）与KJ515-F矿用本安型分站间：2km。
g) 、重 量 2.0kg
h) 、尺 寸 主机：226×198×73mm
五、 安装与说明
5.1 ）安装
a) 初步测试：将机械传动机构连接到分机，推动机械传动机构齿条，按显示分机按键，确定分机显示屏有相应数据显示，并且数据显示随齿条推动而变化，即可确认分机工作状态正常。
b) 在顶板上用风动锚杆钻机打孔，打孔钻头选Φ28mm为宜 。机械传动机构安装：靠近航空插头的一端的齿条为深基点，将深基点锚爪用锚索推到所需深度；然后拉紧钢丝绳，使锚爪抓牢。 将围岩传感器的限位螺丝端固定到齿条下方, 并将紧固螺钉固定，把多余的钢丝绳剪掉 。另一端为浅基点，将浅基点锚爪用锚索推到所需深度，然后拉紧钢丝绳，使锚爪抓牢， 将围岩传感器的限位螺丝端固定到齿条下方，并将紧固螺钉固定,把多余的钢丝绳剪掉。
c) 使用四芯通讯电缆将机械传动机构与主机连接，仪器进入正常工作状态。
d ）使用数据采集仪为主机设置的分机号、启动分机操作，详细操作方法见《矿用本安型数据采集仪使用说明书》。
e) 使用四芯通讯电缆与前、后两台仪器的主机连接，保证通讯。*仪器应通过通讯电缆与KJ515-F矿用本安型分站连接。
5.2 ）LED本地显示说明
当按键按下时，LED显示当前位移值。此时，LED依次显示：
【0001】、【P--1】、【000.0】、【P--2】、【000.0】
5.2.1 ）【0001】表示分机号为01号。
5.2.2 ）【P--1】 浅基点离层值标志符，表示浅基点离层值：
【005.0】 表示浅基点离层值为5.0mm
5.2.3 ）【P--2】深基点离层值标志符，表示深基点离层值：
【010.0】 表示深基点离层值为10.0mm。
注：安装完成后，记录下装好后的初始读数，并以此为基数观测顶板以后的变化量。
