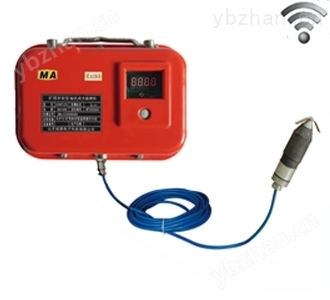

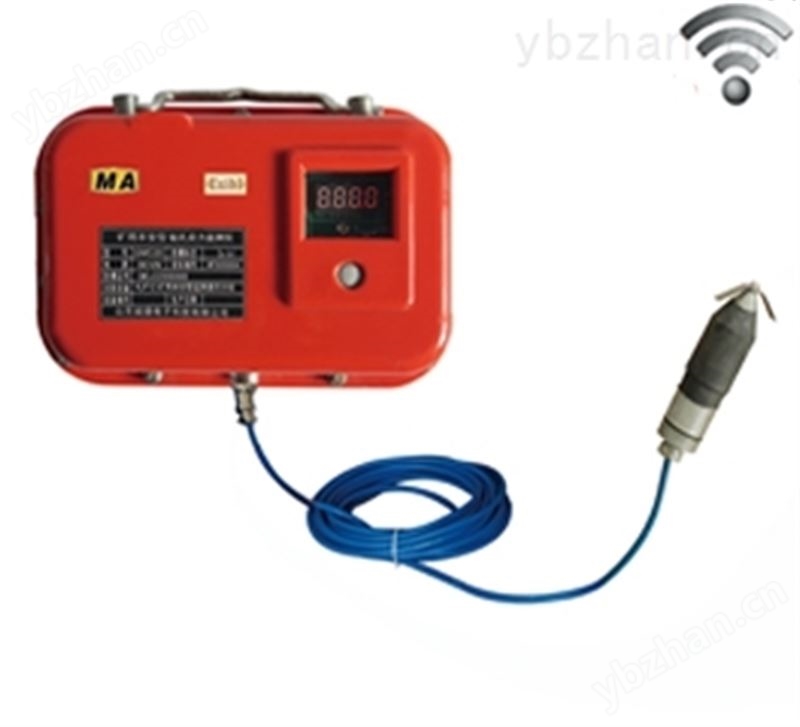

1、YHY50W矿用本安型无线钻孔应力计（以下简称应力计）主要用于监测煤矿井下煤层、岩层的应力。钻孔应力计测量因采动影响煤层、岩层内部应力场的变化，是研究采场地压作用规律的重要手段之一，可用于采场冲击地压初期预测和趋势分析。钻孔应力计是自动观测、显示、无线传输的集微电脑技术和计算机技术于一体的自动化监测设备，与KJ513-F矿用本安型无线分站通过无线传输将实时数据传输至地面服务器进行数据分析。
三、技术要求
3.2供电电源
- 额定工作电压：3.7V DC；
- 工作电流：≤50mA。
3.3 测量范围
(0～50) MPa，分辨率：0.1MPa。
3.4 基本误差
不超过±1%。
3.5无线传输
a) 工作频率：(433±10)MHz；
b) 大发射功率：≤30dBm；
四、工作原理
钻孔应力计机械部分的受力通过不锈钢管传递给钻孔应力应变电桥，应变电桥将压力转换为模拟电压量，经信号处理电路转换为数字量，获取当前钻孔应力的大小。
启动方式为按键启动或光控启动。当按键被按下时，仪器转换当前压力并通过数码管显示；同时当仪器检测到有光照时，光敏管控制给CPU供电，同样可转换当前应力值并显示。
五、安装说明
（一）显示内容：
当按键按下时，显示当前应力大小。显示内容如下：
【0 10】 表示分机号为10号
【P – 1】 表示通道，【1 5. 3】表示应力值为15.3MPa
（二）安装步骤
1、用锚杆钻机打孔，清洗钻孔，然后将钻孔应力计机械部分正面朝上，用安装杆将机械部分缓慢推入。
（注意:在推入时不可将推杆旋转,尽量保持一个方向。钻孔应力计配接一个“T”型三通转接阀，将三通转接阀的一端接入YHY50W矿用本安型无线钻孔应力计的传感器并用U型卡固定，另一端接入钻孔应力计的机械部分，手动液压泵的胶管接三通阀的一端，用手动液压泵给钻孔应力计施加5Mpa左右的应力初始值。）
特别注意：打压时应将T”型三通转接阀的泄压螺丝松开2丝，打压完毕，上紧泄压螺丝。
