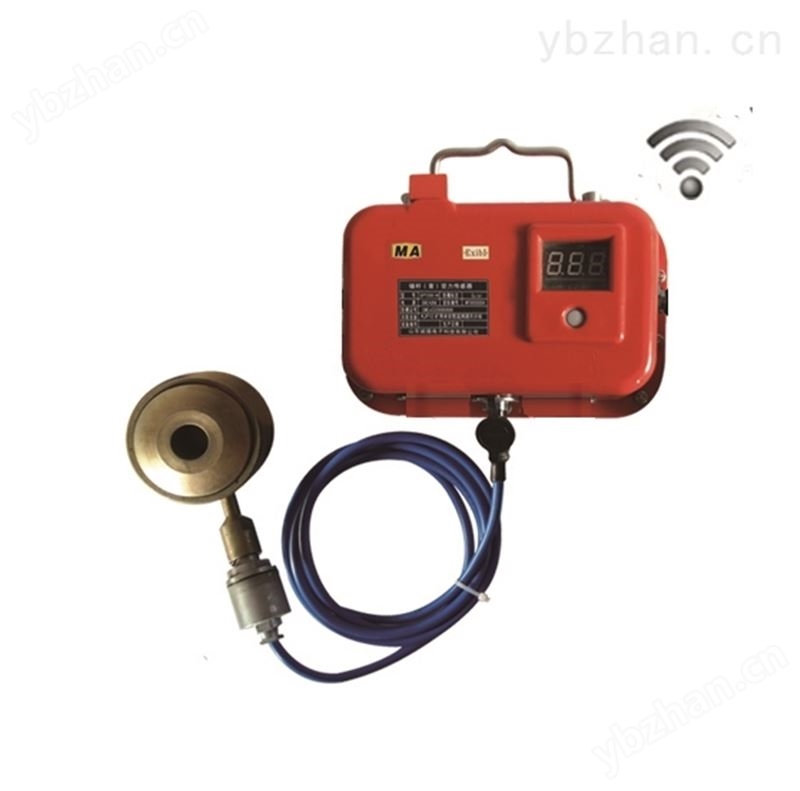

1、GUW300W矿用本安型无线围岩移动传感器是对煤矿井下巷道顶板及围岩深部松动和离层位移变化量进行自动测量并实时传输的集微电脑技术与计算机技术于一体的自动化监测设备。设备具有自动测量、显示和无线传输功能，通过KJ513-F矿用本安型无线分站将数据传至地面服务器进行数据分析。
3.1.1 供电电源
- 额定工作电压：3.7V DC；波动范围：3.3V～4.2V；
- 工作电流：≤50mA。
3.1.2 测量范围：(0～300)mm，分辨率：0.1 mm。
3.1.3 基本误差：不超过±3mm。
3.1.4位移力：（4～10）N。
3.1.5回程误差：不超过3mm。
3.1.6 重复性：不超过1mm。
3.1.7 无线传输
a) 工作频率：(433±10)MHz；
b) 大发射功率：≤30dBm；
c) 大传输距离：1000m(无遮挡)。
3.1.8 钢丝绳长度：深基点：8米（可订做），浅基点：5米（可订做）
四、工作原理
围岩移动传感器通过齿轮传动装置将位移量转换为模拟量信号,通过信号处理电路将信号转换为标准信号，标准信号传输给KJ513-F矿用本安型无线分站，终传至地面服务器进行数据汇总分析。
启动方式为按键启动或光控启动。当按键被按下时，传感器转换当前围岩移动值并通过数码管显示，显示单位为mm；同时当传感器检测到有光照时，光敏管控制给CPU供电，同样可转换当前围岩移动值并显示。
五、安装说明
（一）显示说明：
当按键按下或者通过光线触发时，显示当前传感器编号和位移大小。显示内容如下：
【P – 0】表示分机号 【0 1 0】 表示分机号为10号 。
【P – 1】表示浅基点当前位移，单位mm。
【P – 2】表示深基点当前位移，单位mm。
（二）安装要求
1.钻孔孔径：Φ 30– 32 mm；
2.钻孔深度：根据矿方实际要求；
3.安装位置：巷道顶部中轴线；
