鼎阳科技是通用电子测试测量仪器领域的企业，多年来一直专注于通用电子测试测量仪器及相关解决方案的研发设计，产品包含数字示波器、手持示波表、函数/任意波形发生器、台式万用表、可编程直流电源、矢量网络分析仪、频谱分析仪、射频信号源、电子负载等通用测试测量仪器。其业务遍及，产品及服务远销80多个国家及地区。
SNA5000X系列矢量网络分析仪测量频率范围涵盖9kHz-8.5GHz，支持2端口和4端口S参数测量，差分(平衡)测量，时域测量，滤波器插入损耗、带宽、Q 值等一键测量，支持端口阻抗转换、端口扩展功能，支持极限测试、纹波测试功能，支持夹具仿真和去嵌入功能，支持线性频率扫描、对数频率扫描、分段频率扫描、线性功率扫描方式等等。
支持 SOLT、SOLR、TRL、Response、Enhanced Response 等完备的校准 方法，可满足研发，生产等各种环境下的应用。
SNA5000X系列矢量网络分析仪产品特性和优点
● 频率范围：9 kHz-8.5 GHz
● 频率分辨率：1 Hz
● 幅度分辨率：0.05 dB
● 中频带宽范围：10 Hz~3 MHz
● 输出功率设置范围：-55 dBm ~ +10 dBm
● 动态范围：125 dB
● 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，
全四端口校准， TRL 校准
● 测量分析类型：S 参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、
纹波测试、带宽分 析、阻抗转换、端口匹配、去嵌功能等
● 支持直流偏置功能
● 通信接口：LAN，USB Device，USB Host(USB-GPIB)
● 远程控制：SCPI/Labview/IVI based on USB-TMC/VXI-11/Socket/Telnet/ Webserver
触摸控制：Multi Touch，Mouse，Keyboard
● 屏幕尺寸：12.1 英寸
产品型号和主要参数
| 型号 | SNA5052X | SNA5082X | SNA5054X | SNA5084X |
| 输出频率范围 | 9 kHz- 4.5 GHz | 9 kHz- 8.5 GHz | 9 kHz- 4.5 GHz | 9 kHz- 8.5 GHz |
| 端口数 | 2 | 2 | 4 | 4 |
| 中频带宽 | 10 Hz- 3 MHz： 10,15,20,30,40,50,70,100,150,200,300,400,500,700,1k,1.5k,2k,3k,4k,5k,7k,10k, 15k,20k,30k,40k,50k,70k,100k,150k,200k,300k,400k,500k,700k,1M,1.5M,3M | |||
| 选配附件 | 规格型号 | |||
| 高性能参考源 | SNA5000X-HPR | |||
| 时域分析 | SNA5000X-TDA | |||
| 校准件 | F503ME/F503FE/F603ME/F603FE/F504MS/F504FS/F604MS/F604FS | |||
产品设计特色

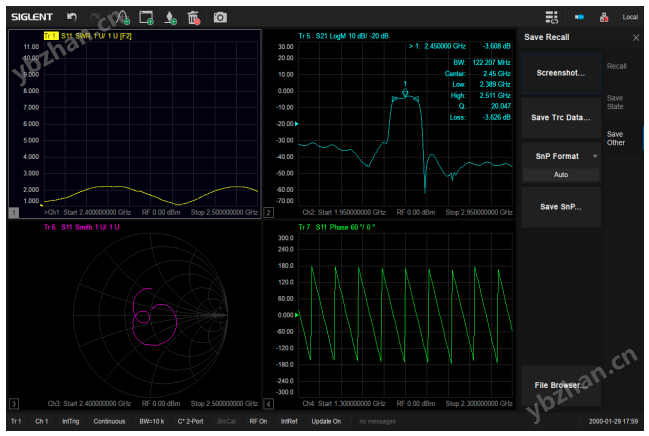

多窗口显示功能，S 参数一览无余：
多种数据显示格式，观察角度众多：
数据存入内存功能，便于当前数据和历史数据进行对比：

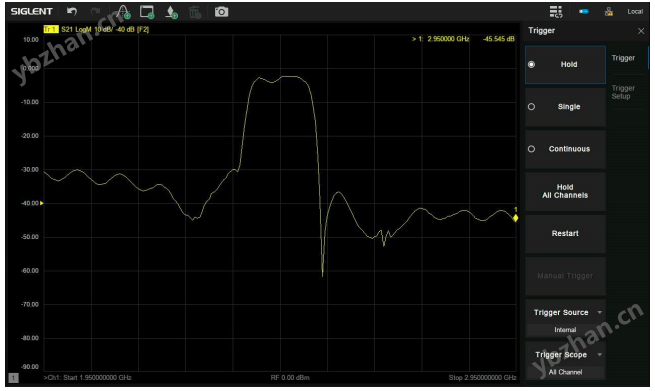

HOLD 保持功能,方便细究测试参数：

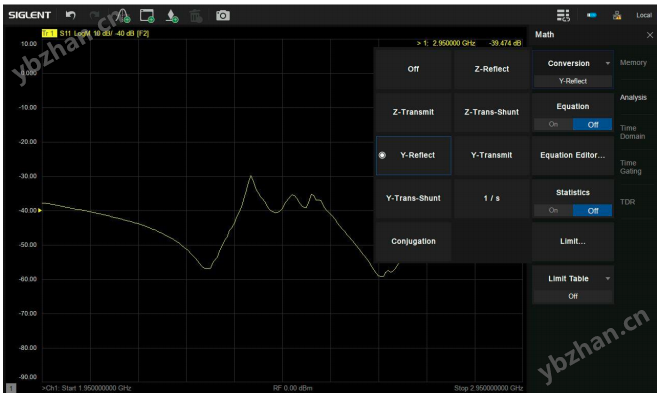

阻抗匹配功能：

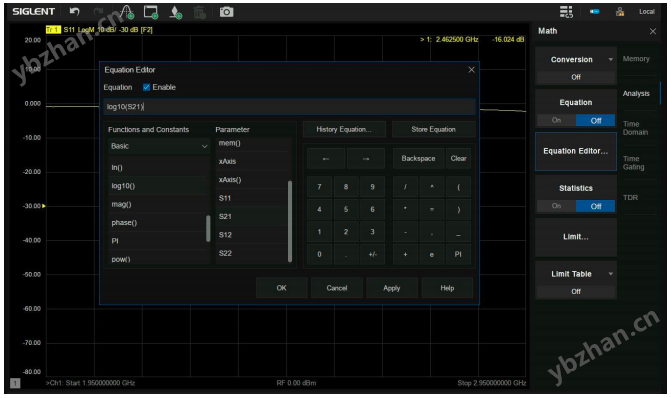

公式输入功能,便于得到所需的指标参数：

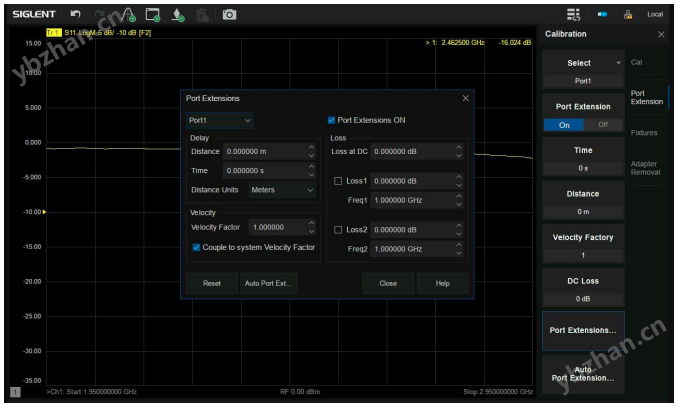

端口延伸功能：

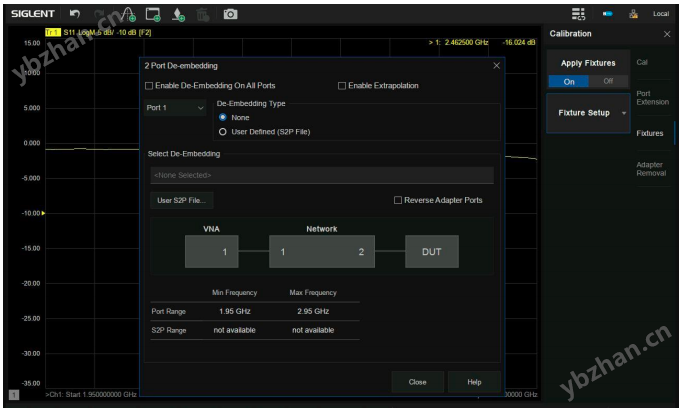

去嵌入功能：
时域分析功能：
