一、仪表简介：
蓝屏无纸记录仪是将工业现场的各种需要监视记录的输入信号，比如流量计的流量信号、压力变送器的压力信号、热电阻和热电偶的温度信号等，通过高性能32位ARM微处理器进行数据处理，一方面在大屏幕液晶显示屏幕上以多种形式的画面显示出来，另一方面把这些监察信号的数据存放在本机内藏的大容量存储芯片内，以便在本记录仪上直接进行数据和图形查询、翻阅和打印。
二、应用范围：
蓝屏无纸记录仪主要应用场合为：冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。随着科技的发展，蓝屏无纸记录仪扩展了更多的功能，如PID调节等，也向着越来越集成化的趋势发展。
三、*优势：
系统：
1、采用大规模集成电路，名厂元器件精心设计；
2、高速、高性能32 位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号的检测、记录、显示和报警；
3、5.6英寸320X234点阵高亮度彩屏图形液晶显示，LED背光、画面清晰、宽视角；
4、全隔离*输入，可输入多种信号，无需跳线，通过软件组态即可；
5、新型开关电源，85VAC~265VAC 范围内正常工作；
6、集成硬件实时时钟，掉电情况下时钟也能准确运行；
7、提供变送器＋24VDC隔离配电；
8、全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作。
9、大容量FLASH 闪存芯片存贮历史数据，掉电*丢失数据；
10、12路继电器报警输出（VX6116系列仅支持8路继电器报警输出）
信号：
1、可输入各种标准信号：标准电流、标准电压、毫伏、热电偶、热电阻等；
2、信号全量程精度±0.2%；
3、通道间采用光电器件，*隔离；
4、提供标准4～20mA变送输出；
软件：
1、软件密码锁保证用户组态安全；
2、中文菜单组态，可自由组态工程位号、工程单位；
3、工程量显示数值达到4位半，显示范围：-9999～19999，还支持真空度运算及科学计数法显示；
4、同时指示各路通道的下下限、下限、上限、上上限报警，可以记录并显示zui近的15条报警信息；
5、每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报＋月报等多种报表形式；
6、多达4组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算；
7、曲线显示模式可选择横向曲线或纵向曲线；
8、提供4组曲线组合，每组可自由选择通道、自由选择曲线颜色；
9、内置GB2312二级汉字字库（6500个汉字）；
10、功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用标准编码，解决特殊单位及汉字位号的输入问题；
通讯：
1、标准串行通讯接口：RS485和RS232C；
2、支持标准的Modbus-RTU通讯协议，提供多种数据类型，如百分量、工程量、累积量等。除支持本公司的DataManagement数据管理软件外，还支持iFix、组态王、MCGS、力控等通用专业组态软件，无需驱动；
3、使用USB2.0接口转存和备份历史数据，zui大支持2GB优盘；
4、支持FAT32文件系统，Windows可自动识别备份数据文件，无需格式转换；
5、外接微型打印机，可手动打印数据、曲线、定时自动打印实时数据，满足用户现场打印的需要。
四、性能指标：

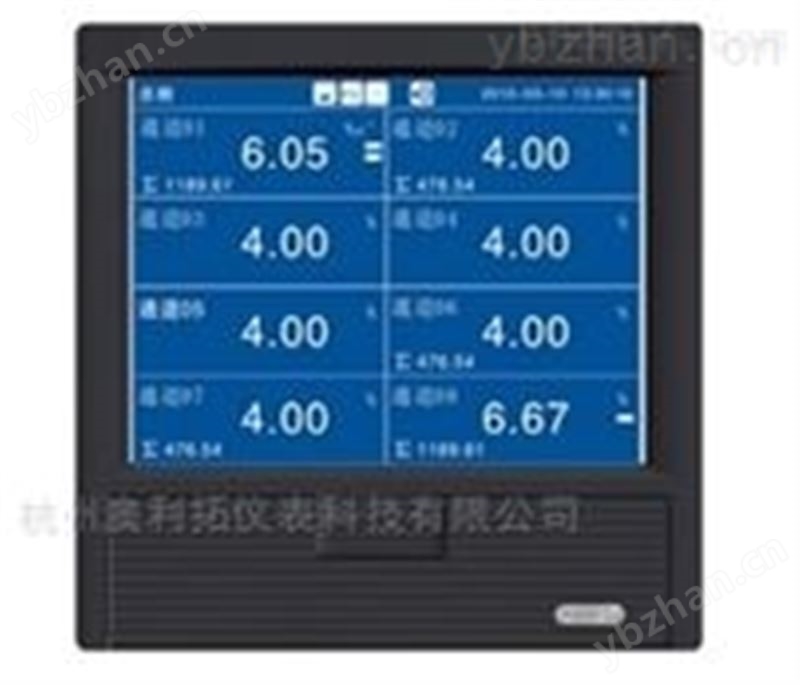

显示器：5.1英寸160X128点阵蓝色图形液晶显示屏，LED背光；
基本误差：±0.5%FS；
输入规格：全隔离*输入：1~16通道信号输入，通道间*隔离，隔离电压1000V：
1、标准信号：0~10mA DC、0~5V DC、1~5V DC、4~20mA DC；
2、热电偶：WR25型、B型、E型、J型、K型、S型、T型、R型；
3、热电阻：Pt100、Cu50；
4、根据用户要求定制。
输出规格：zui多8路继电器输出，250VAC 3A，30VDC 3A，默认为常开触点；
累积范围：0~4294967295；
通讯、打印 通讯接口：RS232C或RS485；
波特率：1200、2400、9600、19200；
打印接口：RS232C直接连接串行微型打印机；
记录时间：时间间隔1秒~300秒任意设定；
记录时间：（天）=96X记录间隔/通道数；
数据备份和转存：USB接口；
热电偶冷端补偿误差：<±0.5℃；
断电保护：内置FLASH存储器，保护参数和历史数据；
供电电源：170~264AVC，50Hz±5%；
环境温度：0~50℃；
环境湿度：0~85%RH。
五、选型编码：
|
型 谱 |
说 明 |
|||||||||||
|
ALT-192 |
蓝屏无纸记录仪（杭州澳利拓） |
|||||||||||
|

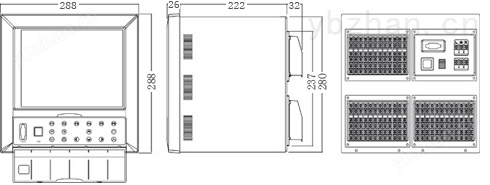

外形尺寸 |
1 |
150×150×220 mm，适用于1-8通道，含仪表本体、1通道、64M内存 |
||||||||||
|
2 |
150×150×250 mm，适用于9-16通道，含仪表本体、1通道、64M内存 |
|||||||||||
|
模拟输入通道数量 |
01 |
1通道模拟量输入，信号类型可自由设定 |
||||||||||
|
02 |
2通道模拟量输入，信号类型可自由设定 |
|||||||||||
|
… … |
… … |
|||||||||||
|
16 |
16通道模拟量输入，信号类型可自由设定 |
|||||||||||
|
模拟输出通道数量 |
0 |
无模拟量输出通道数 |
||||||||||
|
1 |
1路模拟量输出，4～20mA |
|||||||||||
|
… … |
… … |
|||||||||||
|
8 |
8路模拟量输出，4～20mA |
|||||||||||
|
报警输出数量 |
00 |
无继电器输出 |
||||||||||
|
01 |
1个继电器输出 |
|||||||||||
|
… … |
… … |
|||||||||||
|
12 |
12个继电器输出 |
|||||||||||
|
存储容量 |
064 |
64M存储容量 |
||||||||||
|
128 |
128M存储容量 |
|||||||||||
|
248 |
248M存储容量 |
|||||||||||
|
调节功能 |
0 |
无PID调节功能 |
||||||||||
|
1 |
含PID调节功能（不含通道） |
|||||||||||
|
流量补偿、累积功能 |
0 |
无流量补偿、累积功能 |
||||||||||
|
1 |
含多种流量补偿、累积功能 |
|||||||||||
|
通讯功能 |
0 |
无通讯接口 |
||||||||||
|
1 |
RS-232C通讯接口 |
|||||||||||
|
2 |
RS-485通讯接口 |
|||||||||||
|
USB转存功能 |
0 |
无USB接口 |
||||||||||
|
1 |
USB接口+U盘 |
|||||||||||
|
电源 |
A |
220VAC供电 |
||||||||||
|
D |
24VDC供电 |
|||||||||||
|
附件 |
微型打印机（含电源）订货时说明 |
|||||||||||
|
记录仪上位管理软件 |
||||||||||||
|
RS485/RS232转换模块（订货号时说明） |
||||||||||||
|
注：输入输出通道数之和zui多为16，当输入有脉冲量时需注明。 |
||||||||||||
售后服务承诺：
1、我公司所售澳利拓无纸记录仪系列产品在十二个月以内出现质量问题的，负责免费维修。
2、质保期内如我公司产品出现任何质量问题，我公司负责免费维修或更换。
3、质保期内如用户使用不当，造成产品损坏，我公司负责维修，收取损坏部件成本费。
4、质保期后产品出现质量问题，我公司负责维修，收取损坏部件成本费。
5、如用户需我公司现场服务，对省内用户我公司服务人员12小时内到达现场，省外用户48小时内到达现场。
6、携手杭州澳利拓
，共创美好未来！
