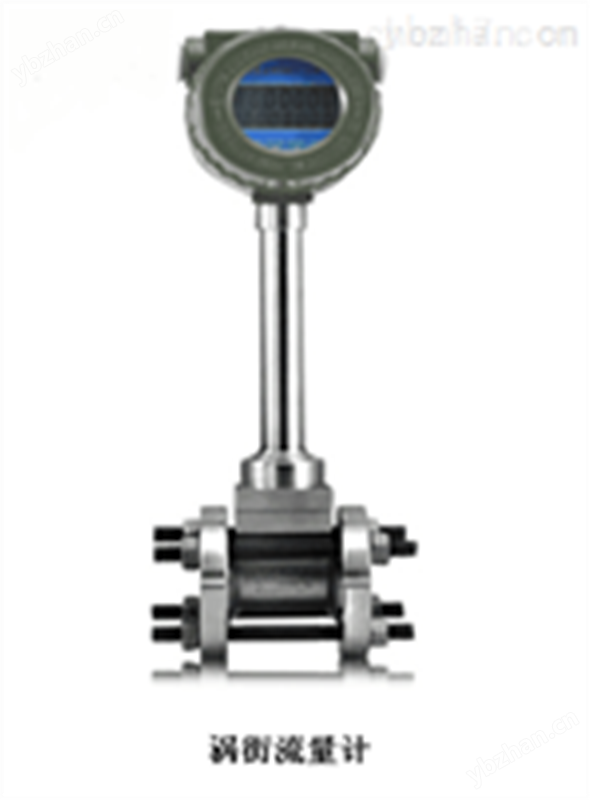

经典AV三级在线观看 ALT-603 蒸汽流量计-涡街流量计

一、产品概括

ALT-603 系列蒸汽流量计主要用于工业管道气体流体的流量测量其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受液体密度、压力、温度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能*稳定。

   ALT-603系列蒸汽流量计是一种新型流量仪表，具有其它流量计不可兼得的许多优点，与国内外同类产品相比具有许多新特点。本仪表采用压电应力式传感器，可靠性高,可在－25℃～＋250℃的工作温度范围内工作。它采用了新一代流量传感器，它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到接收仪表,是一种比较*、理想的流量仪表。

二、主要特点

品种齐全、测量范围广、精度高

检出传感器不与介质接触，可靠性高

气液通用，适用范围广

没有可动部件，构造牢固简单，使用寿命长

压力损失小，计量成本便宜

检出传感器可互换，换后不需标定，便于维护

插入式流量计可进行不断流拆卸

耐腐蚀，安全，防爆

三、测量原理
  蒸汽流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
       在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与蒸汽流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。

四、技术参数：

采用标准		Q/320831AHH003-2004 JB/T6807-93
测量介质：		气体、液体、蒸气
口径规格	法兰卡装式口径选择	25，32，40，50，65，80，100，125，150，200，250，300
	法兰连接式口径选择	25，32，40，50，65，80，100，125，150，200，250，300
	插入式口径选择	300，400，500，600，800，1000
流量测量范围	正常测量流速范围	雷诺数1.5×104～4×106;气体550m/s;液体0.5～7m/s
	正常测量流速范围	液体、气体、流量测量范围见表2，蒸汽流量范围见表3
测量精度		1.0级或1.5级
被测介质温度		常温–25℃～100℃
		高温–25℃～150℃ -25℃～250℃
输出信号		4～20mA,传输距离为1000m(负载电阻≤750)、485通讯、频率输出
仪表使用环境		温度:-25℃～+55℃ 湿度:5～90%
材质		不锈钢，铝合金
电源		DC24V或锂电池3.6V
防爆等级		Exd ⅡBT4
防护等级		IP65

五、工作原理：

涡街流量传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”（见下图）。

由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、后输出频率与介质流速成正比的脉冲信号（或转换成4 ～20mA信号）,送至积算仪进行处理、显示和控制。涡街流量仪表厂家生产的LUGB/E型智能涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)、水和液体（如：水、汽油、酒精、苯类等）的计量和控制。 主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能*稳定。本仪表采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较*、理想的流量仪表。

公称通径(mm)	25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)	DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准　Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

◆测量介质： 气体、液体、蒸气
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃
◆高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6
防护等级 IP65

代号	通径	流量范围㎡/h
LUGB-25	DN25	1~10(液体)			25~60（气体）			蒸汽流量请查看说明书，DN300以上*使用插入式涡街流量计
LUGB-32	DN32	1.5~18(液体)			15~150（气体）
LUGB-40	DN40	2.2~27(液体)			22.6~150（气体）
LUGB-50	DN50	4~55(液体)			35~350（气体）
LUGB-80	DN80	9~135(液体)			90~900（气体）
LUGB-100	DN100	14~200(液体)			140~1400（气体）
LUGB-150	DN150	32~480(液体)			300~3000（气体）
LUGB-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢
