安科瑞微机保护装置断路器失灵保护
1 装置介绍
1.1 概述

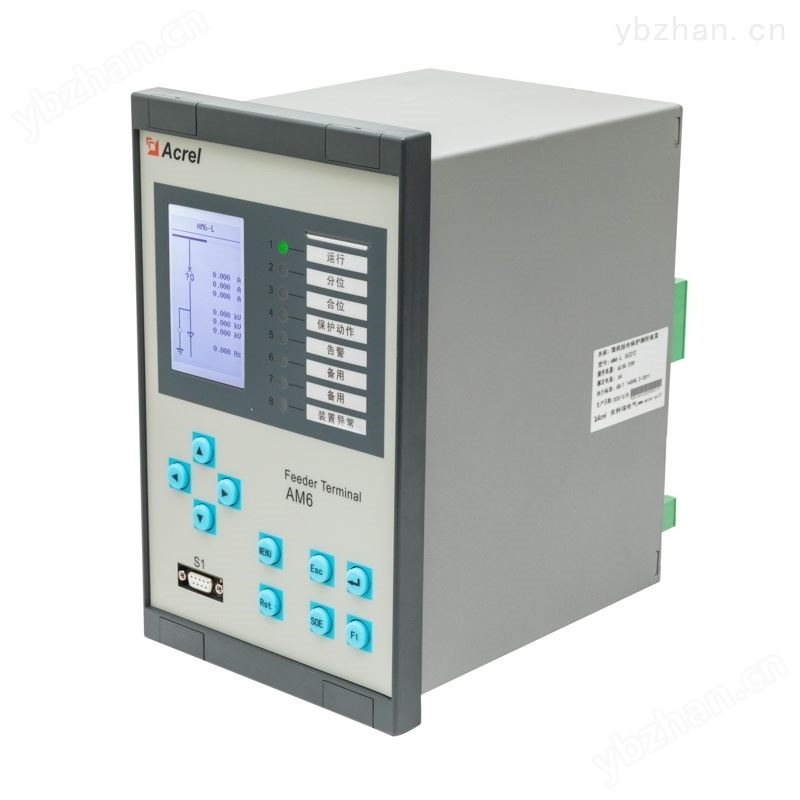

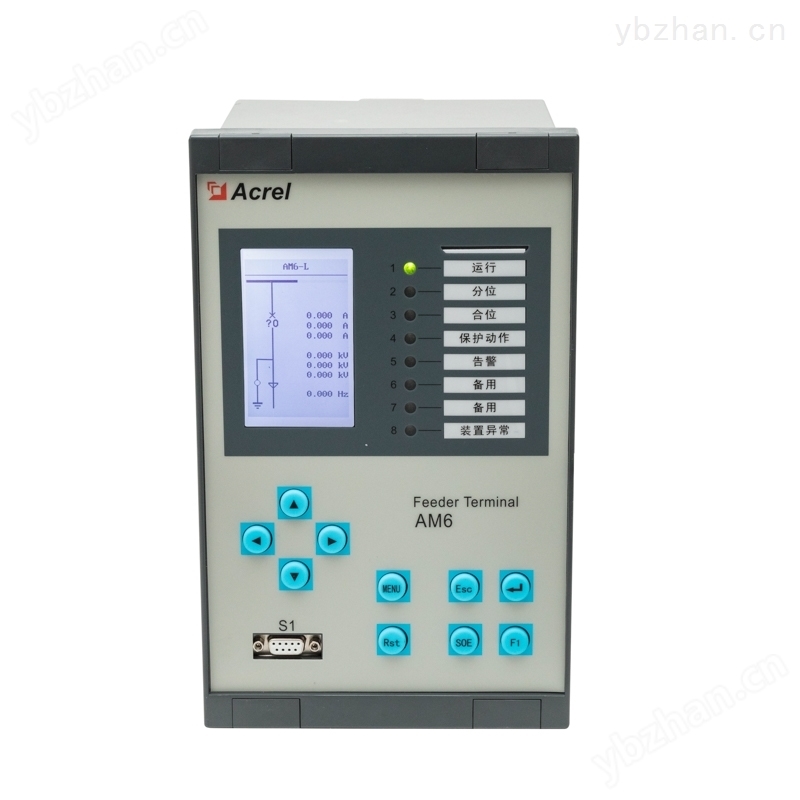

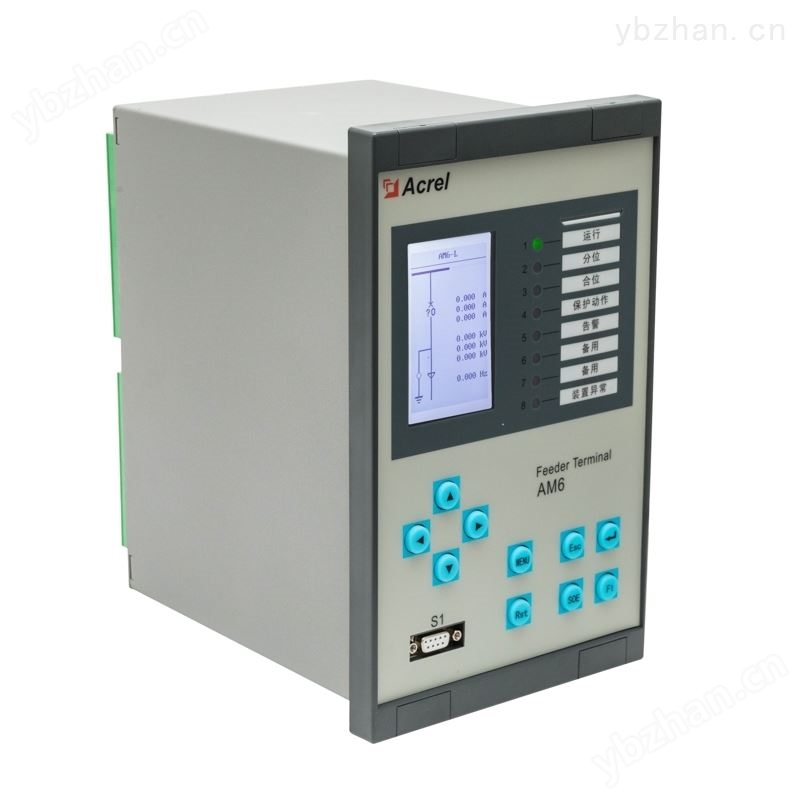

AM6系列微机保护测控装置（以下简称装置）集保护、控制、测量、通讯和监视功能于一体，资源丰富、配置完善、维护方便、性能稳定，适用于 35kV及以下电压等级电力系统的保护和测控，实现进线、主变、配电变、电动机、电容器、母联、PT等保护。应用领域覆盖电力、水利、交通、石油、化工、煤炭、冶金等行业。装置硬件设计采用可靠性配置，软件配以专门的保护算法，抗干扰性能强，可靠性高，保护实现方式灵活，能Acrel-2000Z电力监控系统配套使用，为电力系统的安全可靠运行提供保障。
1.2 特点
高性能的硬件平台
装置采用主频为168MHz的处理器，16位同步采样A/D，每周波48点高速采样、实时并行计算；配置512K字节Flash、（192+4）K字节Sram、外置4M字节NorFlash、外置512K字节Sram，硬件资源充足，可靠性高。
统一的硬件设计和完善的保护功能
装置硬件包括电源模块、CPU模块、开入开出模块、控制回路模块、模拟量采集、通讯模块等采用模块化设计，通用性强。在同一硬件平台上针对不同对象进行保护功能设计，实现35kV及以下电压等级的电力系统保护，适用于进线、馈线、主变（一般容量2000kVA以上）、配电变压器（一般容量2000kVA以下）、高压电动机、高压电容器、母联、PT等设备的保护和自动控制功能。
丰富的接口资源
12路（可扩展到14路）交流电压/电流通道，测量三相电流、两路零序电流、三相电压、零序电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能。保护电流的测量不仅反映基波，还可以通过逻辑可编程软件增加测量2~10次谐波，具有带谐波制动的保护功能。独立操作回路，可自适应0.25~5A开关跳合闸电流；2路4～20mA直流模拟量变送输出，可通过逻辑可编程软件自定义变送量；20路有源开关量输入通道、10路独立无源开关量输出通道；2路RS485串行通讯接口，支持IEC60870-5-103、Modbus-RTU规约；2路以太网接口，支持TCP IEC60870-5-103、TCP Modbus-RTU规约；GPS对时功能，支持IRIG-B对时方式（RS485接口）；11个UBS接口，可通过U盘升级装置程序，也可导出装置的定值、故障录波数据，方便故障分析；1个RS232接口，可通过USB转232数据线升级装置程序，还可上传装置定值、动作事件信息和故障录波数据，方便现场事故分析。
人性化
装置采用全汉化大屏幕液晶显示，人机界面清晰易懂。灵活、舒适的按钮设计，菜单式操作简单、便捷。保护功能的出口可通过跳闸矩阵进行设置方便用户选择要动作的继电器。配备计算机界面的调试与分析软件，调试及维护简单方便。
透明化
实时记录交流量、开入量、开出量和所有保护模块的状态。装置记录内部各元件动作行为、动作时间和录波数据，共可记录16条故障录波，每条录波可触发12次录波，每次录波可录故障8个周波、故障后4个周波波形，共计46s。每个采样点录波至少包含12个模拟量、10个开关量形。
可靠性设计
装置采用全图形编程技术设计每个保护功能，以提高程序的可靠性及正确性。软硬件具有持续完善的自检功能，抗干扰性能好，装置通过多项电磁容检测认证，电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到IV级标准。
1.3 装置选型表
1.4 装置功能对照表
注：√表示具备此功能，■表示可选功能， 空白表示无此功能。
现场安装实例图片：
