一、概述 ：

本产品符合 国家标准《GB/T 18204.5-2013 公共场所卫生检验方法 第5部分：集中空调通风系统》和卫生行业标准《WS 394-2012 公共场所集中空调通风系统卫生规范》要求，采集集中空调送风，检测其中的嗜肺军团菌。 本产品 采集流量大，使需要的粒子短时间浓缩到采样器中，避免长时间采样带来的生物活性损失，提高采样器的现场实用性 。

参数：

• 主气路流量 ( 110 ～1 3 0) L /min可调，允许误差±5%；

• 浓缩气路流量（ 1.5 ～15） L /min可调，允许误差±5%；

• 主 气路流量及浓缩气路流量重复性误差 小于等于 ±2%

• 对于3um以上生物粒子的捕集效率大于 8 0%。

• 定时功能: 1秒---99小时59分59秒

1. 使用方法：

   KH - NSQ3 型生物气溶胶浓缩器 的 主气路 采样流量 建议选择 1 20 L/min，浓缩气路 采样流量 建议选择12L/min；每个气溶胶样品采集空气量建议1m3--2m3；一般采集10min。

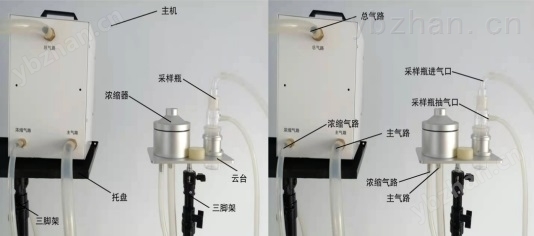

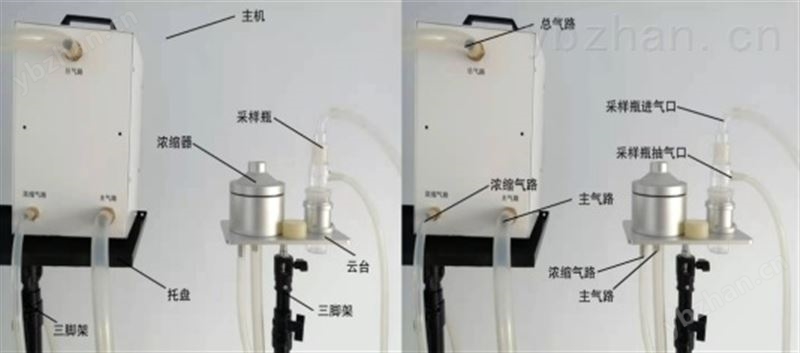

1. 气路链接：



1. 用带有总气路字样的硅胶管连接主机后面的总气路接口和外接泵的接口。

2. 用带有主气路字样的硅胶管连接主机后面的主气路接口和浓缩器的主气路接口。

3. 用带有浓缩气路字样的硅胶管连接主机后面的浓缩气路接口和采样瓶抽气口。

4. 用无标记的硅胶管连接浓缩器的浓缩气路接口和采样瓶的进气口。

   1. 定时器使用说明

      1、设置时钟：按住时钟键不放分别按星期、小时、分钟键设置

      2、设置预约时间点自动开关（可设置20组）:假如每天的8点开10点关

      按模式键选择自动模式，按设定键显示1开，按小时键选择8，按星期键 星期模式要选择周一到周日模式，开的时间设置好了按设定键显示1关，设置关的时间，如果需要设置第二组开关时间继续设置，不需要按时钟键返回就可以了

      3、时间段无限循环模式：假如要开3分钟关5分钟一直循环开关，按模式键选择循环模式 ，然后按设定键，按分钟键先设置开的时间，再按设定键设置关的时间 设置好了按时钟键返回，就是一直循环开关设置的时间段

      4、断电：按模式键选择Z模式，按时分秒设置需要的时间，设置好了按时钟键返回，设置的时间没有记忆，每次都要重新设置时间

       5、夏令时：S/A夏令时按键，长按2秒开启或者关闭，开启夏令时屏幕有A显示，开启后时钟提前1小时

   1. 锁键：按住时钟键加模式键3秒锁定键盘或者解锁键盘 。

5. 五．配置清单

   序号	名 称	数 量	序号	名 称	数 量
   1	主机	R   1台	8	长三角架	R   1副
   2	泵	R   1 台	9	短 三脚架	R   1副
   3	托盘	R   1个	10	连接软管一套	R  4 根
   4	定时器	R   1 个	11	使用说明书	R   1本
   5	云台	R   1个	12	仪器箱	R   2个
   6	浓缩器	R   1个
   7	保修卡合格证	R   1 份
