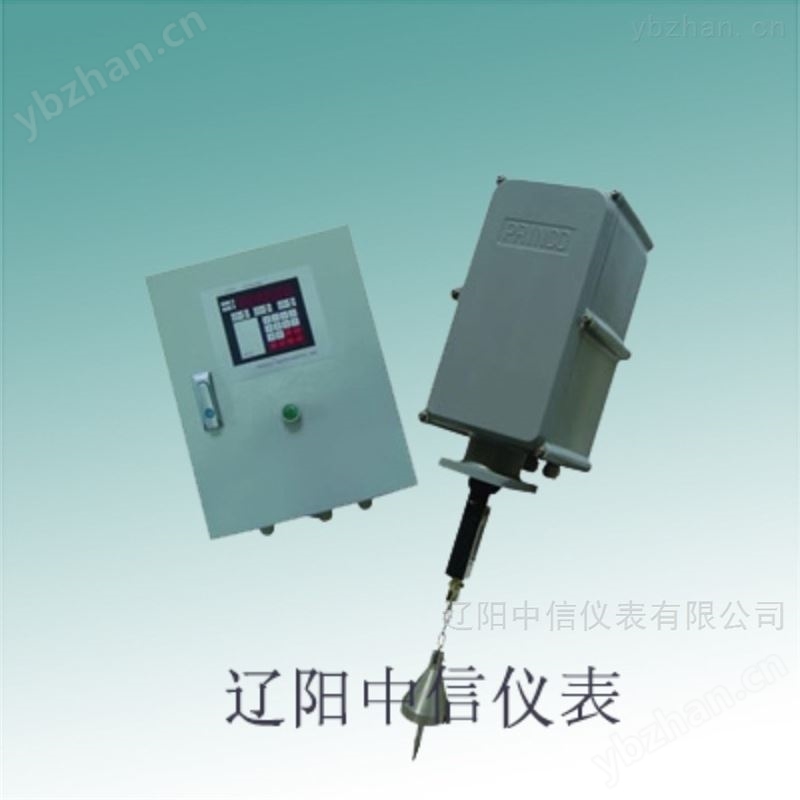

智能型重锤物位计/翻板阀/料位计
测量开始，现场的探测器控制重锤快速下降至物料表面，锤砣一旦触及被测料面（失重）便立即上升，返回待测位置。探测器内的编码器发出于锤砣位移相当的脉冲信号，由计算机进行计算处理后，在控制器面板上显示料面的位置或相对位置，同时输出于料位对应4～20mA标准仪表信号。直到下一周期开始为止，整个过程由手动按键或有计算机来定时启动。
智能型重锤物位计/翻板阀/料位计
■测量原理：
测量开始，现场的探测器控制重锤快速下降至物料表面，锤砣一旦触及被测料面（失重）便立即上升，返回待测位置。探测器内的编码器发出于锤砣位移相当的脉冲信号，由计算机进行计算处理后，在控制器面板上显示料面的位置或相对位置，同时输出于料位对应
4
～
20mA
标准仪表信号。直到下一周期开始为止，整个过程由手动按键或有计算机来定时启动。
■仪表特点：
1
．
简便的按钮式编程设置，内置快速组态菜单，全数字操作，性能*，使用方便。
2
．
控制器采用先进的技术，对测量过程进行多参数运算控制。有效避免各种干扰因素对测量过程的影响。
3
．
自诊断系统，能判断处理十种故障类型并显示。
4
．
自动下限反转功能，避免空库时测锤降入下料口。
5
．
可进行手、自动操作，并提供远程接口，可与
PLC
、
DCS
相连。
6
．
探头的特殊机电结构设计与之配合的专有程序设计，*克服水硬性物质（如水泥、煤粉、粘土）
等环境易产生的料位计阻塞和北方地区易产生的冰冻阻塞物位计现象，极大提高了产品的可靠性。
7
．
三种运行模式设定：
NORM
；
AMAP
；
PHDT
具有自动相序检测功能。
8
．
非测量状态*退出功能，确保误操作时也能自动恢复正常。
9
．
物位计探头上限器具有自动清扫功能，克服粉尘环境的影响。
10
．
铝合金物位计探头，不锈蚀。
11
．
机电分离式结构，可适应高温料仓测量。
12
．
简洁有效的探头设计，使用维护极为方便。
13
．
针对粉仓测量，备有柔软测锤供选用，有效保护卸料设备。
14
．
可广泛应用于水泥厂、电厂、矿山、治金及石化行业，可对固体和液体物位进行测量，尤其适用于
粉体料位的测量和散料的测量。
■
技术参数：
1
．
测量精度：±
1dm
2
．
量程：
2m
～
70m
3
．
定时范围：
5
分钟～
7
天可任意设定。
4． I/O信号：
● 4～20mA模拟信号输出，负载能力≤500Ω
● RUN信号（测量中）输出，无源触点，触点容量：3A 220VAC
● SPC信号（物位报警）输出，无源触点，触点容量：3A 220VAC
● 远程起动输入信号（手测信号）无源触点。
5． 控制器人机界面：
● 6个LED数码管显示物位或库、仓容百分数。
● 8个状态指示灯，显示设备状态。
● 10个数字键和6个功能键用于参数设定和功能操作。
6． 使用温度：
● 控制器 －20
℃
～＋45
℃
●
探测器 －35
℃
～＋185
℃
高温测量需安装法兰管。（立管）
7． 电源要求：
● 380VAC 50HZ 3相1A ±10％ ● 220VAC 50HZ 单相±10％
8． 重量（约）：
控制器：13 kg 探测器：33.5 kg
