JT-PV18太阳能发电教学演示实验台
太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。 JT-PV18太阳能发电站教学演示实验台主要是针对职业院校实训教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。

太阳能发电教学演示实验台产品详情

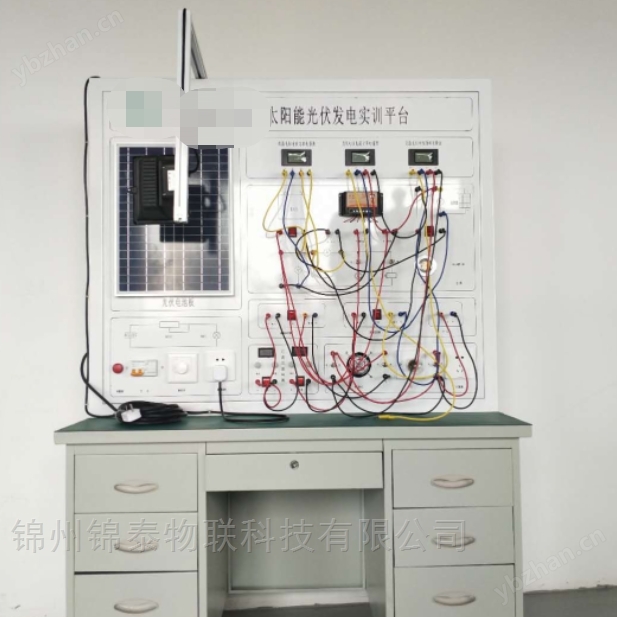

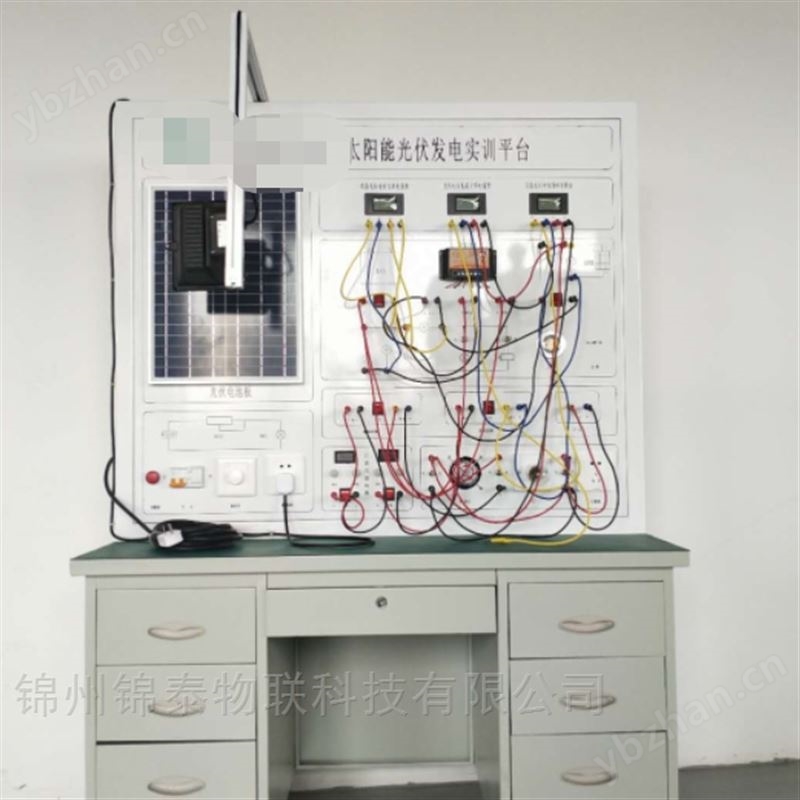

JT - PV18 太阳能发电教学演示实验台

一、 产品概述

太阳能光伏发电具有无枯竭、无公害、资源分配广泛等优点。在太阳能路灯、太阳能草坪灯、太阳能庭院灯等以及通信和工业中应用的微波中继站、光缆通信系统、水文观测系统、气象和地震台站等中得到了广泛的应用。

JT - PV 18太阳能发电站教学演示实验台主要是针对职业院校实训教学需求研制，帮助学生理解太阳能光伏发电原理，学习工程应用技能。适用于广大高等院校、高职院校的电气工程及自动化、机电一体化技术、计算机控制技术、电力系统自动化技术、电子信息工程和能源动力及新能源生产企业等领域。

二、系统教学规划

主要目的	光伏发电基本原理实习
针对人群	专业课刚开始中职 -高职 — 专科
完成能力	了解光伏发电系统组装方法了解光伏发电系统配置情况
配合课程	电工基础光伏逆变技术及应用新能源发电技术智能光伏系统制作光伏发电系统集成与设计光伏电站维护与检修变频技术与PLC 《CAD》电路设计与制版 LED原理与应用光伏产品营销太阳能电池原理与工艺》《光伏材料加工》《光伏电子检测技术》
每台适用学生数量	4人

三、教学实训项目

1.太阳能光伏板能量转换实验

* 2.接反保护实验

3.环境对光伏转换影响实验

4.太阳能电池光伏系统直接负载实训实验

5.光伏控制器的工作原理实验

6.控制器对蓄电池的过充保护实验

7.控制器对蓄电池的过放保护实验

8.并网型逆变器工作原理实验

9.夜间防反充实验

10.离网型逆变器工作原理实验

11.独立光伏发电实验

12.光伏并网实验

*13.太阳能LED节能灯照明实验

交流电机实验

四、教学平台特点

1. 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。

2 . 工程实用价值强，所采用的电池板、智能控制器、蓄电池、路灯、灯均与现场应用中一样，可使学生深刻理解太阳能光伏发电的现场应用。

3.整个实训装置的各个部分是*独立的，学生在实训过程中可*根据自己对太阳能光伏发电应用的理解自己动手连接。

4.采用标准工业用电池板。

*5.光源采用汞灯光源，发光强度亮均匀等特点。

五、主要技术参数

序号	项次		主要参数
1	多晶硅太阳能电池组系统		（1）峰值功率： 30W （2） JT 大功率电压： 17.5V （3） JT 大功率电流： 1.95A （4）开路电压： 22V （5）短路电流： 2.2A （6）安装尺寸： 622 × 550 × 18mm
2	太阳能控制器系统		（1）使用单片机和软件，实现智能控制，自动识别 24V 系统。（2）采用串联式 PWM 充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非 PWM 高 3 － 6%; 过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。（3）多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。（4）具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。 *（5）浮充电温度补偿功能。
3	变频器		电机额定功率： 7.5KW 额定输出电流： 17A 外形尺寸： R2 频率范围： 0-500Hz 输入电源： 3相，380V 助手控制盘： ACS-CP-D
4	电力蓄能系统		蓄电池类型：风能环保免维护蓄电池蓄电池组容量:12V/65Ah 重量：21KG 蓄电池数量： 1个
5	离网逆变模块系统		（ 1）纯正弦波输出 ( 失真率 <4%) （2）输入输出*隔离设计（3）能快速并行启动电容、电感负载（4）三色指示灯显示，输入电压 , 输出电压，负载水准和故障情形（5）负载控制风扇冷却（6）过压 / 欠压 / 短路 / 过载 / 超温保护
6	并网逆变模块系统		并网逆变器具有 DC － DC 和 DC － AC 两级能量变换的结构。 DC － DC 变换环节调整光伏阵列的工作点使其跟踪 JT 大功率点； DC － AC 逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数
6	显示装置系统	直流/交流电压表	光电池充电电压 /逆变器输出电压
		直流/交流电流表	光电池充电电流/逆变器输出电流
		直流/交流功率表	光电池充电功率/交流负载使用功率
		光照强度 / 温度表	实阳显示光照辐射强度值和电池板表面温度值
7	人造光源		(1)输出功率可调:0-500W (2)工作电压：AC220V (3)角度可调：0-90度 (4)移动支架：可升降，喷塑
8	负载模块装置系统		( 1 ) 交流线性电阻负载：3～15～120W ( 2 ) 直流模拟负载：12V/28WLED路灯板
