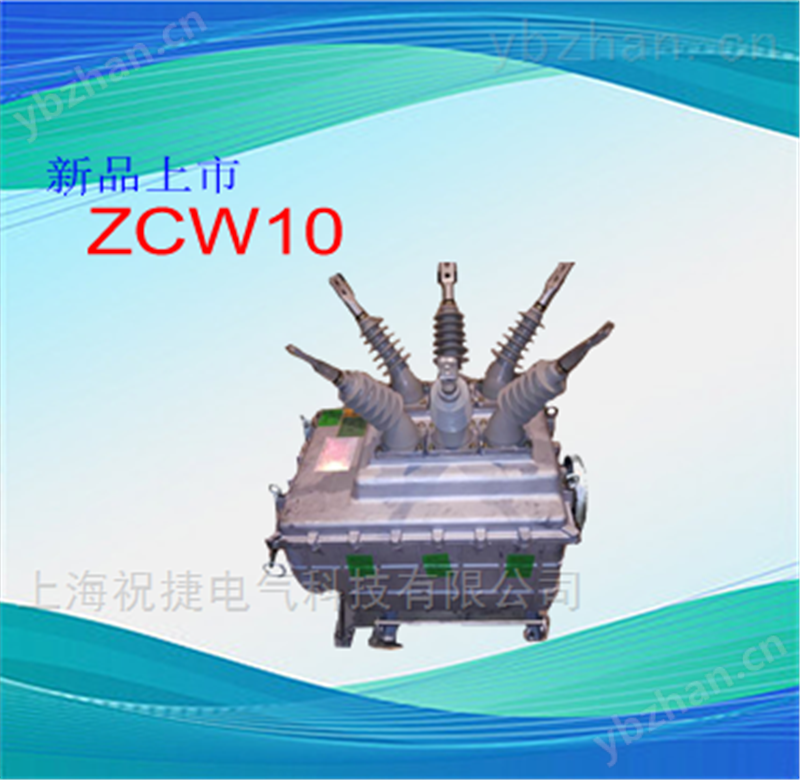

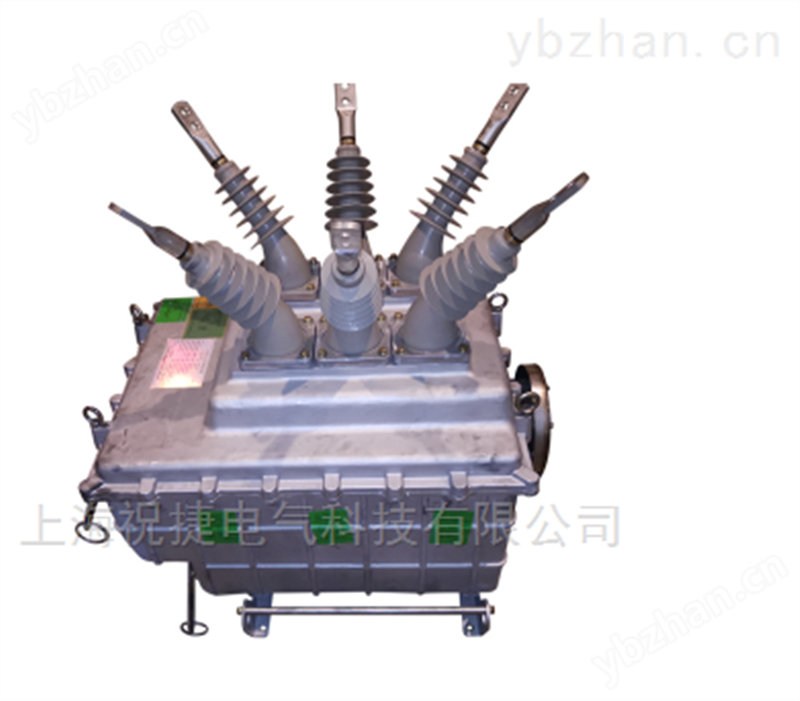

1 10kV 柱上六氟化硫断路器型号为 ZW68A-12/T630A-20KA , 额定频率 50HZ , 额定电流 630A ,
开断电流 20kA , 配电动弹簧操动机构,操作电压 DC24V 。 对地绝缘电阻大于 1000M Q 。
2 断路器箱体材料采用 铝合金( ZL114A-T5 )压铸 成型,防护等级不低于 IP67 ; 壳体上有位于在地面易观察的、明显的分、合闸位置指示器,指示器与操作机构可靠连接,指示动作可靠。 应采用直径 12mm 的防锈接地螺钉,接地点标有接地符号。壳体表面凸起,不会*存水。 壳体具备搬运把手,避免拽拉出线套管。配置吊用的吊环,可使悬吊中的开关设备保持水平, 吊链与任何部件之间没有摩擦接触,避免在吊装过程中划伤箱体表面喷涂层。铭牌采用 304 不锈钢制作,能耐风雨、耐腐蚀、保证使用过程中清晰可见,铭牌内容符合国家相关标准要求。
3 高气压泄压报警装置
为了防止开关因内部异常而引起气体压力急剧上升时导致容器破裂,特设置了高气压防爆
泄压装置;泄压膜在 0.5MPa~0.6MPa 压力时动作,释放内部压力。高气压防爆泄压装置安装 在手力操作把手反方向处,避免泄压膜破裂危及操作者及公共安全。
表 1 电气技术参数
项目 |
参数 |
|
额定电压 |
12kV |
|
额定频率 |
50Hz |
|
额定电流 |
630A |
|
额定短时耐受电流 |
20kA |
|
额定短时耐受电流通流时间 |
4s |
|
额定短时耐受电流(峰值) |
50kA |
|
额定短路关合电流(峰值) |
50kA |
|
额定电缆充电电流 |
25A |
|
额定短路开断电流 |
20kA |
|
额定操作顺序 |
分 -0.3s - 合分 -180s - 合分 |
|
额定工作压力(表压 Mpa20° C 时) |
0.35 |
|
*功能压力(表压 Mpa20 C 时) |
0.25 |
|
额定工频耐受电压( 1 分钟) (*工作压力下额定绝缘 水平) |
相间及相对地 |
42kV |
绝缘断口间 |
48kV |
|
额定雷电冲击耐压 ( BIL ) (*工作压力下额定绝缘 水平) |
相间及相对地 |
75kV |
绝缘断口间 |
85kV |
|
额定机械稳定性次数 |
断路器 |
10000 次 ( M2 级) |
SF6 气体年泄漏率 |
< 0.5% |
|
额定合/分闸操作电压( V ) |
DC24V |
|
总重量 |
150kg |
|
外形尺寸(长X宽X高) |
960 X 720 X 820 mm |
|
合闸时间 |
额定操作电压 |
50 ± ms |
主要出厂试验项目:
1 、主回路绝缘试验
2 、辅助回路和控制回路绝缘试验
3 、主回路电阻测量
4 、密封试验
5 、设计外观检查
6 、机械操作和机械特性试验
7 、准确级试验
8 、功能试验
9 、成套联调试验
运输
本产品必须包装后运输。在运输或吊装时,不允许有强烈震动,不允许倒置、翻滚。
9.2 验收
验收应按下列程序进行:
9.2.1 在户内开箱,按装箱清单检查随机文件是否齐全;
- 小心取出开关,从外表观察产品是否有碰伤痕迹,特别注意瓷套是否撞裂;
9.2.3 观察表压是否在 0.35MPa ( 20° C 时)(按用户要求安装压力表时);
9.2.4 对开关试操作 5 次,应无拒合和拒分等现象。
9.2.5 有条件时,可检测一下回路电阻值(应小于 130 卩。)。
9.3 存放
本产品应存放在室内不易被碰撞和通风良好的地方。
