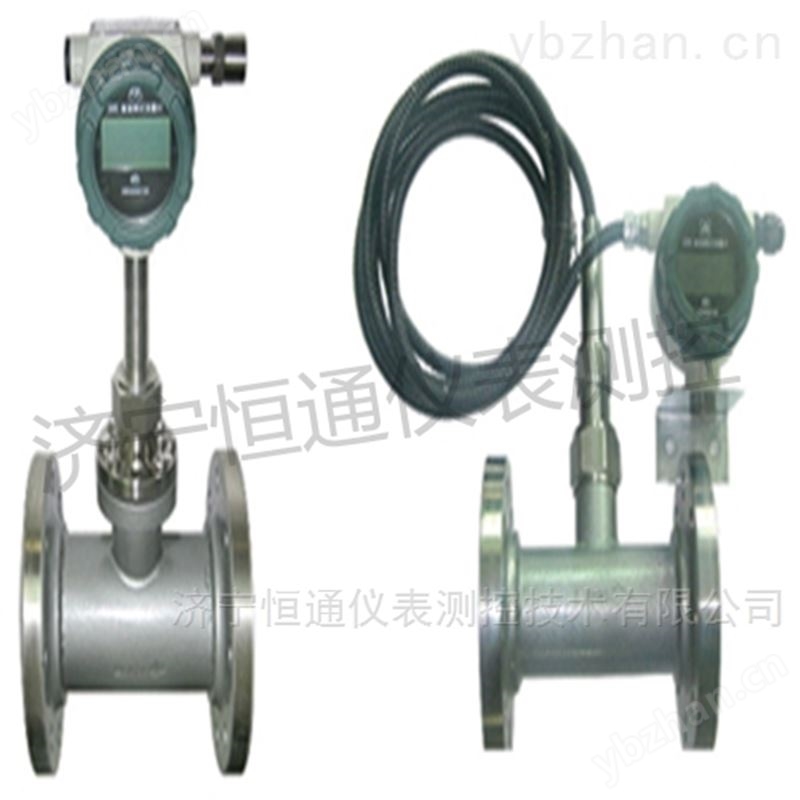

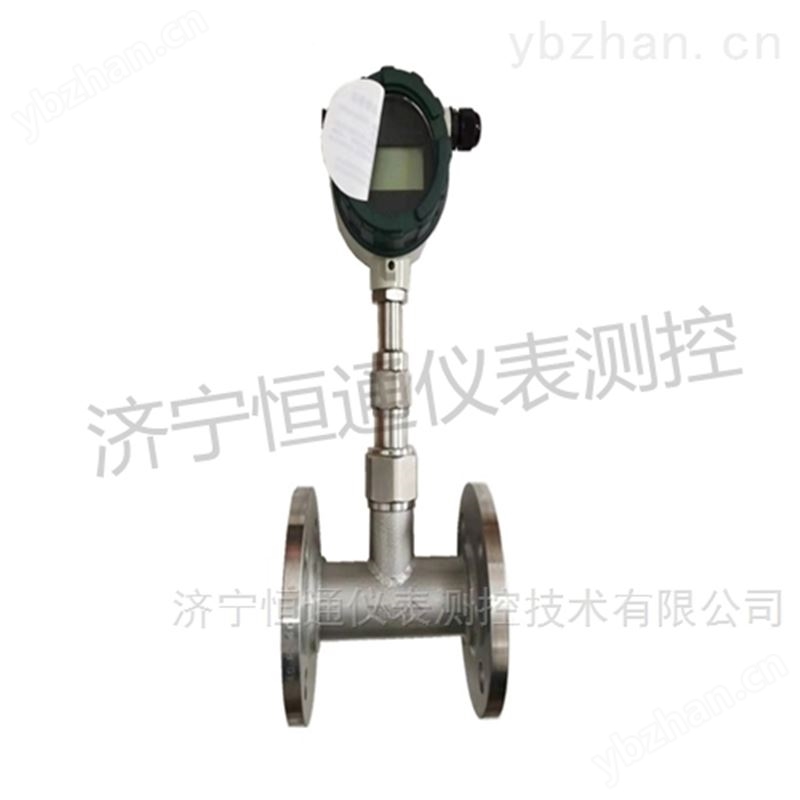

靶式流量计六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，本产品是在原有应变片流量计测量原理的基础上，优化了传感器结构。优化后产品实现了高精度、高稳定性，改善了初代流量计温漂大，抗过载（冲击）能力差，存在静态密封点等种种缺陷，不但发挥了其原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其*的抗干扰、抗杂质性能，除能替代常规流量计所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
选型计算
智能靶式流量计 的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号。计算公式如下：
液体介质:q 0=q1( ρ / ρ 0)^1/2
气体介质: Q 0 =Q1( ρ / ρ N ) ^1/2
q 0 ——标准水的流量(m 3 /h) Q 0 ——标准干空气流量(Nm 3 /h)
q 1 ——实际液体介质满量程流量(m 3 /h)
Q 1 ——实际气体介质标态满量程流量(m 3 /h) ρ 0 ——标准状态水的密度
ρ N ——标准状态干空气密度ρ——实际介质密度
标准条件指：
标准状态压力：Po=101.325kPa(绝) 标准状态温度：t 0 =20℃
标准状态空气密度：ρ空气= 1.293kg/m 3 标准状态水密度: ρ水 =999.8kg/m 3
主要技术参数表
|
被测介质 |
液体；气体；蒸汽 |
|||||
|
公称直径 |
法兰式15～500mm |
夹装式15～500mm |
插入式65～5000mm |
|||
|
公称压力 |
0.6～42MPa |
0.6～42MPa |
0.6～42MPa |
|||
|
介质温度 |
-100℃～+350℃ |
|||||
|
精确度 |
±0.2% |
±0.5% |
±1.0% |
±1.0% |
||
|
范围度 |
1：5（液体） |
1：10（液体、气体） |
1：30（液体、气体） |
1：12（蒸汽） |
||
|
补偿形式 |
温度补偿；压力补偿 |
|||||
|
重复性 |
0.05%～0.08% |
|||||
|
供电电源 |
机内自备锂电池（3.6V）；外供电源24VDC |
|||||
|
输出形式 |
现场显示；4～20mA,二线制；脉冲0～5V；RS485/RS232；HART |
|||||
|
测量管材料 |
碳钢；不锈钢；亦可按用户要求协商提供 |
|||||
|
防爆标志 |
隔爆型（ExdⅡCT 4 ） |
|||||
|
防护等级 |
IP65;IP67 |
|||||
|
法兰规格 |
流量计连接法兰规格执行GB/T系列标准，也可以根据用户要求特殊加工。 |
|||||
2、典型应用
气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸 、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类：过热蒸汽、饱和蒸汽。
三、流量计测量范围选择（超出流量范围的可以订做）
1、标准水流量测量范围表
|
公称口径DN(mm) |
流量计测量范围(m3 /h) |
靶径比范围 |
最大压降（kPa） |
|
15 |
0.1～3 |
0.8～0.5 |
75.53 |
|
20 |
0.17～5 |
0.8～0.5 |
55.12 |
|
25 |
0.3～9 |
0.8～0.4 |
34.45 |
|
32 |
0.5～14 |
0.8～0.3 |
24.12 |
|
40 |
1.0～24 |
0.8～0.3 |
17.23 |
|
50 |
1.5～40 |
0.8～0.3 |
6.89 |
|
65 |
2.5～60 |
0.7～0.35 |
5.51 |
|
80 |
3.5～90 |
0.7～0.35 |
4.31 |
|
100 |
5～140 |
0.7～0.3 |
2.76 |
|
125 |
6～200 |
0.7～0.3 |
2.07 |
|
150 |
10～300 |
0.6～0.25 |
1.38 |
|
200 |
18～560 |
0.6～0.25 |
0.89 |
|
250 |
25～800 |
0.5～0.25 |
0.56 |
|
300 |
40～1200 |
0.5～0.2 |
0.35 |
|
350 |
50～1500 |
0.5～0.2 |
0.01 |
|
400 |
65～2000 |
0.5～0.2 |
0.07 |
|
450 |
90～2600 |
0.4～0.2 |
0.06 |
|
500 |
110～3300 |
0.4～0.2 |
0.05 |
|
550 |
140～4100 |
0.35～0.2 |
0.04 |
|
600 |
170～5000 |
0.3～0.15 |
0.03 |
|
700 |
230～6800 |
0.3～0.15 |
0.011 |
|
800 |
300～9000 |
0.3～0.15 |
0.0083 |
|
900 |
370～11000 |
0.3～0.15 |
0.0062 |
|
1000 |
470～14000 |
0.2～0.1 |
0.0055 |
|
1100 |
560～16000 |
0.2～0.1 |
0.0041 |
|
1200 |
670～20000 |
0.2～0.1 |
0.0034 |
|
1300 |
780～23000 |
0.2～0.1 |
0.0028 |
|
1400 |
900～27000 |
0.2～0.1 |
0.0018 |
|
1500 |
1050～31000 |
0.2～0.1 |
0.0016 |
|
1600 |
1200～32500 |
0.2～0.1 |
0.0014 |
|
1700 |
1350～36500 |
0.2～0.1 |
0.0012 |
|
1800 |
1510～40800 |
0.2～0.1 |
0.0011 |
|
1900 |
1680～45500 |
0.2～0.1 |
0.0010 |
|
2000 |
1850～50000 |
0.2～0.1 |
0.0009 |
|
2100 |
1980～55800 |
0.2～0.1 |
0.0008 |
注：实际压降=（实际流量/满量程流量） ×满量程最大压降。
