一、概述 OVERVIEW
本公司推出的AMT-FB301多参数水质监测浮标系统，AMT-FB301可以实现多种水质参数的同时测量，包括溶解氧、pH、ORP、电导率和浊度等，DT-200主控机通过RS485（Modbus/RTU协议）总线采集处理测量数据，再由无线模块发送到远程服务器，用户可以实时获得监测数据。
该系统以浮标为载体的水质监测系统是化学分析仪器和各种水质传感器的集成，并结合了现代化的数据采集处理技术、数据通信技术、浮标设计及制造技术，是实现环境水质监测自动化、网络化、在线监测的有效技术手段。
AMT-FB301多参数水质监测浮标系统的应用领域广泛，可用在水产养殖、工业生活污水排放、农业灌溉用水、环境监测等领域。
二、系统特点 System Features

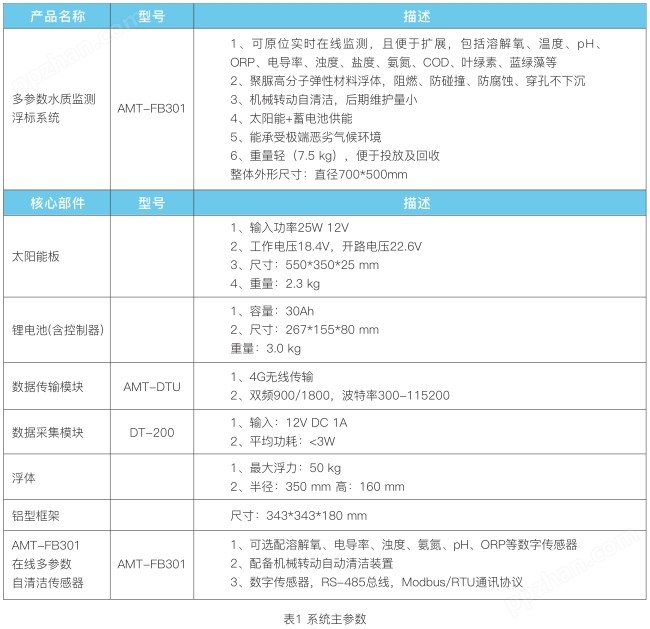

1.系统主参数
2.监控数据

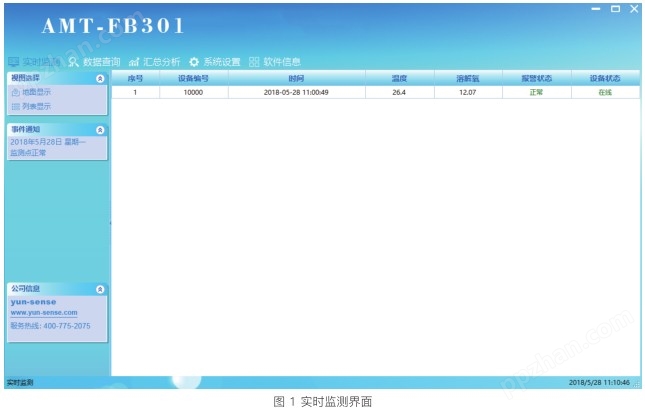

监控界面可显示6个参数，多个监测点的实时测量数据和温度信息。双击监测点可显示详细信息，点击左侧“地图显示”可显示所有监测点位置。点击“数据查询”可显示历史测量数据和温度，可按时间段查询，也可只查询单个数据，如图 1所示。

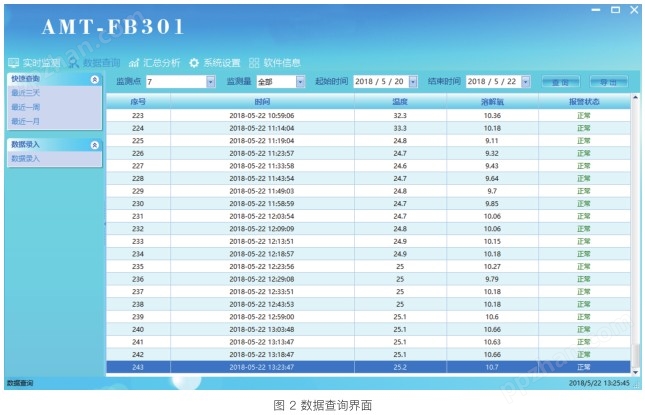

数据查询可以查询到目标监测点各个时间点的历史数据，同时可对异常数据进行报警，如图 2。
汇总分析可以把目标检测点的实时数据绘制成直观的曲线图，并且可以查看不同时间点的历史数据，如图 3。

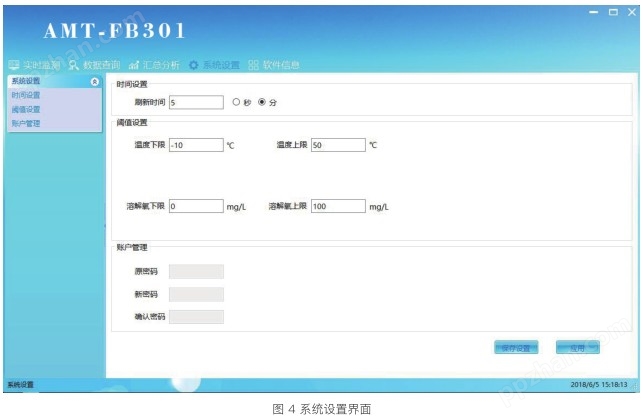

点击“系统设置”可设置参数阈值和账户管理，测量数据超出上下*会报警提示，报警时数据显示界面中相应传感器的数据显示区域会以红色底色显示，如图 4所示。
在软件信息界面可查询到关于软件的基本信息及进行软件注册操作，如图5。
三、参数设置 parameter settings
系统默认配置为30min（可更改）发送一次数据，传感器类型根据所接传感器进行配置。在出厂前可根据具体需求进行配置完成，如若有需要更改配置的情况，请按照下述方法进行配置。
1.配置步骤
(1)首先把DTU的A（蓝色线）、B（白色线）数据线，分别对应接到串口的T/R+、T/R-接口。
(2)给设备接上电源，通过串口助手发送指令进行配置，所有指令均为十六进制数。
(3)指令发送完毕后在十秒内会收到返回值（若返回值与输入值*，则写入成功；若返回值和发送值不*或无返回值，则写入失败，需检测电气连接及代码编写后重新写入）。
指令配置完成后对设备断电重启即可正常使用。
2.指令说明

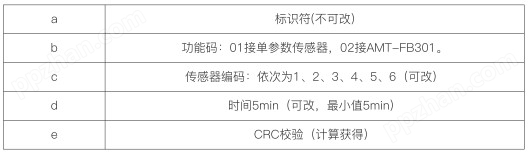

(1）指令格式
完整指令实例： FA 02 01 02 03 04 05 06 00 05 7F B5
注释：

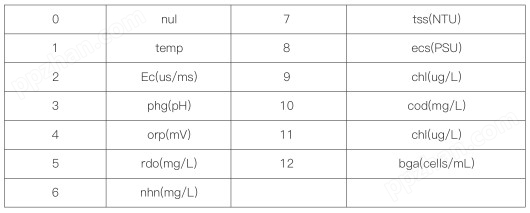

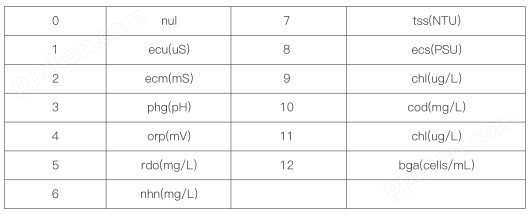

(2）传感器编码参照表
单参数传感器：
AMT-FB301：
单支传感器和AMT-FB301类型差距在编号1、2处。
(3）指令参数配置
A、单参数传感器
多支单参数传感器组合使用时（多六只），b处指令为01，要把每支传感器设成不同的设备地址（1～11），先根据传感器地址由低到高排列，然后根据排好的顺序，对应上表中的传感器编码可以排列出一条如上述C处的指令。
若四支传感器：pH（地址2）、rdo（地址4）、nhn（地址5）、cod（地址6），则指令格式中的c处指令为： 03 0506 0A 00 00。未接传感器的位置， 写入00即可。
B、AMT-FB301多参数传感器
接AMT-FB301时，b处指令为02，然后根据所选的测试参数，对照AMT-FB301编码表，把所选的编码从低到高进行排列，不足六个参数，在后面补00。
如所选测试参数为温度、PH、溶解氧三个参数，则指令格式中的c处指令为：01 03 05 00 00 00，不足六个参数的在尾部用00来凑足六个。
四、电气连接 Electrical connections
所有电气连接操作必须在断电情况下进行！
1.输入电气连接
太阳能板接入蓄电池：
（a)棕色线—电源线（12V）
（b)黑色线—地线（GND）
2.蓄电池输出电气连接
蓄电池接通DT-200:
（a)从DT-200左侧插入负载输出电源线
3.AMT-FB301电气连接
AMT-FB301接通传感器：
（a)红色线—电源线（12V）
（b)黑色线—地线（GND）
（c)蓝色线—485A
（d)白色线—485B
AMT-FB301接通无线模块：
（a)红色线—电源线（12V）
（b)黑色线—地线（GND）
（c)蓝色线—485A
（d)白色线—485B
注意：不可将信号线（蓝色线、白色线）接触到电源端子（红色线、黑色线），否则会导致传感器损坏。也不可将电源线的正负极（红、黑色线）短接，否者会造成DT-200的损坏。
五、维护日程和方法 Maintenance schedule and method
1.维护日程
对于AMT-FB301在线多参数传感器监控系统，如工作环境良好，且系统工作正常可以延长维护周期。考虑到传感器工作环境的多样性，建议根据实际情况，定期对传感器进行检查、清洗和校准。
2.外观检查
(a)观察浮体和太阳能板表面有无硬伤划痕及损坏，是否已影响到正常工作。
(b)如发现所示测试数值不准或不稳定时，需检查传感器头部是否有脏污和微生物附着，外壳及传感器表面是否受到损坏。
(c)检查线缆是否正常，有无破损和老化现象。
(d)检查易耗品是否有损坏。
3.传感器维护方法
(a)检查：检查传感器头部是否有脏污和微生物附着，外壳及传感器表面是否受到损坏，线缆是否正常，测试数据是否正常，易耗品是否有损坏。
(b)清洗：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
(c)校准：对传感器进行单点或两点校准。根据所对应传感器选择合适的标准溶液。 校准方法详见各对应传感器说明书。
4.清洗
用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。
5.校准
如果进行表面清洗和易损件更换后，传感器所测数值仍不准时，需将传感器从系统上取下，对其单独进行单点或两点校准。根据所对应传感器选择合适的标准溶液。校准方法及通讯协议详见各对应传感器说明书。
6.注意事项
(1）密封盒内严禁进水，且湿度不能超过70%
(2）应用软棉布类擦拭太阳能板表面，不允许用尖硬物品对其表面进行清理。
(3）清理传感器探头时，应注意确保探头不要受到剧烈的机械撞击。以防损伤内部敏感的光学部件和电子部件。
(4）探头内部没有需要用户维护的部件。
校准相应传感器时，其他传感器禁止摘下探头保护套。
六、常见故障分析及排除方法 Common fault analysis and troubleshooting
七、质量和服务 Quality and service
1.质量保证
●质检部门有规范的检验规程，具备*完善的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一套不合格产品出厂。
●收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
●保证货源数量和出货速度。

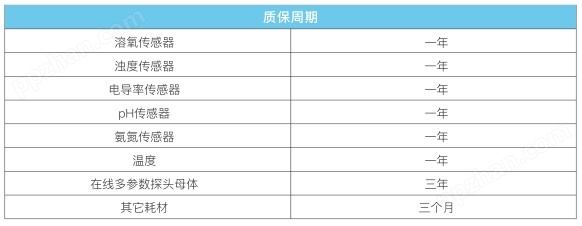

2.AMT-FB301在线多参数自清洁数字式传感器质保周期
3 .配件和备件
此产品包括：控制系统1套、说明书1份、合格证1张
4.售后服务承诺
本公司提供自销售日起一年内的本机售后服务，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。
