壁挂式超声波热量计的说明

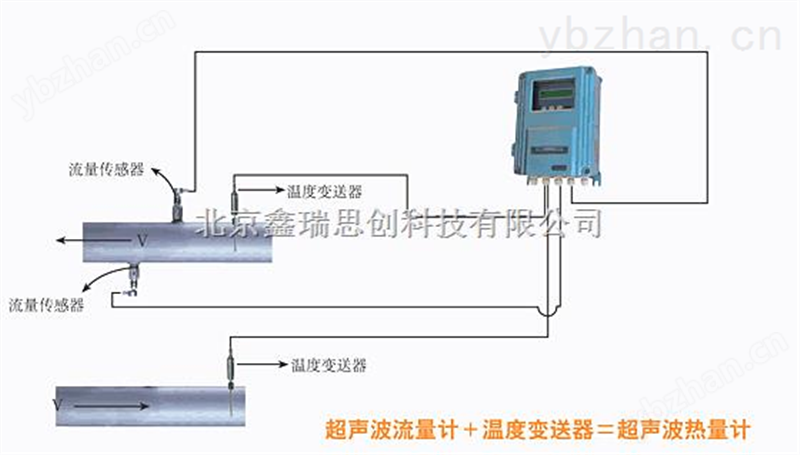

XRT-200F1壁挂式超声波热量计是在超声波流量计基础上加配一对温度变送器而实现热量计量功能的。可循环显示正、负、净累积热量与累积流量和瞬时热量与流量计及时间、温度等值。超声波热量计广泛应用于供热管网的在线计量。壁挂式超声波热量计主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型，传感器分为外缚式、插入式、管段式等。
● 标准热焓值表已存于热量计中
●壁挂式超声波流量计介绍详见 固定式超声●热量计算公式：热量=流量×(A11温度下的水的热焓值-A12度下的水的热焓值)
波流量计
测量精度：满足EN1434标准；
测量周期：500ms (每秒2次，每个周期采集128组数据)；
工作电源：85~220VAC或隔离24VDC/8~30VDC；
*大流速：*大流速挂：64m/s（流速分辨率0.001m/s）；
热量单位：吉焦耳、千卡、BTU可选；
可测介质温度范围：-40℃~160℃；
显 示：2×10背光型汉字液晶显示器；可显示瞬时流量及正、负、净累积热量等；
操 作：4×4轻触键盘；
铂 电 阻：PT100三线制铂电阻；
信号输入：
◇ 3路4-20mA模拟输入，精度0.1%；可输入温度、压力、液位等信号；
信号输出：
◇ 1路隔离RS485输出；
◇ 1路4-20mA或0-20mA输出；
◇ 1路隔离OCT输出（脉冲宽度6～1000ms之间可编程，默认200ms）；
◇ 1路继电器输出（脉冲宽度200ms）；
通讯协议：MODBUS协议、M-BUS协议、FUJI扩展协议，并兼容国内其他厂家同类产品的通讯协议；
壁挂式超声波热量计其他功能：
◇ 自动记忆前512天，前128个月，年正/负/净累积流量；
◇ 自动记忆前30次上、断电时间和流量并可实现自动或手动补加，可通过MODBUS协议读出；
◇ 可编程批量（定量）控制器，故障自诊断功能；
◇ 可通过传送来的代码文件实现软件升级；
防护等级 ：传感器IP68，其余主机IP65 ；
防爆等级：EXdII BT4 (防爆型主机)；
配 置
1、主 机 ： 1台
2、流量传感器 ： 1对
壁挂式超声波热量计可选配传感器：
◇ 标准小型传感器S 1型：（适用DN15~100mm/适用温度0～70℃）
◇ 标准中型传感器M1型：（适用DN50~700mm/适用温度0～70℃）
◇ 标准大型传感器L 1型：（适用DN300~6000mm/适用温度0～70℃）
◇ 高温小型传感器S1H 型：（适用DN15~100mm/适用温度0～160℃）
◇ 高温中型传感器M1H 型：（适用DN50~700mm/适用温度0～160℃）
◇ 插入B型传感器（直插式）：（适用DN80mm以上/适用温度0～160℃）
◇ 加长插入B型传感器（水泥管用）：（适用DN80mm以上/适用温度0～160℃）
◇ 管段式传感器：（卫生型、派型管段型、标准管段型/适用温度0～160℃）
3、铂 电 阻 ： 1对（选配，用户可自行采购，报价内不含铂电阻）
4、钢 带 ： 1
