量调节控制时的组成

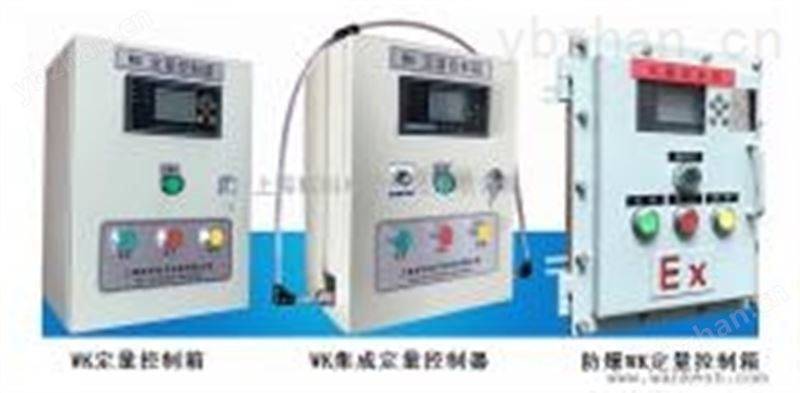

WK调节控制箱是对流量大小进行调节使用，如果要定量控制刚可以参考WK定量控制箱。流量调节配套设备包括：WK调节控制箱、流量计、电动调节阀；定量控制时配套设备则一般包括：WK定量控制箱、流量计、电磁阀；综合定时定量调节时则包括：WK定量/调节控制箱、流量计、电动调节阀、电磁阀组成。
在这里我们主要介绍流量调节控制，其组成WK调节控制箱、流量计和电动调节阀都由我们提供！实际安装时只要在管道上安装流量计和调节阀，并根据WK调节控制箱内部接线标示连接即可，非常简单。具体安装要求：流量计安装在调节阀前面位置，并距离1-3米距离（管道口径越大距离越大），并保证流量计前后一定直管道。
二、流量调节的原理
流量调节是流量调节仪内部PID自动调节完成的，基本原理：调节仪通过流量计测量的流量值与实际设定的流量值进行内部 PID运行后（包括比例、积分、微分处理），不断调节和控制调节阀的开度，来慢慢使实际流量值无限接近所设定的流量值，这个调节是一个过程，实际应用中也是需要时间的，一般几分钟左右，有些场合可能十分钟以上，这个与实际应用中的具体情况而定，如管道压力变化大，调节流量大小等，特别是管道压力是否稳定，直接影响流量调节的稳定性和所需要时间。在这里建议管道压力波动大场合应安装稳定器来稳定压力后再作流量调节。
- WK流量调节器的功能
- 实时采集流量计信号，显示流量值大小；
- 显示调节阀开度；
- 显示调节目标值大小，并很直观的与实时流量值进行比较；
- 设置调节目标值非常方便；
- 可手动控制调节的开度，完成手动调节；
- 可以设定输出阀的开度，以便更快更精准的完成自动调节；
- 自带自整定功能，完成自行运算比例、积分和微分运算；
四、订货时应提供的参数说明（以下参数极其重要，直接影响选型和实际效果） 1、 测量 介质 和管道 详情：打料介质具体名称（或具体化学名称和成份）、介质温度、介质压力； 现场如已有管道应提供管道口径大小（内口径）；
2、说明控制的要求： 调节流量大小范围、控制的时间长短、如需要控制总量应提供控制总量的范围； ；
3、 如要实现定时定量应提供每次定量值的范围以及对应控制时间的要求 。

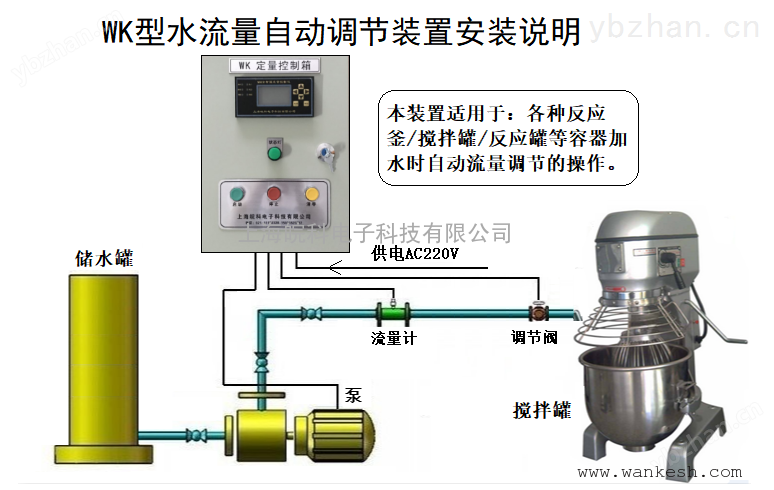

五、控制安装图
