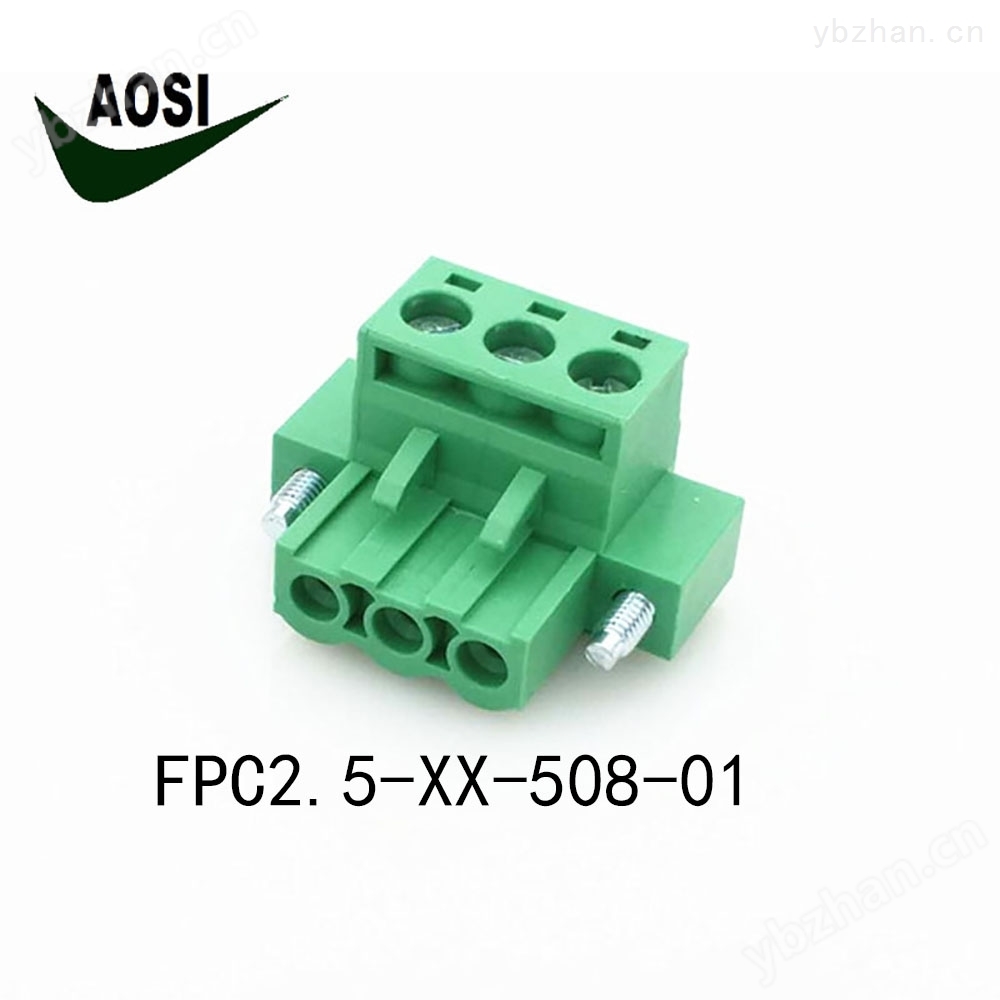

额定电流: 8A
额定电压: 300V
使用线径: 28-16 AWG
间距：5.08mm
|
技术数据 -UL/CUL |
|||
|
等级 Use Group |
B |
C |
D |
|
额定电压 Rate Voltage [V] |
300 |
- |
300 |
|
额定电流 Rated Current [A] |
8 |
- |
8 |
|
接线范围 Wire Range [AWG] |
28~16 |
||
|
耐电压 Dielectric Voltage-Withstand |
1.6KV |
||
|
技术参数 -IEC |
|||
|
过电压类别 Overvoltage Category |
III |
III |
II |
|
污染等级 Contamination Class |
3 |
2 |
2 |
|
额定电压 Rated Voltage [V] |
250 |
320 |
630 |
|
额定电流 Rated Current [A] |
7 |
7 |
7 |
|
额定冲击电压 Impulse withstand voltage [KV] |
4 |
4 |
4 |
|
导线截面积 [ 硬 / 柔 ] Conductor cross section [mm ² ] |
0.5~1.5 |
||
|
材料 Material |
|||
|
绝缘材料 Insulation Material |
PA66 |
||
|
阻燃等级 Flame relardant rating |
UL94V-0 |
||
|
导体材料 Conductor Material |
Copper alloy |
||
|
导体表面镀层 Plating of conductor surface |
Sn plated |
||
|
一般参数 Other Data |
|||
|

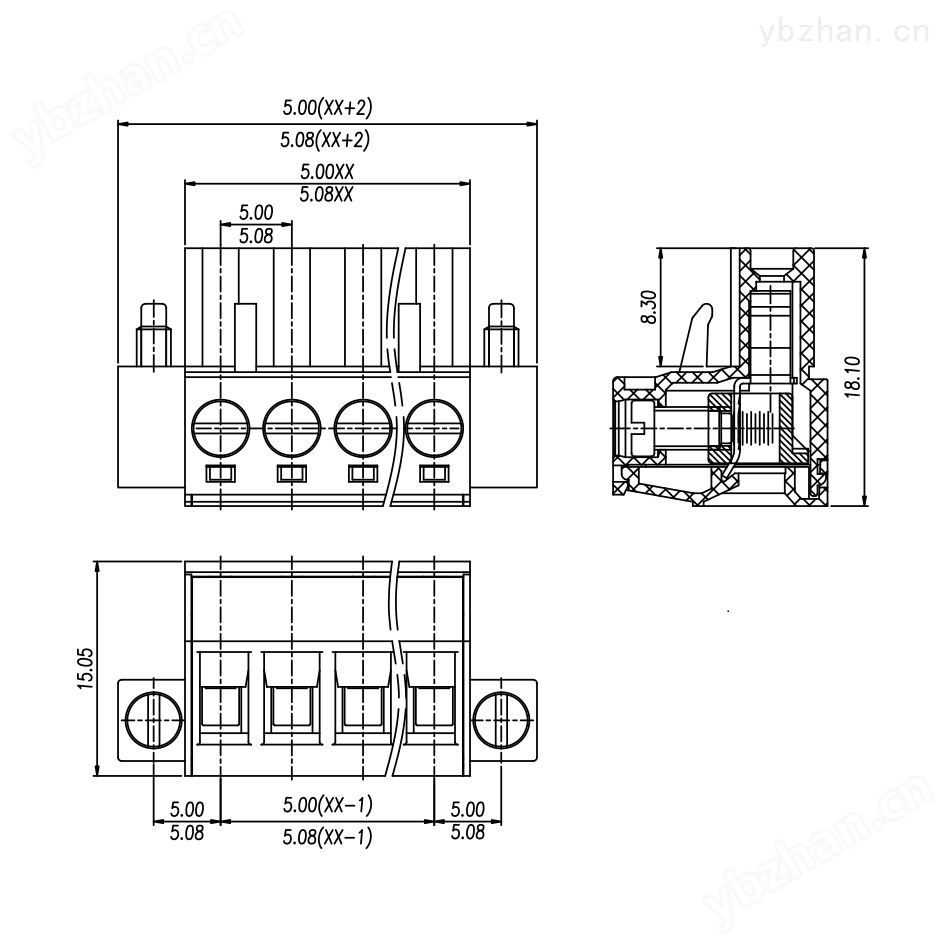

间距 / 极数 Pitch/Poles [mm]/[P] |
5.08/2~24 |
||
|
剥线长度 Stripping Length [mm] |
/ |
||
|
螺丝 / 扭矩 Screw/Torque(Max)[N.m] |
/ |
||
|
工作温度 Operating temperature [ ℃ ] |
-40~+105 |
||
|
焊锡温度 Soldering temperature |
250℃/5S |
||
|
引针尺寸 Pin dimensions [mm] |
0.8*0.8 |
||
|
PCB 板孔径 PCB Hole Diameter [mm] |
Ø1.4 |
||
