一、系统概述
随着坚强型智能电网建设的逐步深入,电力通信光缆线路既作为智能电网 的支撑基础,同时光缆线路自身的智能化运行程度也是智能电网*的组 成部分。处于交叉跨越、人员活动密集、自然灾害区域等地的通信杆塔极易受 到外力破坏,时常会因光缆对地距离不够而被过往车辆刮断,甚至由此造成严 重的交通事故,从而影响到电网安全运行。
电力通信光缆安全运行是电网正常运行的重要保障,一旦出现光缆事故,将 对电网生产、调度等业务造成极大的影响。在各类光缆安全事故中,多数都因道 路修建、市政建设、违章开挖、野蛮施工、违章压占等外力因素影响,导致光缆 达不到限高要求。但大多数危及电力通信光缆的隐患是有一个渐进过程,在光 缆遭受外力破坏时可以通过及时预警而采取措施加以处理,从而可有效的预防 或避免事故的发生。
由于电力通信光缆覆盖范围极广,而且数量众多的光缆横跨城市道路、山 地、河流等自然环境更为复杂的区域,*靠人力来完成对数量庞大的光缆线路 巡检,工作效率低下。因此有必要研究电力通信光缆运行状态的在线智能监测 技术,为电力通信光缆的安全稳定运行提供技术支撑。
二、管理现状
在智能电网快速发展的形势下,通信光缆线路的分布越来越广,由于电力 通信光缆线路具有面广、线长、高空、野外、跨两高的特点,极易遭到外力破 坏。迅速增长的光缆线路给线路运行维护人员带来了越来越多的巡视维护工作, 但对交叉跨越、人员活动密集、自然灾害区域等地的线路危险点的观察巡视又是*的。
目前在电力通信光缆线路运行维护方面主要依靠人工间歇性巡视为主,一般巡视周期为一个月,而在非巡视期内对光缆线路的对地距离、温湿度、倾斜 等运行状态缺陷是不得而知的,这就为电力通信光缆的安全运行埋下了巨大的 安全隐患。近年来电力通信光缆事故逐年上升,说明了人工巡视方式已不能满 足现有的安全需求。
三、系统简介
架空光缆对地距离在线监测系统利用光电子传感技术、远程无线通 讯、智能算法与数据分析等技术,对通信光缆线路运行环境气象、对地距离、 倾斜等信息的实时监测和远程采集、存储和分析,实现异常特征量的即时预警、 历史数据趋势分析和光缆线路运行状态的远程实时监测,从而帮助运维管理人 员实时、全面掌握特殊地段光缆线路运行状态和影响因素,更科学的制定运行 维护策略和技术改造方案。

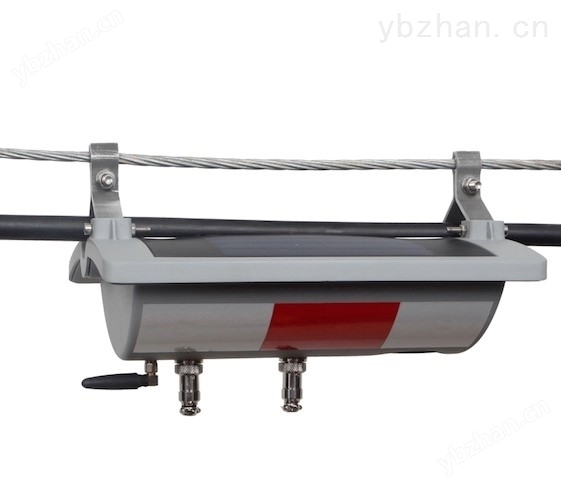

架空光缆对地距离在线监测系统

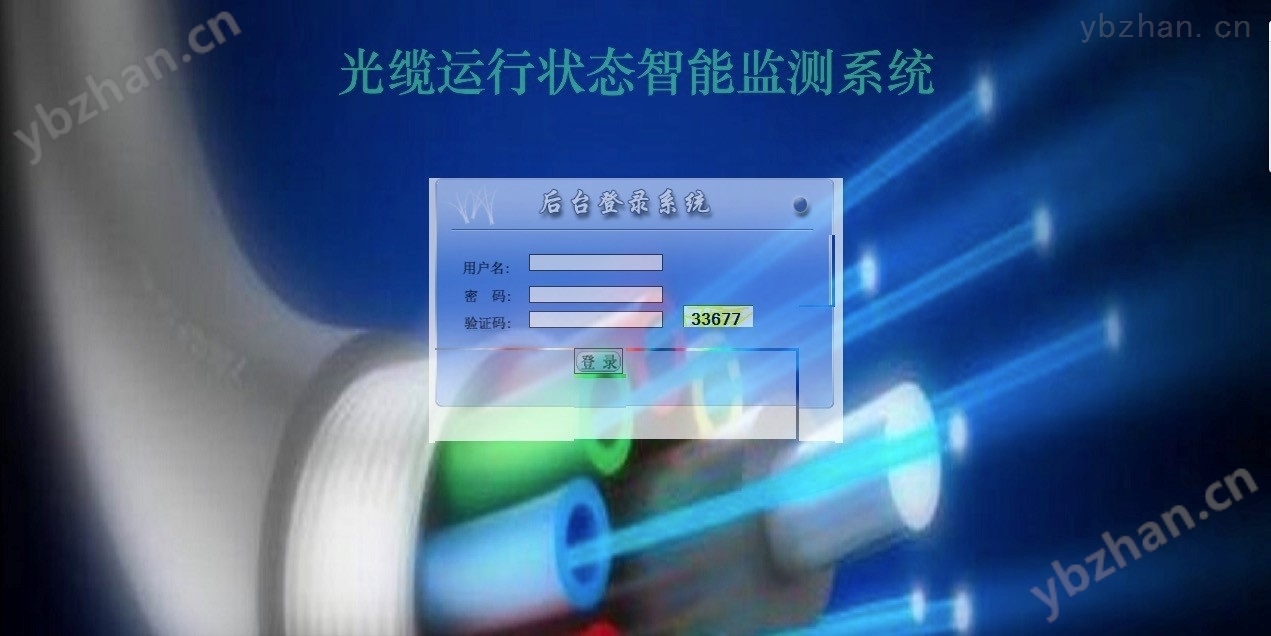

由前端感应监测装置(通讯系 统)、后台展示控制系统两部分组成。
