AEM线缆认证测试仪
TestPro 测试平台可谓最复杂的射频测量引擎，拥有ANSI/TIA-1152-A (IIIe和2G级)、IEC 61935-1 Ed. 4 (IIIe、IV和V级) 、IEC 61935-1 Ed. 5 Draft 46/595/CD (Class I / II的VI级)精 度认证，频率量程达 3GHz。这意味着您能对CAT5e – CAT8布线进行认证,不仅超过行业标 准而且比老牌线缆测试仪更*，符合当前和未来的需求。TestPro已获得业内线缆厂商的认可并作为其产品质保计划的依据。

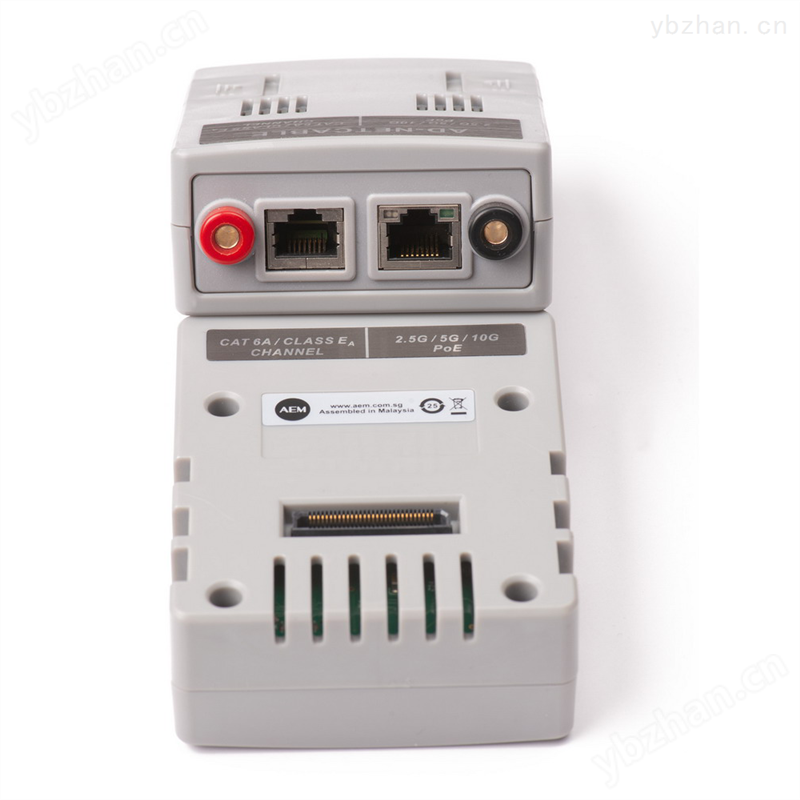

TestPro 的LiveWiremap™ 功能，瞬间即可自动显示连通性结果。TestPro提供回波损耗和近 端串扰两种辅助故障定位功能。通过热插拔测试适配器支持MPTL、跳线、Cat8, 和同轴电缆 测试。完成自动测试后，仪表显示明确的合格 或不合格结论，并按定制标签格式自动保存测 试结果。
TestPro 能存储超过10,000条测试记录，当准备打印报告时，可使用TestDataPro PC机软件 组织和管理测试结果并生成报告。如果在线缆认证的基础上增加了对PoE和多种速率以太网 的测试，则可在报告中所有3种自动测试数据。
关键特点：

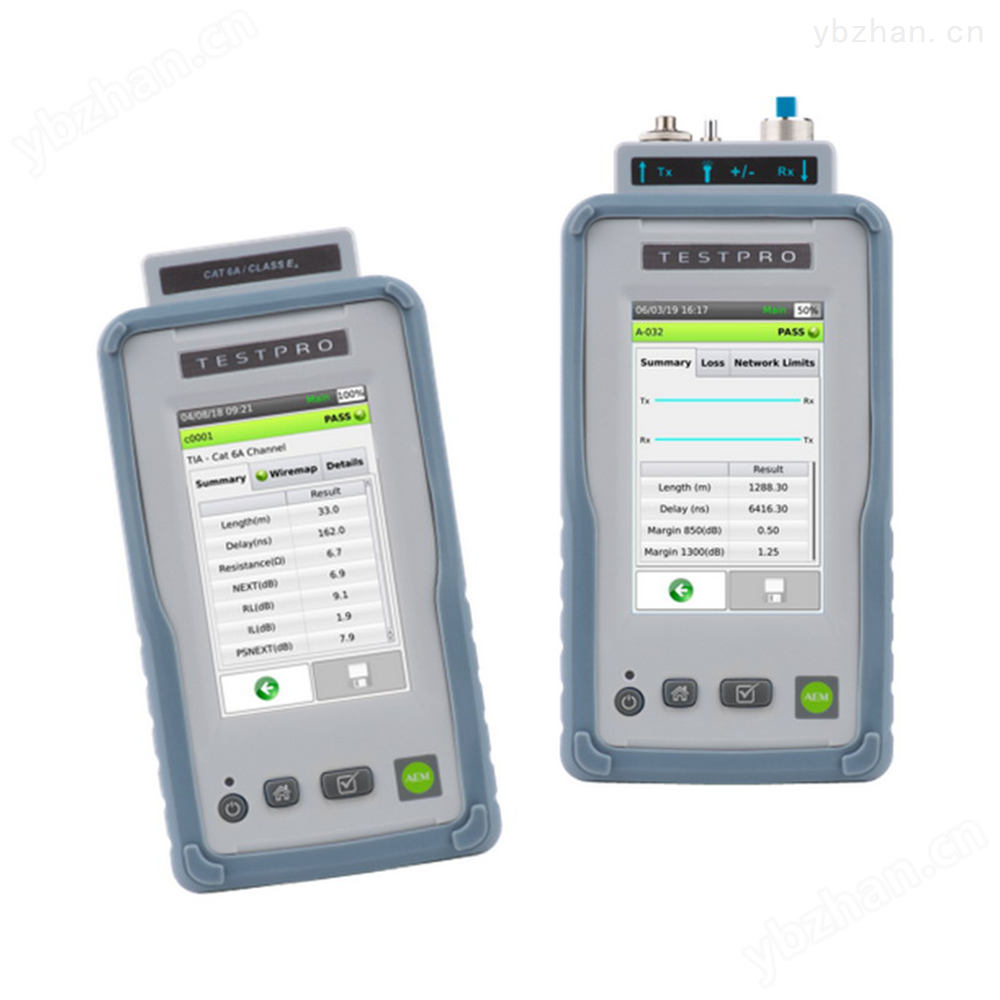

• 所有产品套装均包含两台全功能测试平台，各自拥有校准证书。
• 两台测试平台均能启动并完成自动测试，并在主机和远端机上
显示测试结果。
• 在测试交换机的PoE和多速率性能时，每台测试平台均能独立
进行测试，事半功倍地完成测试任务。
•
模块化设计，可根据预算、需求变化或新增功能提高测试能力
AEM线缆认证测试仪
6 秒完成CAT6A标准信道和链路以下参数的自动测试：
• 长度，并能定位故障位置 • 传播时延 • 时延偏差 • 环路电阻 • 线对间和线对内直流不平衡电阻 • 回波损耗 • 阻抗 • 插入损耗 • NEXT • PSNEXT • ACRF • PSACRF • TCL • ELTCTL
|
序号 |
比较项目 |
AEM TESTPRO-100 |
FLUKE DSX- 8000 |
FLUKE DSX- 5000 |
* WX4500 |
|
1 |
测试带宽 |
3000MHz |
2000 MHz |
1000 MHz |
2500MHz |
|
2 |
6a 类 /E 级布线测试时间 |
6 秒 |
20 秒 |
10 秒 |
9 秒 |
|
3 |
实时测试接线图 |
Yes |
No |
No |
No |
|
4 |
8 类/I/II布线 缆测试时间 |
30 秒 |
? |
—— |
？ |
|
5 |
TDX/TDR 测试时间 |
3 |
3 |
3 |
？ |
|
6 |
测试精度 |
Level V/VI/2G |
Level V/VI/2G |
Level V |
Level V/VI/2G |
|
7 |
线对内不平衡电阻 |
Yes |
Yes |
Yes |
No |
|
8 |
TCL/ELTCTL 测试 |
Yes |
Yes |
Yes |
No |
|
|
|
|
|
|
|
|
9 |
POE 带载能力测试 |
Yes |
Yes |
Yes |
No |
|
10 |
1/2.5/5/10Gbps 信噪比测试 |
Yes |
No |
No |
No |
|
11 |
IEEE802.3cg 1000 米单线对测试 |
Yes |
No |
No |
No |
|
12 |
IEEE802.3bp 1G/s 汽车链路段测试 |
Yes |
No |
No |
No |
|
13 |
可扩展VNA功能 |
Yes |
No |
No |
No |
|
14 |
1 级光纤认证测试 |
Yes |
Yes |
Yes |
Yes |
|
15 |
光电复合缆供电电压 |
Yes |
No |
No |
No |
|
16 |
光纤显微镜 |
Yes |
No |
No |
Yes |
|
17 |
内存记录能力 |
4GB >4000 条 |
5000 条8类图形结果12000条6A类图形结果 |
12000 条6A类图形结果 |
2000 条 6A 类图形结果 |
|
18 |
屏幕 |
（可映射电脑显示器） |
5.7 吋电容触屏 |
5.7 吋电容触屏 |
6 吋电容触屏 |
|
19 |
外形尺寸 |
200 X 105 X 50mm |
279X133X66mm |
279X133X66mm |
220 X 110 X 53 mm |
|
20 |
重量（含电池） |
1.0kg |
1.28 |
1.28 |
1.0kg |
|
21 |
与智能终端通信接口 |
wifi |
wifi |
wifi |
—— |
|
22 |
电池使用时间 |
13,200 mAh |
8 小时 |
8 小时 |
8 小时 |
|
23 |
跌落试验高度 |
1.5m |
1m |
1m |
1.5m |
