西门子工控机IPC347E

概述

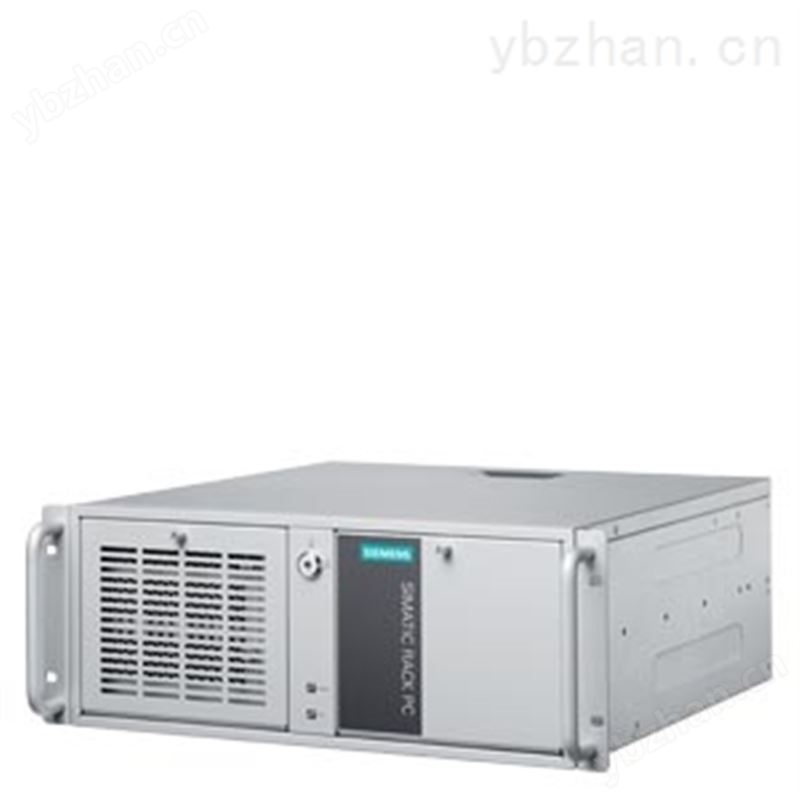

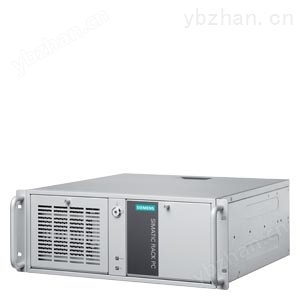

SIMATIC IPC347E

SIMATIC IPC347E 是一款具有 19" 机架设计的工业 PC (4 U)。

能够提供：

• 价格

• 高性能

• Intel Core i 技术

优势

系统性能与灵活性，例如，适用于可视化任务

• 例如，采用第四代 Intel Core I 处理器的 PC 技术

• 存储器和图形控制器集成在处理器中，用于实现较高的存储器和图形性能

• 性能*（例如，Intel H81 芯片组，采用双通道技术的 DDR3 1600 内存）

• 由于采用了集成接口和 7 个插槽（PCI 和 PCI-Express），具有高度的灵活性和可扩展性

• 容量为 500 GB 的硬盘

工业兼容性

• 不同的产品设计

• 即使在高达 40 °C 的环境温度下，处理器仍可保持性能

• 通过过压通风实现防尘

• 全金属外壳具有高电磁兼容性，可以用于工业环境

系统可用性与投资保护

• 通过市场认证（例如 CE, cULus）

• 支持传统接口 (PS/2, COM, VGA)

• 至少一年半的供货时间；备件供货时间大约 3 年

• 使用 SIMATIC 组件进行了系统测试

• 服务与支持

应用

SIMATIC IPC347E 提供了一个低成本的 19 英寸机架式 PC 平台，适合以下 IT 应用：

• 可视化应用

• 数据捕捉和管理

• 数据存储

• 低成本人机界面应用

SIMATIC IPC347E 通过 CE 认证，可用在工业领域。

SIMATIC IPC347E 可与 WinCC flexible、WinCC RT Advanced 或 Professional 或 WinCC 一起，作为 SIMATIC HMI 软件包订购，价格较低。

设计

基本设计

• 嵌入式全金属 19 英寸外壳 (4 U)，具有较高电磁兼容性和机械坚固性；外部喷漆

• 伸缩导轨安装准备

• 可水平安装

• 可闭锁式前门，可对前部插拔介质、操作员控制件（复位、电源）、USB 接口、前部风扇和防尘滤网操作

• 板卡固定器保证了 PC 模块的安全运输（抗震动和撞击）

• 通过带过滤器的过压通风装置实现防尘

• 具有 4 个插槽，用于安装驱动

• 前面：3 x 5.25"

• 内部：1 x 3.5"

• 内置 Intel HD 显卡 / Intel HD 4600 显卡（集成在处理器中），分辨率 1920 x 1200 像素，60Hz，32 位色彩

• 接口：

• 2 个千兆以太网接口 (RJ45)

• 5 个 USB 2.0 端口：2 个位于前面，2 个位于后面；1 个内置

• 2 个 USB 3.0 端口：位于后面

• 1 x DVI-D, 1 x VGA, 2 x COM, 2 x PS/2

• 音频接口：线路 I/O、Mic 输入

• 7 个扩展用空余插槽(全部为长插槽)：

• 4 x PCI

• 1 x PCI-Express x16

• 1 x PCI-Express x8（双通道）

• 1 x PCI-Express x1

• 电源：

• AC (100 ... 240 V, 50 ... 60 Hz)

设计类型

IPC347E 仅以 5 种固定配置现货供应：
